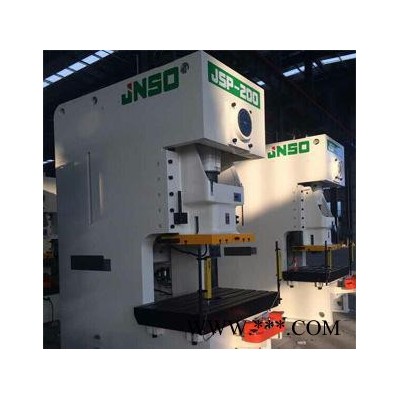

** JNSO台湾气动高性能精密冲床 可依客户要求制作 压力机 冲床压力机图1** JNSO台湾气动高性能精密冲床 可依客户要求制作 压力机 冲床压力机图2** JNSO台湾气动高性能精密冲床 可依客户要求制作 压力机 冲床压力机图3

** JNSO台湾气动高性能精密冲床 可依客户要求制作 压力机 冲床压力机

2021-12-18 16:197660已售
价格:￥84800.00/台
类型:精密沖床
公称压力:1100（kn）
起订:1台
供应:500台
立即购买
类型 精密沖床
公称压力 1100（kn）
滑块行程 180（mm）
售后服务 全国
动力类型 气动
品牌 金硕
型号 JSP



undefined



「JSP」P系列单曲轴精密冲床15-300Tons
双曲轴宽距支承点滑块多向导路结构的设计，避免工况中前倾偏差确保冲压高精度/低震动，适合大工位多工位精密冲压。

金硕冲压科技——可为顾客个性化设备的选择，迅速提供技术设计/工程应用方案&支持。

 国际等级 先锋品质
■?融合欧美、日本先进技术/机能结构CAE动态仿真优化设计
■?高刚性床身优质钢仿形焊制或整体铸造件回火/振动应力处理
■?齿轮、曲轴等主关零部件经镀硬铬/氮化/研磨高标准工艺处理
■?高性能控制器/驱动部件/电磁离合器/汽动元件、轴承等高端配置
■?国际冲压设备技术等级，机器指标的验

 数字控制系统方案「备选」
■?高响应多功能叠加扩容/高品质工控处理器
■?高内存级模块/个性设计特许软件编制
■?高兼容多轴向变速驱动/自动化装备线机载扩展
■?高智能人机界面/高频响实时控制/以太网&USB端口
?「个性备选—调速马达驱动/变频马达驱动/伺服马达驱动/闭环动能/控制扩展/示屏等级」

JSP系列高精密强力钢架冲床配置表
配置 Accessories 标准
油压式过载保护装置 Hydraulic Over-load      Protector    ●
手动黄油润滑装置 Manual drive Lubrication System ●
变频器 Inverter ●
手动式滑块调整装置（JSP60及以下） Slide Adjust Device (ALP below 60) ●
电动式滑块调整装置（JSP80及以上） Slide Adjust Device (ALP 80 or more) ●
机械式模高显示器（JSP60及以下） Die HEIGH Indicator （ALP below 60) ●
电动式模高显示器（JSP80及以上） Die HEIGH Indicator （Alp 80 or more) ●
滑块及模具平衡装置 Balance Device ●
旋转凸轮开关 Rotary Cam Switch ●
曲轴角度指示器 Crank Angle Indicator ●
计数器 Electric Stroke Counter ●
空气源接头 Air source Recepatacle ●
二度落保护装置 Against Over-run Safety Device ●
维护工具及工具箱 Maintenance Tool Box ●
使用说明书 Operation Manual ●
配置 Accessories 选配
电动式黄油润滑装置 Electrical Automatic Lubrication System ○
气压模垫装置 Pneumatic Die Cusion Device ○
预载计数器 Presrt Counter ○
预断计数器 Presrt Counter ○
快速换模装  （举模器、夹模器或移模臂） Quick Die Change Device (Die Lifter,Clamp And Die Arm shift mode） ○
滑块上部打料装置 Slide Knock-out Device ○
误送检测装置 Misfeed Detection Consent ○
电源插座 Power Supply  ○
防震脚 Anti Vibration Press Mount ○
光电保护装置 Photo-electronic Safety Device ○
送料机（空气、机械及Nc各类） Feeder ○
料架 Uncoiler ○
矫平机 Leveler ○
机械手 Machanism Hand ○
模具照明装置 Die Room Light ○
JSP系列高精密强力钢架冲床技术参数 JSP Series High Precision Compact Power Press Technical Parsmeter
项目 Ltem JSP-25 JSP-35 JSP-45 JSP-60
型式 Model   V型 H型 V型 H型 V型 H型 V型 H型
吨位 Capacity Ton 25 35 45 60
能力发生点 Rated Tonnage Point mm 3.2 1.6 3.2 1.6 3.2 1.6 4 2
每分钟行程数 变速 Speed Changing s.p.m 60～140 130～200 40～120 110～180 40～100 100～150 35～90 80～120
定速 Speed Changing s.p.m 110 85 75 65
行程 Stroke mm 60 30 70 40 80 50 120 60
最大闭合工作高度 Die Height mm 200 215 220 235 250 265 310 340
滑块调整量 Slide Adjustment mm 50 55 60 75
上工作台尺寸 Slide Area mm 300×220×50 360×250×50 400×300×60 500×360×70
下工作台尺寸 Bolster Area mm 680×300×70 800×400×70 850×440×80 900×500×80
模柄孔 Shank Hole mm Φ38 Φ38 Φ38 Φ50
主马达 Main Motor kw.p 2.2×4 2.2×4 3.7×4 3.7×4
滑块调整机构 Slide Adjust Device   手动Manual opearation
使用空气压力 Air Pressure kg/cm2 5～6 5～6 5～6 5～6
冲床精度 Presses Precision   CNS（Jls）1class一级 CNS(JlS)1class一级 CNS(JlS)1class一级 CNS（Jls）1class一级
冲床（长*宽*高） Presses Dimension mm 1390×920×2125 1450×990×2300 1650×1040×2390 1670×1090×2750
模垫能力 Die Cushion Capacity Ton — 2.3 2.3 3.6
模垫行程长 Stroke mm — 50 50 70
模垫有效面积 Die Cushion effective area mm2 — 300×230 300×230 350×300
冲床重量（约) Presses Weight Ton 2.1 3 3.8 5.6
项目 Ltem JSP-80 JSP-110 JSP-160 JSP-200 JSP-260
型式 Model V型 H型 V型 H型 V型 H型 V型 H型 V型 H型
吨位 Capacity Ton 80 110 160 200 260
能力发生点 Rated Tonnage Point mm 4 2 6 3 6 3 6 3 7 3.5
每分钟行程数 变速 Speed Changing s.p.m 35～80 80～120 30～60 60～90 20～50 40～70 20～50 50～70 20～40 40～50
定速 Speed Changing s.p.m 65 50 35 35 30
行程 Stroke mm 150 70 180 80 200 90 200 100 250 150
最大闭合工作高度 Die Height mm 340 380 360 410 460 510 460 510 500 550
滑块调整量 Slide Adjustment mm 80   80   100 110 120
上工作台尺寸 Slide Area mm 560×420×70 650×470×80 700×550×90 850×630×90 950×700×100
下工作台尺寸 Bolster Area mm 1000×550×90 1150×600×110 1250×800×140 1400×820×160 1500×840×180
模柄孔 Shank Hole mm Φ50 Φ50 Φ65 Φ65 Φ65
主马达 Main Motor kw.p 5.5×4 7.5×4 11×4 15×4 18.5×4
滑块调整机构 Slide Adjust Device   电动Electric driving
使用空气压力 Air Pressure kg/cm2 5～6 5～6 5～6 5～6 5～6
冲床精度 Presses Precision   CNS（Jls）1class一级 CNS（Jls）1class一级 CNS（Jls）1class一级 CNS（Jls）1class一级 CNS（Jls）1class一级
冲床（长*宽*高） Presses Dimension mm 1820×1328×2980 1970×1458×3133 2390×1560×3610 2690×1790×4058 2865×1945×4433
模垫能力 Die Cushion Capacity Ton 3.6 6.3 10 14 14
模垫行程长 Stroke mm 70 80 80 100 100
模垫有效面积 Die Cushion effective area mm2 450×310 500×350 650×420 710×480 810×480
冲床重量（约) Presses Weight Ton 6.5 9.6 16 23 32
