| 最大焊接厚度 | 0.0005-0.4（mm） |
|---|---|
| 动力形式 | 气动，自动控制 |
| 控制方式 | 手动 |
| 焊接方式 | 储能式 |
| 焊接原理 | 点焊，单面焊机，对焊，碰焊 |
| 加工精度 | 精密 |
| 规格 | DH-01~05A |
| 适用公司 | 精密电子元件厂，科研机构高校实验室，精密电子电路修补生产。 |
| 焊接使用范围 | 金属焊接，单面焊接，自动精密点焊设备 |
| 焊接种类 | 漆包线焊接，电阻焊接，精密焊接，显微焊接，自动焊接 |
| 电流 | 交流，逆变，直流 |
| 频段 | 中频 |
| 驱动形式 | 脚踏 |
| 样式 | 单机对焊，单机碰焊，单机焊接，自动化控制设计， |
| 用途 | 点焊漆包线 无需除漆，金属碰焊，对焊 |
| 作用对象 | 金属 |
| 作用原理 | 电阻焊 |
| 品牌 | ZSUE |
| 型号 | DH-05A |
一、 单面点焊

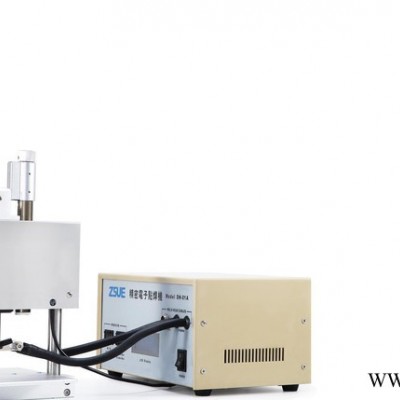

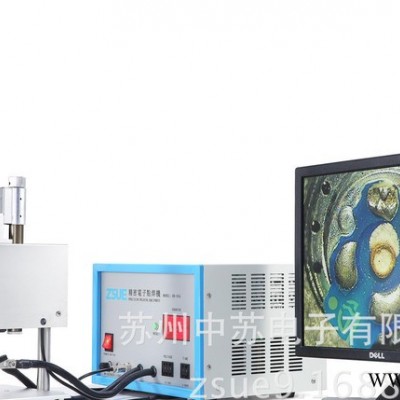

焊机图片：

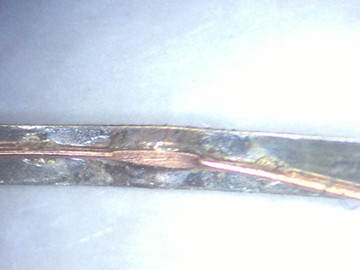

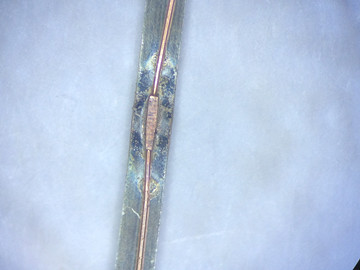

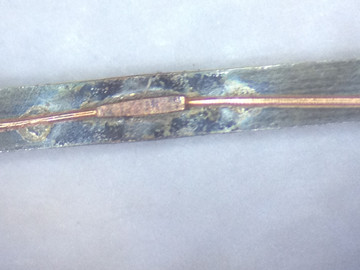

焊接效果：
漆包线焊接机原理介绍：
該款精密電子點焊機主要應用於細小漆包線，金屬帶等的焊接，由於焊接頭屬於單面焊，而且非常細小，能輕松實現細小導線與精密部件的牢固連接，廣泛應用於手機喇叭，受話器，電感，空心杯馬達，扁平馬達，各種濾波模塊等產品生產中的焊接。
?
1、焊接速度
焊接速度可以達到每天6200個產品，每個產品兩個點**焊點數大約12400個左右
焊接速度與工人的熟練度有關系。
2、焊接效果
焊點細小牢固，焊點是由漆包線內的銅線與金屬底面通過焊接組成新合金形成的，是金屬間的 直接連接在高溫條件下不脫落。
焊點由焊頭大小決定，因此，同一支焊頭焊接出來的效果幾乎一樣
焊接時只在焊頭**發熱，對焊點周圍產生影響
3、焊接優勢
焊點細小牢靠，能滿足細小位置的焊接要求
焊接速度快，能大幅度提高生產效率
采用單面點焊方法，能減少不良品
產品一致性好，焊點大小一樣
無需焊接輔料，不產生廢氣廢物，環保節能
二、对焊，碰焊

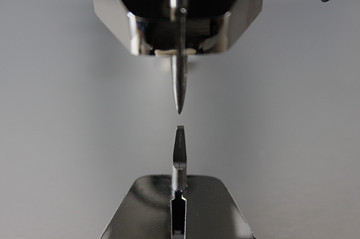

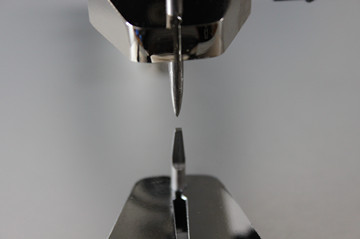

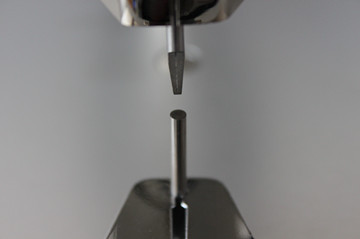

焊接图片：

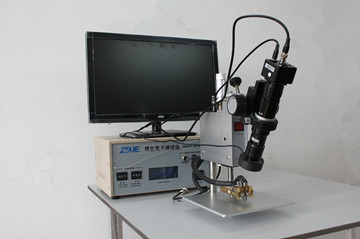

电源图片：
原理介绍：
漆包线焊接机的逆变电源原理
逆变是把直流电改变为交流电的过程，它需要大功率电子开关器件，通过绝缘栅双极晶体管IGBT作为开关器件来实现的专用焊机.
??逆变焊机工作过程为：先将三相或单相工频交流电整流，经滤波能够得到一个较平滑的直流电，由IGBT组件为主的逆变电路会将该直流电变为高频的交流电，通过变压器降压后，再经过整流滤波**能获得平稳的直流输出电流。逆变工作频率很高，所以主变压器铁心截面积及线圈匝数会大大减少**会让逆变焊机能在很大程度上节省金属材料，大大减少外形尺寸和重量，较大程度减少电能的损耗，同时，逆变焊机能够在很短的微秒级时间内对输出电流进行调整，能实现理想控制过程及良好的焊接效果。
