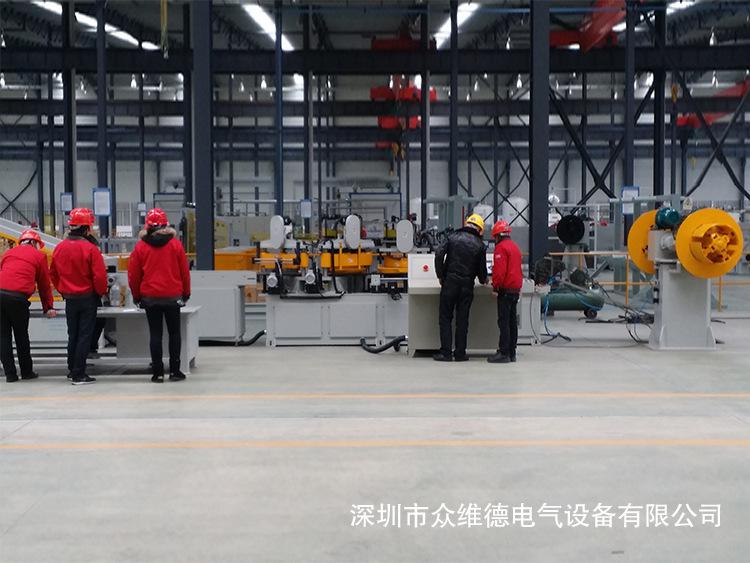

400型横剪线配置介绍

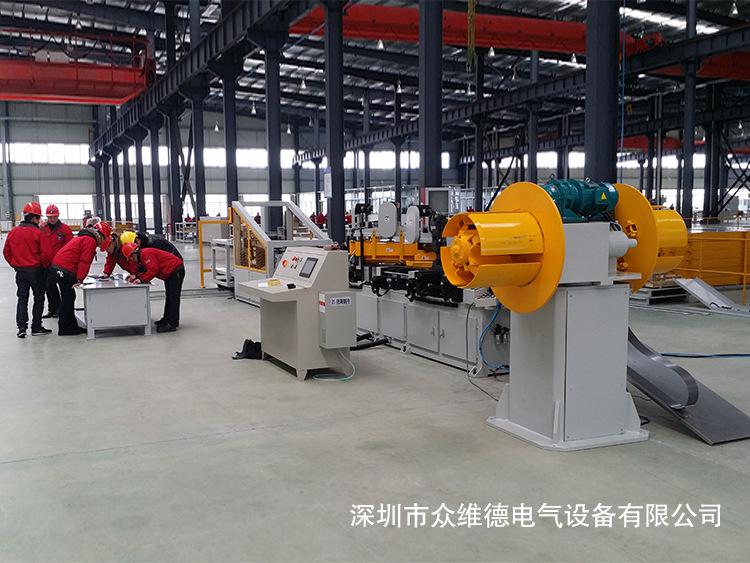

1.双头开卷机

卷料内径：500㎜

卷料**大外径：1200㎜

单头**大载重：1500㎏

开卷速度随送料同步调整

2.导料 缓冲装置

采用无地坑导料缓冲方式，测距系统，定位开关等..............

3.送料机

上下送料辊及测长辊等组成，送料辊驱动系统采用台达驱动运动控制系统。

4.冲床段

主要包含V冲1套，冲孔一套。

V冲具有横向步进功能，根据程序自动调整。

冲缺范围：沿着片料中心±25㎜,步进级数可达八级。

冲孔直径：8~28㎜

5.剪床段

主要有45°剪床，135°剪床，横向滑台，排料辊等组成。

剪切采用台达伺服电机驱动，高效率，低噪音。

6.出料台

中心定位，传输皮带无级调速，排料顺畅。

7.分理料机

可完成上下两层分别料理，主要有分片装置，传输磁性带，以及大料头等组成。

8.侧定位自动调宽装置

全机采用侧定位自动调宽运行方式，适合不同宽度片料传送。调宽机构采用直线导轨导向，滚珠丝杠传动方式。全线调宽联动，电动集中调宽，编码器位置反馈，位置指示器显示。

9.气动系统

全线气动系统采用德国FESTO阀岛气动控制系统，结构紧凑，接管方便，总线连接。

10.电控系统

电控系统主要包含电控柜和操作台。调速、定位与功能控制由台达交流伺服系统、台达逻辑控制系统等模块组成。操作终端采用维纶操作触摸屏，自主开发的控制程序，以及片型剪切程序可进行各种任务操作。

主要组成

1.双头开卷机

2.无地坑斜坡导料装置

3.送料机

4.冲床段

5.剪床段

6.出料台

7.分理料机

8.控制柜及操作台

9.全套气动系统

10.接料小车

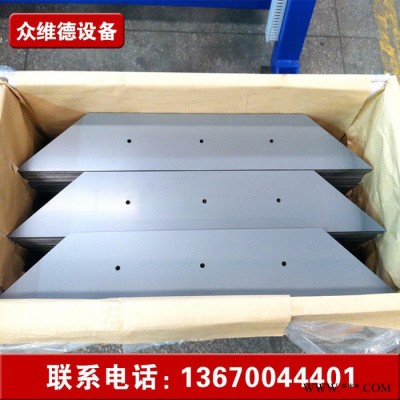

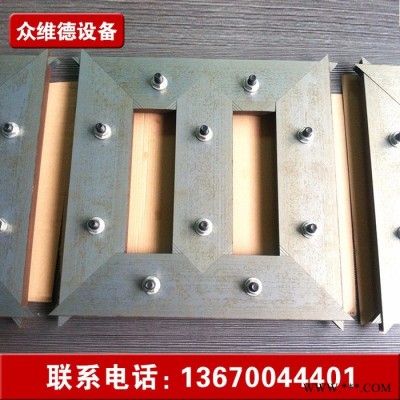

技术条件及规格

1.加工范围

片厚：0.23   0.35㎜

片宽：40-440㎜

片长：350—2250㎜

2.对本产品所使用的卷料要求

宽度公差：≤±0.1㎜

毛刺：：≤0.03㎜

S度偏差：≤0.2㎜/2m

3.设备技术规格及主要参数

长度公差：±0.2㎜

角度公差：±0.005°

毛刺：≤0.02㎜

4.开卷机

芯轴直径：**小460㎜**大520㎜；单头**大承重1.5吨

5.导轨

电动调宽，导轨材料为硬质合金。

6.送料辊及送料速度

送料辊采用聚胺脂，正常使用0-180米/分钟**高送料速度214米/分钟。

7.刀（模）具寿命

每刃磨一次不小于100万次，（冲孔模20-30万次），硬质合金材料。

8.每级步进可剪切一片或者两片并具备补片功能。

9.总安装容量约30KW

10.总耗气量：1?/min   0.6MPa

11.工作条件：

⑴温度不高于45℃

⑵电压波动380±10%

⑶频率50HZ±2%
