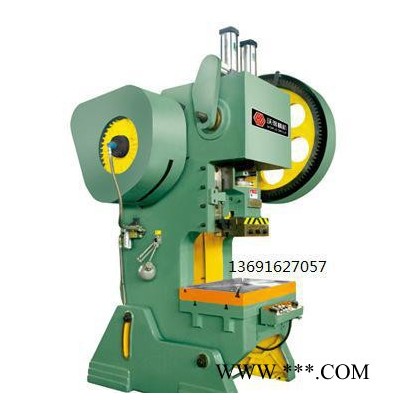

冲床上海二锻JH23系列高性能开式可倾压力机 JH23-16T冲床|供应产品|深圳市宝安区民治汇丰机械设备经营部

价格:￥45000.00/部
品牌:中捷，荆一，中原等
类型:普通冲床
动力类型:电动
起订:1部
供应:1000部

类型	普通冲床
动力类型	电动
主电机功率	1.5（kw）
公称压力	160（kn）
滑块行程	55（mm）
控制形式	人工
布局形式	立式
适用范围	通用
适用行业	通用
作用对象材质	金属
产品类型	全新
是否库存	是
售后服务	机械保修一年
是否提供加工定制	是
品牌	上海二锻
型号	JH23-16T

二锻JH23冲床

详细介绍：

JH23系列高性能开式可倾压力机的性能特点
·本机床具有刚度好，精度稳定，滑块内有机械式过载保护器，机床安全可靠寿命长。
·采用组合式气动摩擦离合器----制动器，机床结构紧凑，传动平稳，动作灵敏，操作方便，噪音低。
·通过电器与气动控制能实现寸动,单次冲压,连续冲压,紧急停车等动作。
·均采用PLC集中控制，电器控制留有安装光电安全保护装置的插头座，以满足用户人身保护的安全要求。
·机床自动生产效率高，高性能，价廉物美，是J23的换代产品。

技术参数

技术参数			单位 Unit	JH23-16	JH23-25	JH23-35	JH23-40	JH23-63	JH23-80	JH23-100
滑块公称压力			KN	160	250	350	400	630	800	1000
公称力行程			mm	2	2.5	3.5	6	7	7	7
滑块行程			mm	55	65	80	90	110	120	140
行程次数			times/ min	120	80	60	50	50	38	38
封闭高度			mm	220	270	290	320	390	440	480
封闭高度调剂量			mm	45	55	60	65	80	90	100
滑块中心线至机距离			mm	160	200	220	250	310	350	380
立柱距离			mm	220	270	280	340	420	450	560
滑块底面尺寸	左右L×R		mm	200	250	250	300	400	450	540
滑块底面尺寸	前后F×B		mm	180	220	220	260	360	360	480
模柄孔尺寸	直径		mm	40	40	40	50	50	60	60
模柄孔尺寸	深度		mm	60	60	60	70	70	75	75
工作台尺寸	左右L×R		mm	450	560	610	700	860	950	1080
工作台尺寸	前后F×B		mm	300	370	400	460	570	650	710
工作台板厚度			mm	40	50	60	65	80	100	120
**大倾斜角度			°	35	30	30	30	20	20	15
工作台离地面距离			mm	750	800	815	850	850	850	850
外形尺寸		前后F×B	mm	1200	1345	1462	1750	1930	2060	2404
		左右L×R	mm	1050	1170	1195	1376	1560	1915	2180
		高	mm	1960	2132	2215	2488	2740	3290	3625
地脚螺拴距离		前后F×B	mm	780	920	1020	1060	1300	1360	1550
地脚螺拴距离		左右L×R	mm	450	600	650	750	920	1010	1130
电机功率			KW	1.5	3	4	5.5	7.5	7.5	11
重量			Kg	1185	2050	2530	3590	5440	7860	11250
