品牌:佐佑
触点材料:半导体+银合金
产地:河北省清河县小屯工业园区
起订:1个
供应:2000个
发货:3天内
| 触点材料 | 半导体+银合金 |
|---|---|
| 产地 | 河北省清河县小屯工业园区 |
| 产品系列 | ZY-JDQ |
| 触点负载 | 大功率 |
| 触点形式 | 其他 |
| 额定电压 | 1-380V |
| 外形 | 小型 |
| 线圈功率 | 0.02W |
| 电流性质 | 直流、交流两用 |
| 防护特征 | IEC/TS 61340-5-1 |
| 品牌 | 佐佑众工 |
| 型号 | ZY-JDQ2601 |
| 触点切换电流 | 60 |
| 触点切换电压 | 380 |

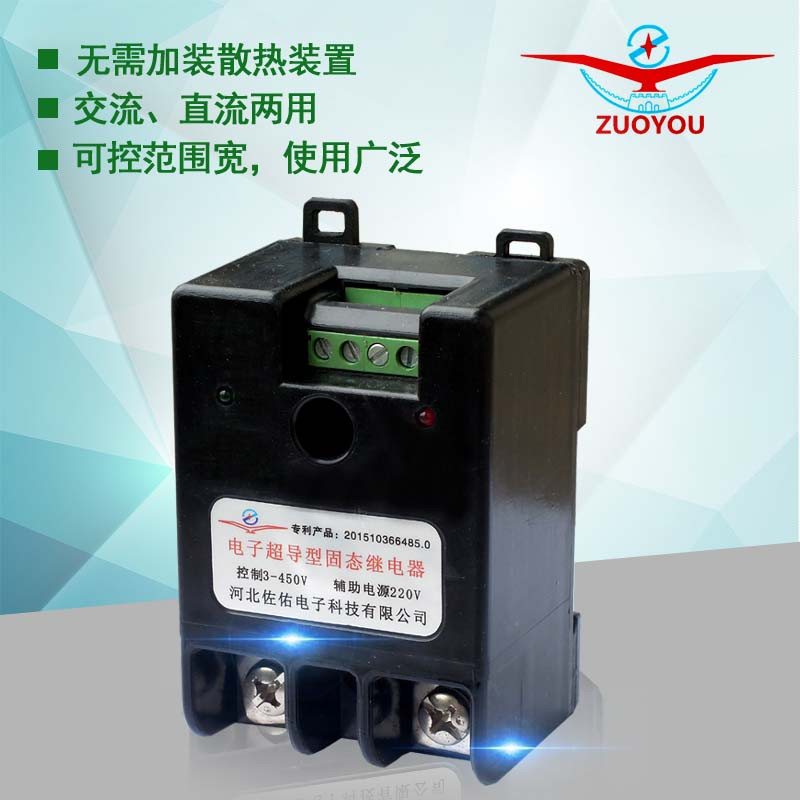

产品名称：单相电子超导型固态继电器
产品品牌：佐佑
产品型号：ZY-JDQ2601
产品价格：68.00元/个
产品颜色：黑色,可定制颜色
产品数量：2000个
产品规格：83*58*47.8mm
生产厂家：河北佐佑电子科技有限公司
产品重量：220g，与部队合作，质量过硬！
ZY-JDQ2601型号单相电子超导型固态继电器是由河北佐佑电子科技有限公司最新研发设计的一种新型的由电子器件和继电器结合的新型超导电子元件,它的使用范围宽，能够交流和直流两用，交流款、控制电压交直流3-450V可以直接使用启动、停止按钮，使用220vV或380V的电压进行控制操作无需另加辅助电源、直流款、控制电压3-100V。
1. ZY-JDQ2601单相电子超导型固态继电器单相还具有以下优点：
（1）安装方便、体积小、发热低并且无需加装散热装置，从而大幅度的延长了设备的使用寿命。
（2）功耗低，自身耗能小（≤2.5W），一只继电器一天工作8小时满负荷就能减少耗电约0.7千瓦。
2.与常规单相固态继电器相比，拥有自己独特的优势
（1）目前市场上所常见的单相固态继电器存在以下缺陷：抗过载能力差，自身耗能大、需要加足够大的散热装置才能保证安全工作，应用范围不够宽等。而河北佐佑电子科技有限公司开发的新型电子元件-单相电子超导型固态继电器成功的克服了两者的不足，具有可控范围宽（交流、直流两用）、功耗低、无需加装散热器等优势！ZY-JDQ2601单相固态继电器在大电流工作时导通压降小、功耗小、发热量小，所以不需要安装散热器便能正常工作，而且它的体积较小，在使用方面非常的方便。
（2）其独特优势体现在：
<1>新型ZY-JDQ2601单相电子超导固态继电器采用了可控硅，它自身没有温度，能够承受高温并且降温，能够合理的控制转换时间。
<2> ZY-JDQ2601的开关运作次数在2500万左右，与传统继电器相比，寿命提高到了3-4年。
<3> ZY-JDQ2601直流与交流都是通用的，控制电压在3-450V，即使用2节电池也可以启动它。
<4> ZY-JDQ2601的负载电流是70A，70A以下可以随便用，没有限制
（3）单相超导型固态继电器与常规固态继电器各个方面的比较
| 普通固态继电器与电子超导型继电器比较 | ||
|
| 普通继电器 | 电子超导型固态继电器 |
|
|
|
|
| 标称电流A | 80A | 70A |
| 控制电压形式 | 普通直流 | 超导型交.直流两用 |
| 外形 | 57*45.7*23 | 83*58*47.8 |
| 输入电压范围 | 3-32VDC | 3.2--450V AC.DC（两用） |
| 确保接通电压 | 3VDC | 3.2V AC.DC |
| 确保关断电压 | 1VDC | 1V AC.DC |
| 输入电流（典型值） | 12mA | 3.2V1.5mA-450V＜0.01mA |
| 输入电流（最大值） | 15mA | 1.5mA |
| 输出端电压 | 40-480V | 1-500V |
| 额定负载电流 | <80A参照温度曲线 | 70A基本无环境温度影响 |
| 最大连续负载电流 | ＜30A | 70A |
| 最大电流压降 | 1.5Vrms | <0.02Vrms |
| 辅助电压 | 不需要 | 65-260VAC＜3W |
| 最大接通时间 | 1/2周期+1ms | 1/2周期+1ms |
| 最大关断时间 | 1/2周期+1ms | 1/2周期+1ms |
| 最大电能损耗 | 120W | ＜2.5W |
| 散热器及风机 | 需要 | 不需要 |
| 安装复杂性 | 稍复杂 | 简单 |
| 生产复杂性 | 简单 | 较复杂 |
| 造价 | 低 | 略高 |
3.触点参数：
| 触点材料 | 半导体+银合金 |
| 触点形式 | 半导体+银合金 |
| 触点负载 | 70A |
| 接触电阻 | 1.5-2mΩ |
| 最大转换电流 | 120A |
| 最大转换电压 | 300VAC |
| 最大转换功率 | 16KW |
| 电气寿命 | ＞200.000.00次 |
| 机械寿命 | ＞200.000.00次 |
4.特性参数：
| 环境温度 | -40℃~+85℃ |
| 湿度 | 40% ~ 85% |
| 辅助电压 | 65~260VAC |
| 额定负载电流 | 70A基本无环境影响 |
| 最大连续负载电流 | 70A |
| 最大电流降压 | 〈0.02Vrms |
| 输入电压范围 | 3.1~450V AC DC |
| 接触电阻 | 1.5-2MΩ |
| 最大电能耗损 | ＜2.5w |
| 重量 | 220g |
| 最大接通时间 | 1/2周期 |
| 最大关断时间 | 1/2周期 |
| 输出端70安时压降 | ＜0.02Vrms |
