公称压力:200
滑块行程:600
起订:1台
供应:60台
| 公称压力 | 200 |
|---|---|
| 滑块行程 | 600 |
| 柱数 | 四柱 |
| 品牌 | 中液 |
| 型号 | YQ32 |
| 加工定制 | 是 |
| 液体最大压力 | 25 |

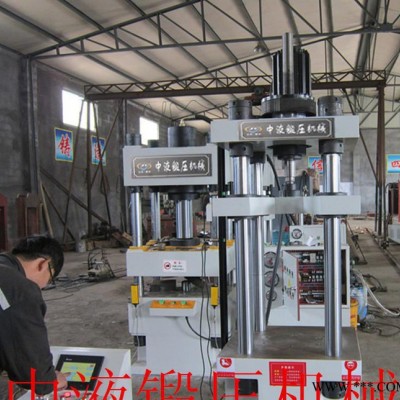

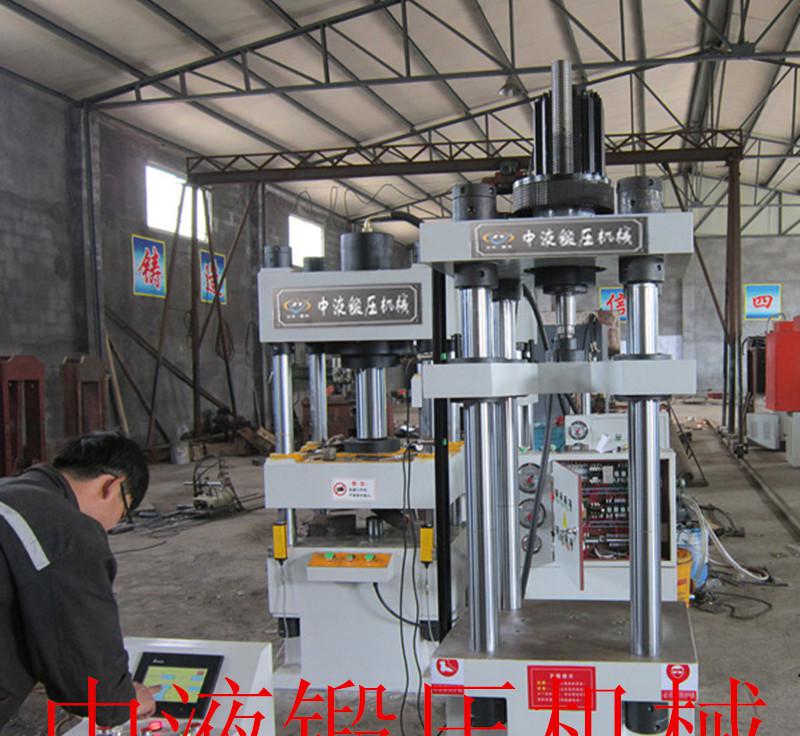

本厂研发制造的系列电动螺旋压力机是一种节能型精密模锻设备——机械传动式电动螺旋压力机，该机采用伺服型开关磁阻调速电动机，具有起动转矩大、调速性能好的特点。
操控电气控制系统采用可编程控制器（PLC）作为主控器件，提高了整机运行的可靠性，采用人机界面（HMI）实现操作人员与机器的信息交换，方便用户进行打击能量等参数的设定与机器的故障显示。
一、机器的使用说明：
使用前，必须详细阅读使用说明书，熟悉结构及触摸屏功能。
开动机器前，应检查各夹紧机构是否被夹紧，以及主轴套筒的升降移动和电器设备的情况是否正常，接地线是否可靠接地。
调整本机器滑梁时，首先确保它是否在**大行程中。
送电后，检查个指示灯是否正常。正常：打开急停按钮，进入触摸屏操作系统进行各项操作；不正常：请专业人士进行调试。
触摸屏操作系统：
1、上限位：指**高上行位置。若超此限位，机器报警，停止运行。恢复办法，重新送电，点击点动，下行按钮，至上限位与下限位之间。
2、下限位：指**低下行位置。若超此限位，机器报警，停止运行。恢复办法，重新送电，点击点动，上行按钮，至上限位与下限位之间。
3、下行：指中间梁向下运行。
4、返程：指中间梁向下运行。
5、点动：指按下按钮，机器运行一下，运行时间在于按住不动的时间。
6、半自动：指按一下，机器运行整个加工过程的一半。比如：若中间滑梁在未加工状态，按下下行，自动运行到加工面上，反之，中间滑梁自动返回到未加工状态。
7、全自动：指按一下，机器运行整个加工过程。比如：若中间滑梁在未加工状态，按下下行，自动运行到加工面上，然后在返回到未加工状态。反之，中间滑梁自动返回到加工状态。
若运行中出现不良状况或事故，请立即按急停按钮或立即断电。
机床在工作完毕后，应清除机器上的铁屑和污物，并在未涂漆的表面涂上防锈油，以防锈蚀，在轴承，立柱及滑动部位涂些润滑油。
二、机器技术参数：
| 序号 | 项目 | 单位 | 参数 |
| 1 | 工作台有效面积 | mm*mm | （左右）300*（前后）500 |
| 2 | 立柱直径 | mm | 70（45号钢） |
| 3 | **大开口 | mm | 600 |
| 4 | 活动梁有效行程 | mm | 350 |

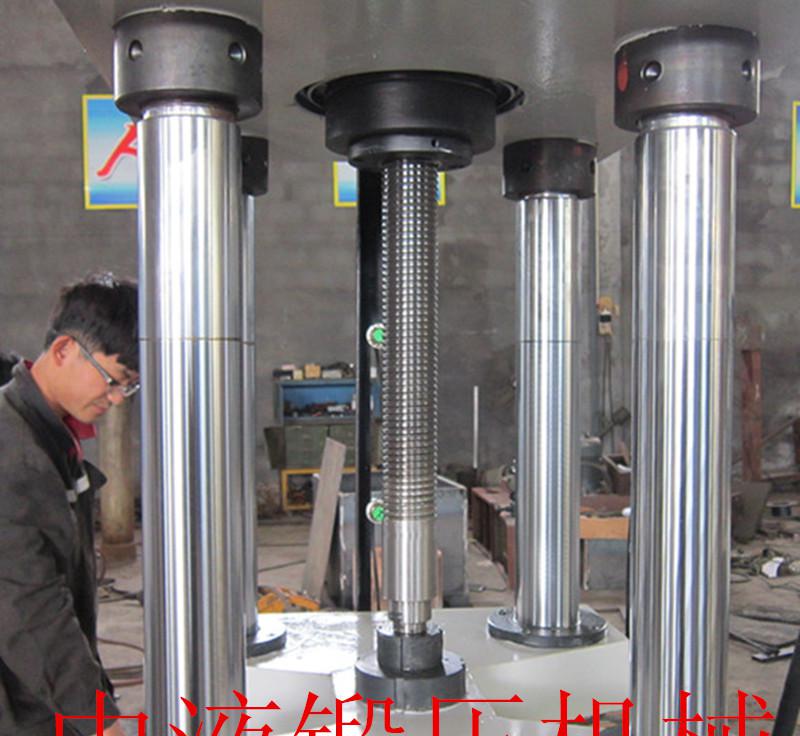

| 5 | 滚珠丝杠副（济宁博特） | 套 | （Gcr15)FZD 5006-6-P5/960*1126一套 |
| 6 | 伺服马达（台达） | 台 | ECMA-F21855D3 |
| 7 | 伺服驱动（台达） | 台 | ASD-A2-5523-L |
| 8 | PLC(台达） | 台 | DVP-40E-1-100123 |
| 9 | 触摸屏 | 台 | DOP-1307S411 |
| 10 | 控制方式 | 数控 |
