液压机是利用液体来传递压力的液压设备。液体在密闭的容器中传递压力时是遵循帕斯卡定律。液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。

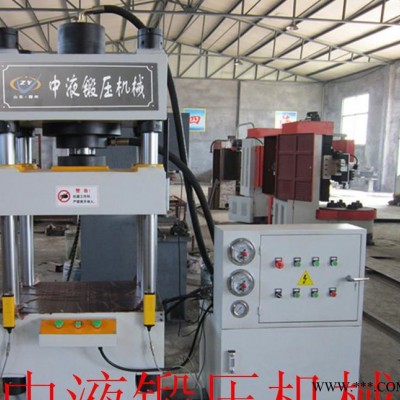

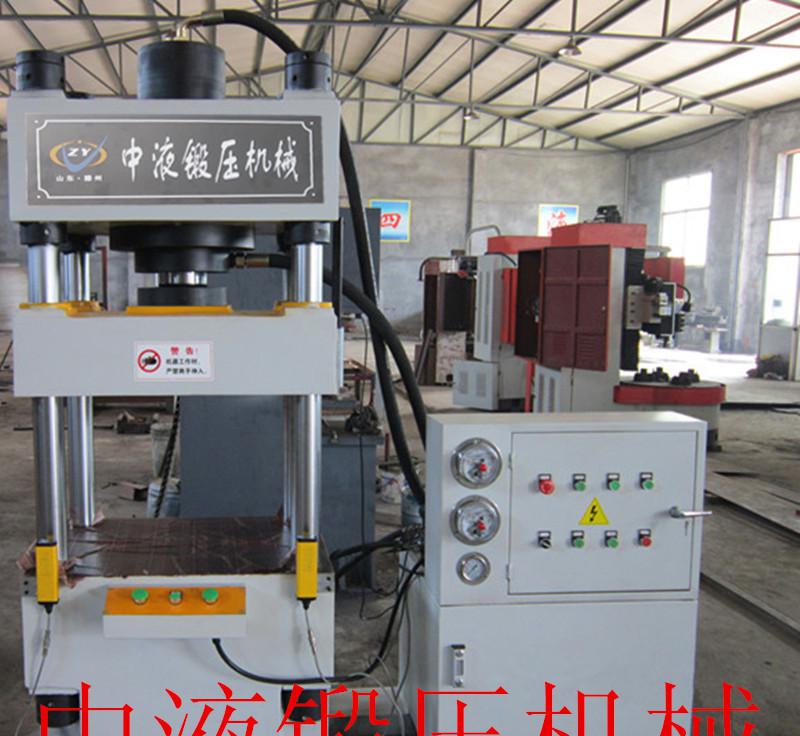

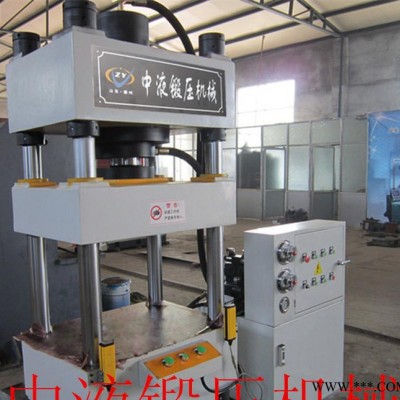

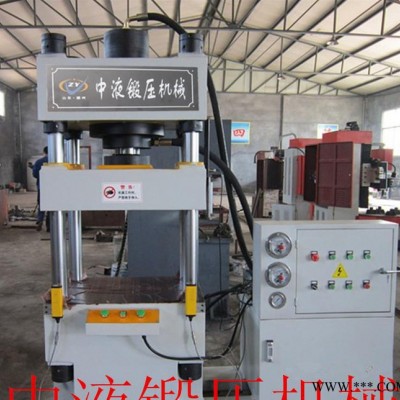

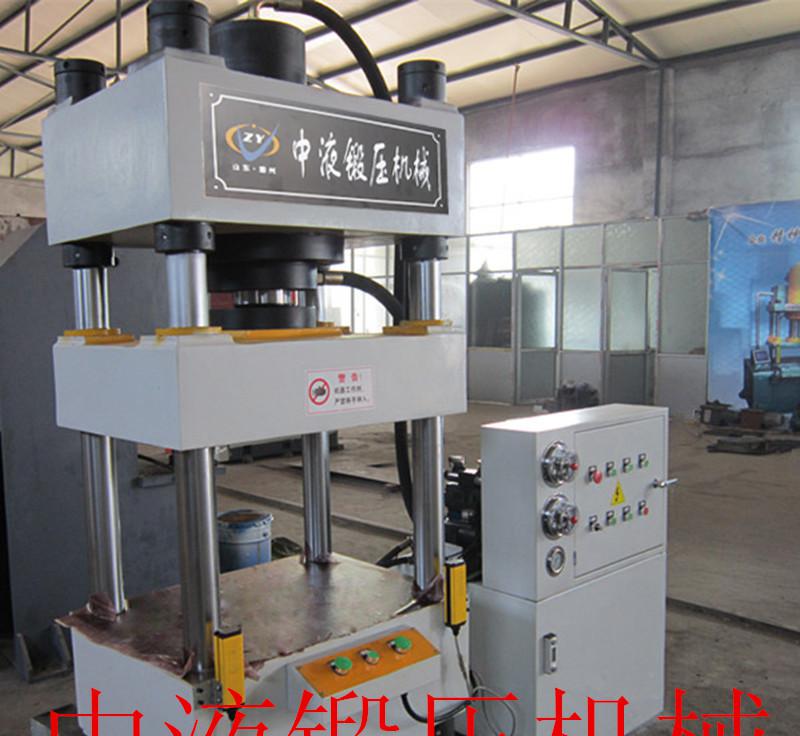

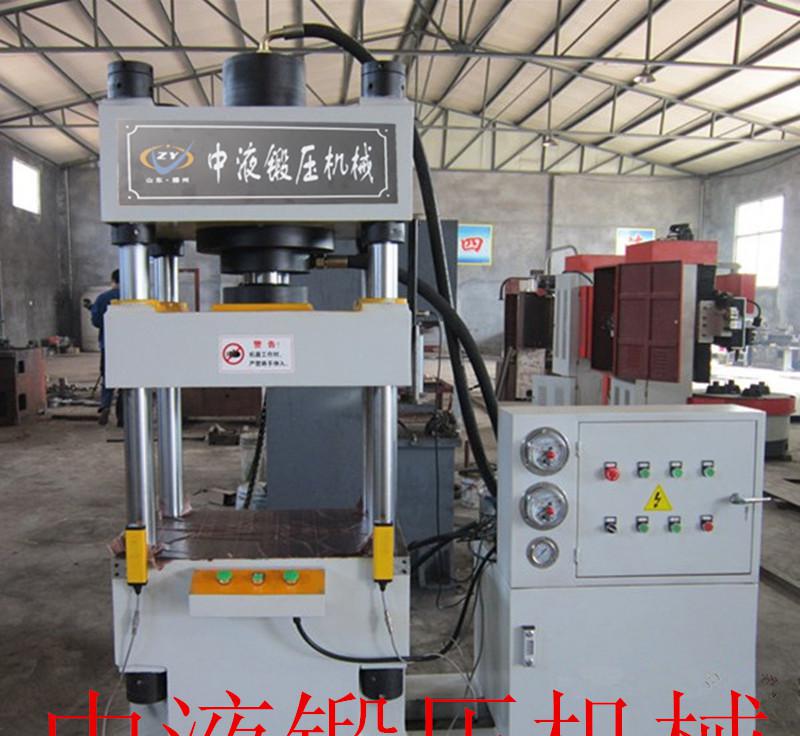

本机器采用三梁四柱结构形式，机身由工作台、滑块、上横梁、立柱、锁母和调节螺母等组成。四柱式结构为液压机**常见的结构形式之一。四柱式结构**的特点是工作空间宽敞、便于四面观察和接近模具。整机结构简单，工艺性较好，但立柱需要大型圆钢或锻件。液压机在一定的机械、电子系统内，依靠液体介质的静压力，完成能量的积压、传递、放大，实现机械功能的轻巧化、科学化**大化。液压机械具有重量轻、功率大、结构简单、布局灵活、控制方便等特点，速度、扭矩、功率均可做无级调节，能迅速换向和变速，调速范围宽，快速性能好，工作平稳、噪音小.适用于金属材料压制工艺,如冲压、弯曲、翻边、薄板拉伸等。也可从事于校正、压装、砂轮成型、冷热挤压金属等同样适应于非金属材料，如塑料、玻璃钢、粉末冶金、绝缘材料等压制成型，以及有关压制方面的新工艺、新技术的试验研究等。已经广泛应用到医疗、科技、军事、工业、自动化生产、运输、矿山、建筑、航空等领域。

本机器的要求是按照液压系统规定的动作图表驱动电机、选择规定的工作方式，在发讯元件的指令下，使有关电磁铁的动作以完成点动和半自动循环指定的工艺动作。设电气控制箱，除依据机器部分的需要必须分散安装于各处的电器元件（如：电动机、电磁铁、接近开关、压力继电器）外，其它电器均集中安装在电气控制箱内，操作人员只需操纵相应的开关按扭，即可对机器进行操作。

    本机由主机及控制机构两大部分组成，通过主管道及电气装置联系起来构成一体。主机包括机身、主油缸、顶出油缸及允液系统寺。现将各部分结构和作用分述如下

（1） 机身

机身由上横梁、滑块、工作台、立柱、锁紧螺母、调节螺母等组成，上横梁和工作台用四根立柱与锁紧螺母联成一究竟刚性桁架，滑块则由四根立柱导向，在蹭作上下运动。通过调节四个调节螺母，可调节滑块下平面对工作台台面的不平行度及行程时的不垂直度。

在滑块下平面及工作台上平面上，设有T形槽，可配18标准螺栓**安装工模具用。

在工作台中央有一圆孔，顶出缸由压套紧压于圆孔内的台阶上，在上横梁中央孔内，装有主油缸。主油缸由缸口端的台阶和大螺母紧固于横梁上。滑块中央的大方盘，是用来固定主活塞杆的，由螺栓和螺纹法兰反滑块与主活塞杆联成一体。在滑块四立柱孔内，装有导向套，以便于磨损后更换同，在外部均装有压配式的压注油杯，用以润滑立柱——导套运动付，在孔口端均装有防尘圈，以防止污物进入运动付，保持运动的洁净。

在锁紧螺母和调节螺母上，均配有紧定螺钉的紫铜垫，机器调整好后，拧紧螺钉可防止螺母松动。

（2） 主油缸

主油缸为双作用活塞式油缸，缸底为封底式整体结构，在缸体内装有活塞头，在活塞头的外圈上，装有两道向上，一道向下的孔用Yx形密封圈与缸壁密封；活塞头的内圈与活塞杆的密封，是由两道O形密封圈来实现，从而使缸内形成上下两个油腔。

在缸口装有导向套，以保证活塞运动时有良好的导向性能。在导向套内孔装有一道轴用Yx形密封圈，在导向套外圆上装有两道O形密封圈，以保证缸口部分的密封性能。缸口端采用可拆卸式的卡环联接，在端部装有防尘圈，以防止污物进入油缸内，保持油液的清洁。

在主油缸的缸底上装有充液阀，以螺纹联接，并由O形密封圈密封。在缸体的上端面，装有充液筒，用螺栓坚固联接，并用耐油橡胶圈密封。
