额定压力:25
重量:1200kg
起订:1台
供应:100台
立即购买
| 额定压力 | 25 |
|---|---|
| 重量 | 1200kg |
| 油箱容量 | 300 |
| 柱数 | 四柱 |
| 品牌 | 中液 |
| 型号 | YQ32 |
| 加工定制 | 是 |
| 额定排量 | 10 |

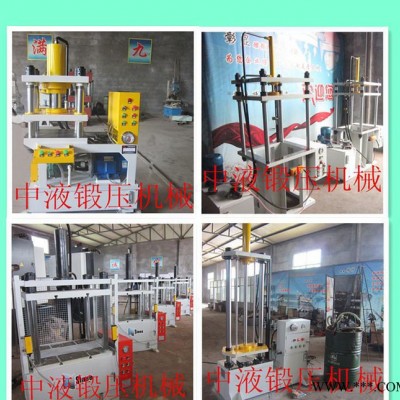

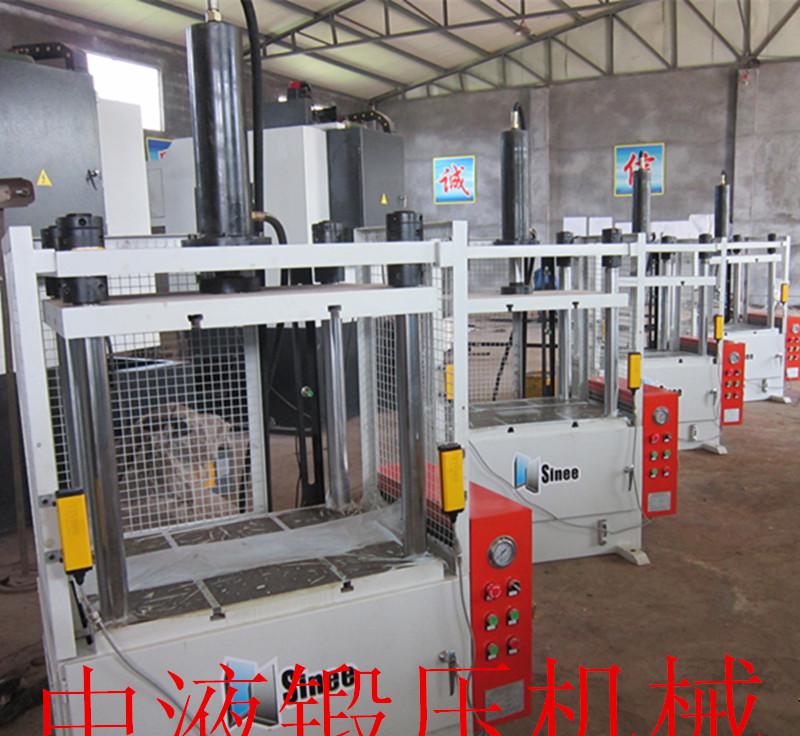

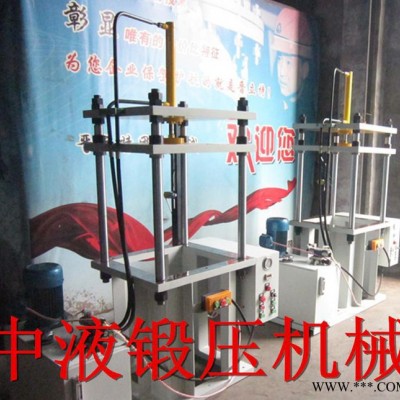

50T三梁四柱液压机参数 | |
公称力 | 500KN |
系统压力 | 25Mpa |
油缸行程 | 300mm |
**大开口高度 | 300mm |
工作台有效面积 | 400mm×500mm |
立柱直径 | 70mm |
电机功率 | 7.5KW |
油泵排量 | 40ml/r |
下降速度 | 48mm/s |
回程速度 | 79mm/s |
工作台距地面高度 | 800mm |
备注：本机为一体式液压机，在工作台正前方安装双手按钮盒一套， 配光栅保护装置。 | |
本机由主机及控制机构两大部分组成，通过主管道及电气装置联系起来构成一体。主机包括机身、主油缸、顶出油缸及允液系统寺。现将各部分结构和作用分述如下
（1） 机身

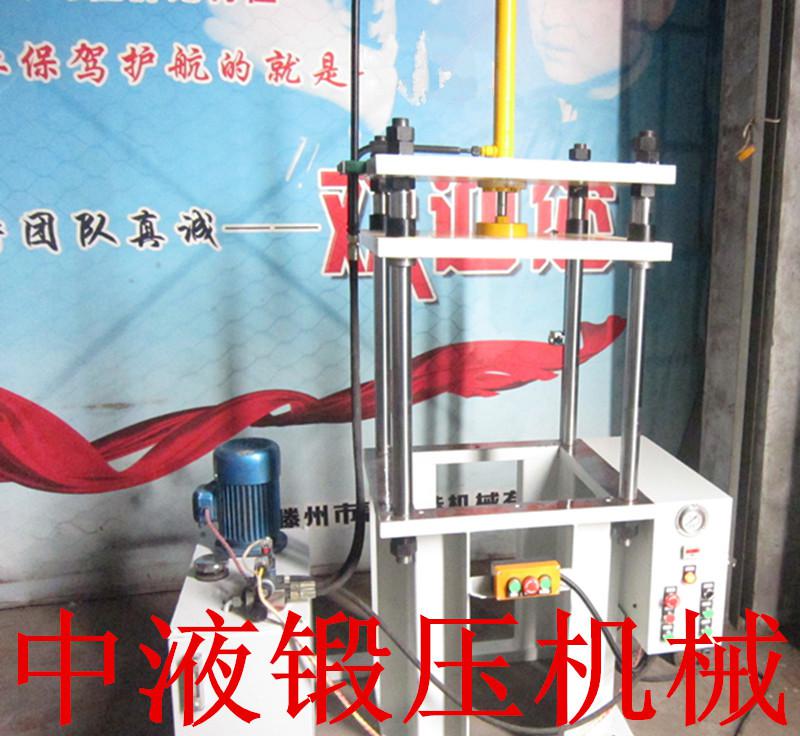

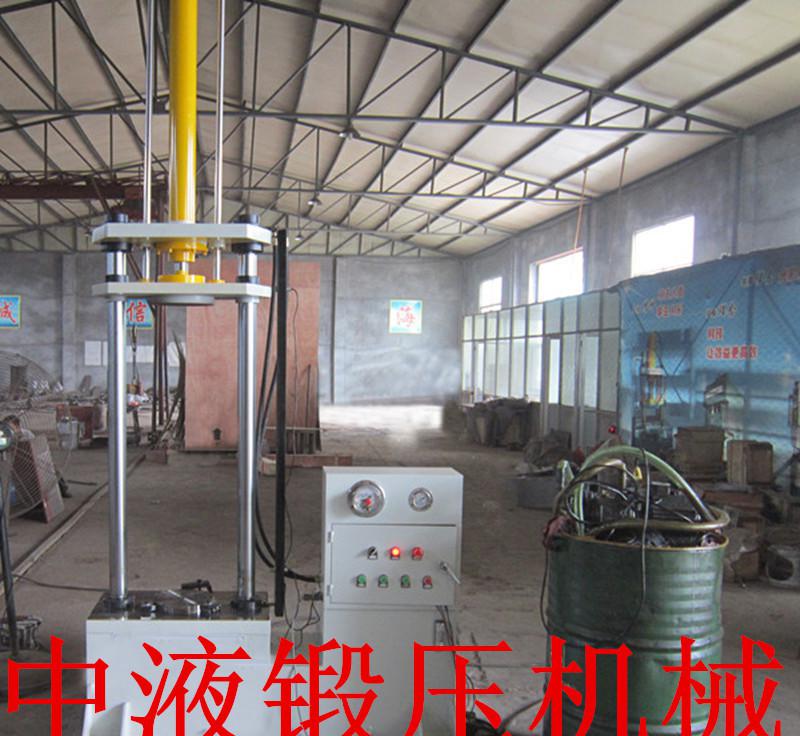

机身由上横梁、滑块、工作台、立柱、锁紧螺母、调节螺母等组成，上横梁和工作台用四根立柱与锁紧螺母联成一刚性桁架，滑块则由四根立柱导向，作上下运动。通过调节四个调节螺母，可调节滑块下平面对工作台台面的不平行度及行程时的不垂直度。
在滑块下平面及工作台上平面上，设有螺纹孔，可配M12螺栓**安装工模具用。
在上横梁中央孔内，装有主油缸。主油缸由缸口端的台阶和大螺母紧固于横梁上。滑块中央的大方盘，是用来固定主活塞杆的，由螺栓和螺纹法兰反滑块与主活塞杆联成一体。在滑块四立柱孔内，装有导向套，以便于磨损后更换同，在外部均装有压配式的压注油杯，用以润滑立柱——导套运动付，在孔口端均装有防尘圈，以防止污物进入运动付，保持运动的洁净。
在锁紧螺母和调节螺母上，均配有紧定螺钉的紫铜垫，机器调整好后，拧紧螺钉可防止螺母松动。
