| 额定压力 | 25 |
|---|---|
| 油箱容量 | 600 |
| 柱数 | 四柱 |
| 品牌 | 中液 |
| 型号 | YQ32 |
| 加工定制 | 是 |
| 额定排量 | 40 |
一、机器主要技术参数：

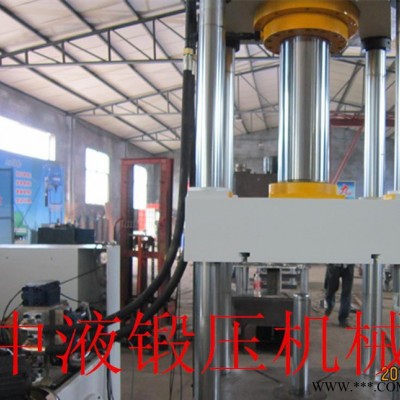

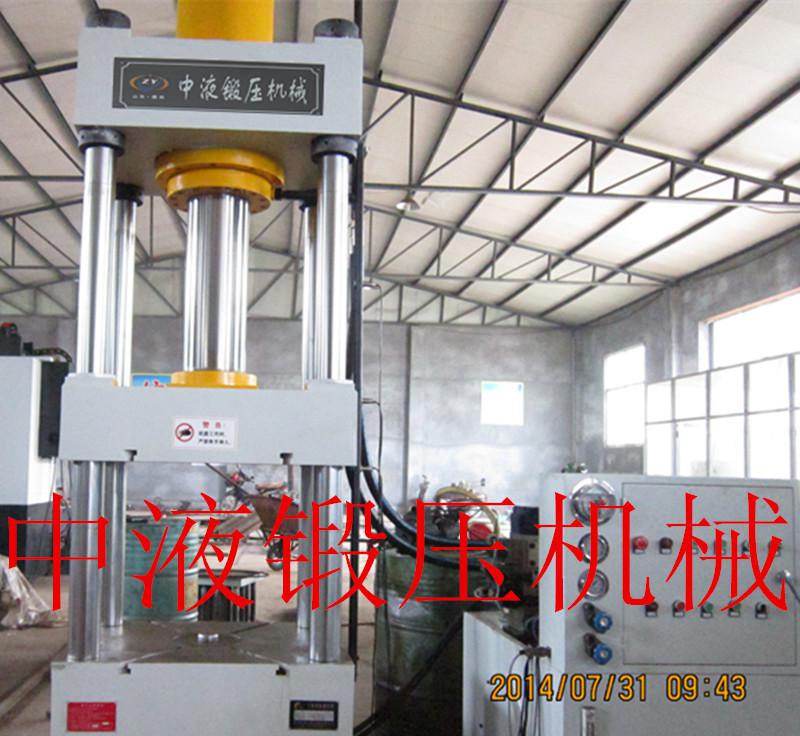

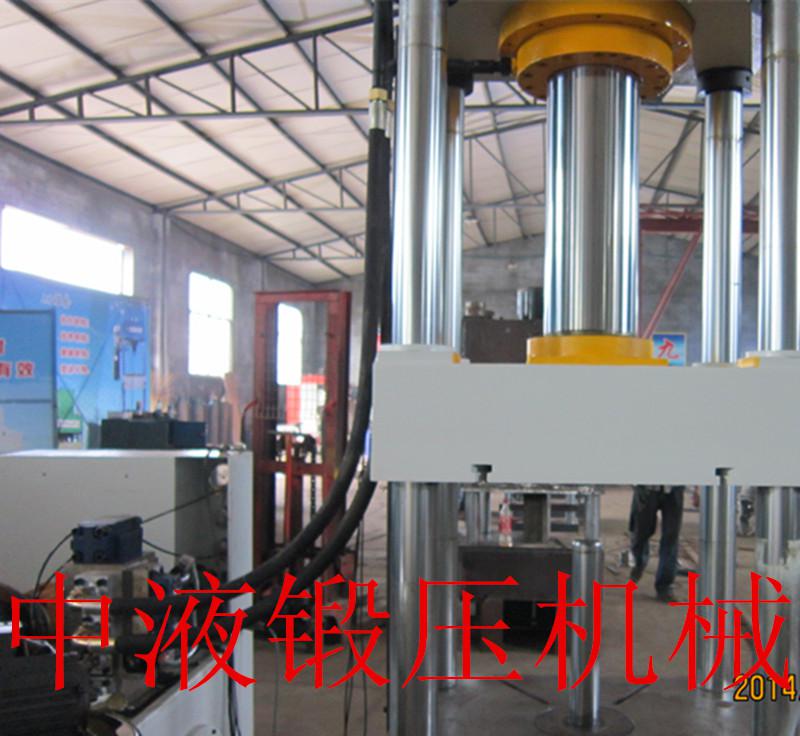

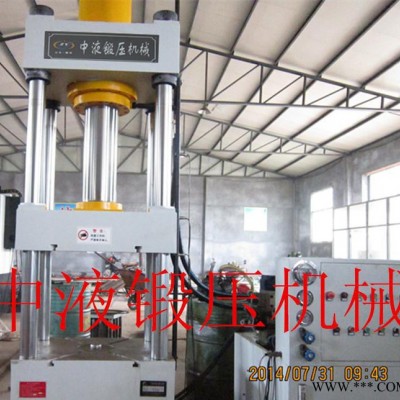

200T三梁四柱液压机 | |
公称力 | 2000KN |
系统压力 | 25Mpa |
有效行程 | 800mm |
开口高度 | 1200mm |
工作台面积 | 左右柱内650mm×前后柱内450mm |
油缸内径 | 320mm |
活塞杆径 | 220mm |

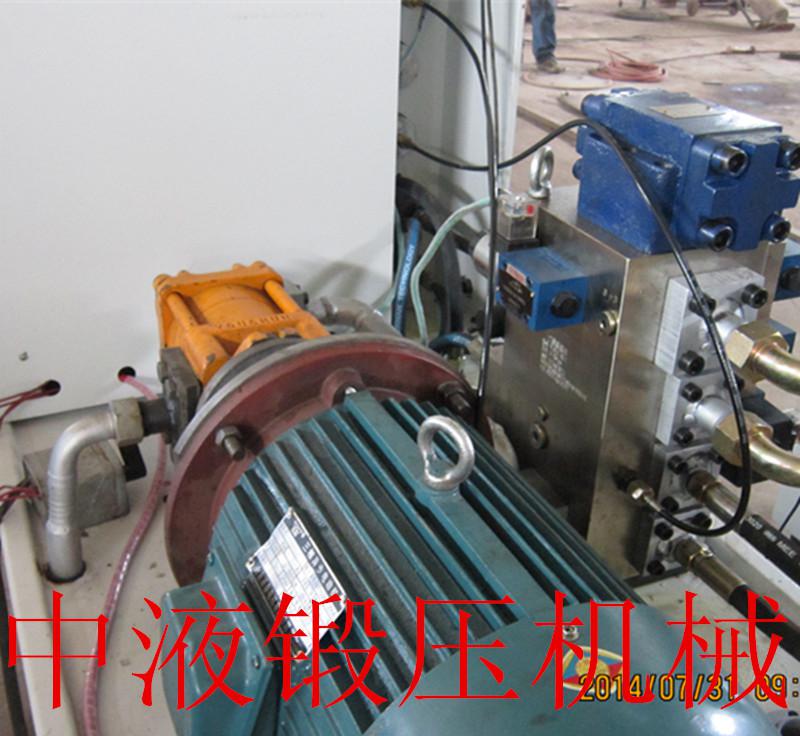

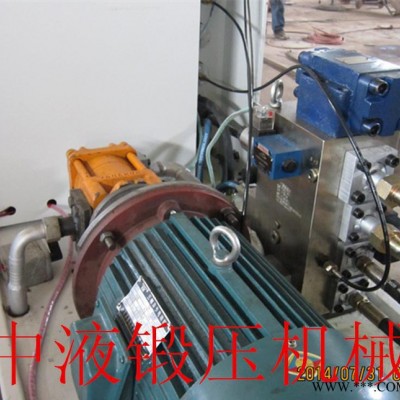

电机功率 | 7.5kw |
油泵排量 | 40ml/r |
立柱直径 | 100mm |
空下速度 | 14mm/s |
回程速度 | 28mm/s |
底缸顶出力 | 300KN |
底缸行程 | 400mm |
二、机器的动作要求：
1.主缸单动有手动上下功能，含保压装置和蜂鸣报警功能。
2.下缸单动有顶出退回功能，含保压装置。
3.电动机保护泵用电动机保护器（有欠压、断相、过载保护）
三、机器的操作要求：
? 机器的操作
1. 接通电源，右旋急停按钮，红色指示灯亮，如不亮，断电，检查线路是否正常。
2.按照需要，调整电接点压力表（0-25Mpa)，调整时间继电器时间。
3.按“启动”键，启动电机。观察电机工作是否正常。
4.选择“手动”，按照需要的工艺模式（表4-1），设置条件。再转换到需要的档位/模式。注：机器运行的情况下禁止转换档位/模式，否则，后果自负。
5.选择“自动”，点击“主缸下降”键，机器按照所设定的模式运行，注：若有意外，按急停键，检查故障。
表4-1 工艺模式
模式 | 设置条件 |
1、拉伸 | 自动、主缸上限位、底缸上限位 |
2、托料 | 自动、主缸上限位、底缸下限位 |
3、主缸单动 | 自动、主缸上限位 |
? 机器的工艺动作
机器的工艺动作是在自动档位下按照所需要的工艺模式的条件自动运行的一个整体流程，真正实现自动化，高效率的现代机床特性。
机器的运行/调整：按相应按钮即可得到相应的工艺动作（表4-2）。若换另一种模式运行需转换为手动挡位，重新设置初始条件。
表4-2 工艺动作
模式 | 工艺动作 |
1、拉伸 | 主缸快下→主缸慢下→压制→保压→泄压→回程→底缸顶出→取出 |
2、托料 | 主缸快下→主缸慢下→压制→保压→泄压→回程→底缸顶出→延时退回→底缸退回 |
3、主缸单动 | 主缸快下→主缸慢下→压制→保压→泄压→回程 |
