| 加工定制 | 是 |
|---|---|
| 额定排量 | 100L/min |
| 额定压力 | 20 |
| 油箱容量 | 280L |
| 重量 | 6T |
| 柱数 | 卧式 |
| 规格 | LB-wd-10 |
| 金属 | Q235 |
| 品牌 | 立邦机械 |
| 型号 | LB-wd-10 |

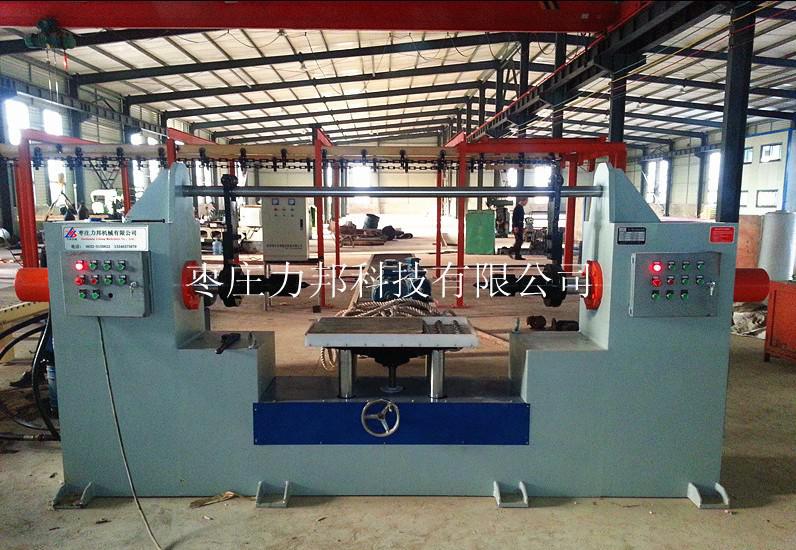

卧式电机端盖轴承压装机

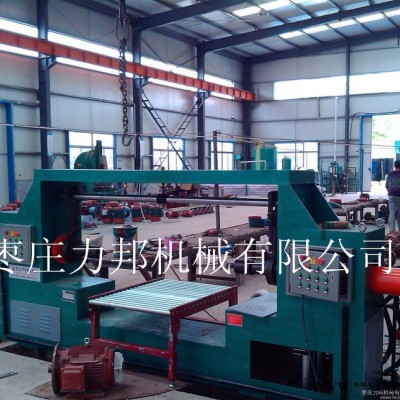

客户现场
综述：我公司生产的卧式电机端盖轴承压装机采用先进的二氧化碳保护焊焊接工艺，整机的刚度大，不会发生变形。焊接后经大型数控镗铣床加工，保证了两油缸的同轴度，误差缩小在0.1mm/1000，对于压装要求较高的电机满足其精度。液压泵站采用当前**先进的设计理念，着力于高效，节能，科学合理的思路。电控部分采用德力西品牌，质量保证，操作部分简单易学 。
卧式端盖轴承压装机特点：
(1)本款设备由钢板焊接而成，震动或回火时效后经过数控膛铣机床金切加工而成。
(2)液压站选用叠加阀和电磁换向阀控制，采用自动变量柱塞油泵和Y系列电机。
(3)电气箱主控元件采用国内**，可编程控制器。
(4)端盖装卡应用自制的模具，方便快捷。
(5)端盖压装机体是一个箱形整体，机床床体工作台上下依靠液压油缸或丝杆举升床体上下活动，从而实现了压装机平稳升降动作。
(6)机床的压装油缸是一个复合缸，由活塞杆。伸缩**，弹簧**。套筒等构成。
(7)压装端盖：首先把机床调整到相应高度，驱动油缸压头伸出，其**顶在电机轴中心孔中，然后把油缸退回把定位胎具套在**上，把端盖挂上，然后驱动油缸压头前进，端盖**压装到电机机壳上，压到位，压力升高，电接点耐震压力表发讯动作后控制油缸压头退回，退到位，装配线前进一个工位。
(8)装配一台电机，机动时间25秒更换胎具调整机床大约18秒。
(9)设备性能：压装Y160-315电机端盖。加装胎具也可以压装电机轴承。压装一台电机端盖(轴承)机动时间60秒，更换胎具需5秒，调整机床1 5秒。
(10)设备特点：机床可以升降适应不同电机高度。用模具压装端盖，简单适用，属本厂**技术。
卧式端盖轴承压装机参数：
| 型号 | 单位 | H63-132 | H80-160 | H160-225 | H160-280 |
| 公称力 | KN | 50 | 50 | 68 | 68 |
| 液体**大工作压力 | Mpa | 6 | 6 | 4.5 | 4.5 |
| 工作方式 | 半自动 | 半自动 | 半自动 | 半自动 | |
| 压斗工作速度 | MM/S | 25 | 25 | 27 | 27 |
| 两压头中心同轴度 | 0.1/mm1000mm | 0.1/mm1000mm | 0.1/mm1000mm | 0.1/mm1000mm | |
| 两顶端**大距离 | MM | 750 | 950 | 1170 | 1220 |
| 两顶端**小距离 | MM | 150 | 250 | 500 | 550 |
| 主机外形尺寸（长×宽×高） | MM | 2000×540×1100 | 2200×540×1100 | 2500×650×1200 | 2550×650×1236 |
| 工作台距地面高度 | MM | 750 | 750 | 750 | 750 |
| 电动功率 | KW | 4 | 4 | 5.5 | 7.5 |
| 压头回程速度 | MM/S | 40 | 40 | 40 | 40 |
联系电话：0632-5150822
免费热线：400-0632-195
13375665957（24小时热线）
公司地址：山东滕州市东城工业园
公司网址：www.sdyazhuangji.com
售后服务：
1、凡由我公司在制造生产过程中引起的质量问题,在保质期内均可由我公司负责解决。
2、质量保证期内接到用户反应的质量问题，不论是否我公司造成的均积极协助解决，并保证24小时内提出处理意见，如需现场处理及时派出服务人员解决问题，以用户满意为**标准、确保益，提高企业的信誉。
3、为产品建立生产检测和技术各项档案，保证每批、件产品具有可追溯性，以备查询。定期走访用户，特别重视用户的反馈意见和评价，不断提高和完善服务措施。
4、我公司对售出产品的“三包”规定是一年保修、终身维护。凡购我司产品，从安装调试结束之日起，一年之内，出现影响设备使用故障的，一律免费维修，超出一年的，实行终身维护。
卓越的技术水平是我们服务的保证，热忱欢迎广大客户惠顾。
