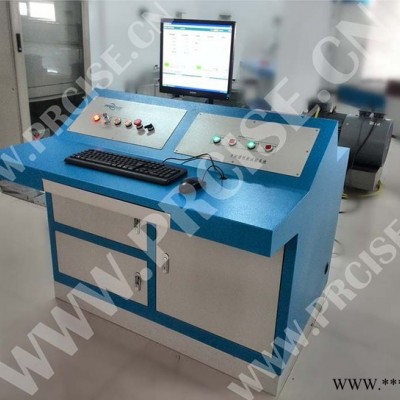

直流电机试验系统
1.简介
直流电机试验系统是专门为直流电机设计的性能测试系统，广泛应用于他励、串励、并励、复励的直流电动机和直流发电机出厂检查试验和型式试验。该系统将所有传感器的信号直接送入计算机，并由计算机采集、分析各种试验数据。直流电机试验系统可测量直流电机的扭矩、转速、功率、电压、电流、机械效率，利用计算机对测试数据自动生成报表，自动绘制性能曲线。负载可采用磁粉制动器、同型号电机对拖和电力测功机，负载调节稳定、可靠、方便，可以进行稳态测试，也可以进行快速瞬间测试，几秒钟内快速自动完成整个测试，并拟合出所有曲线。
2.设计依据
■GB/T1311-2008 直流电机试验方法
■GB755-2008 旋转电机 定额和性能
■GB10068-2008 轴中心高为56mm及以上电机的机械振动
■GB/T10069.1-2006 旋转电机噪声测定方法及限值
■DL-T459-2000 电力系统直流电源柜订货技术条件
■GB-T17478-2004 低压直流电源设备的性能特性
■JB5276-1991 小功率直流电动机通用技术条件
■JB6316-1992 Z4系列直流电动机技术条件(机座号100～355)
■JB-T5777.4-2000 电力系统直流电源设备通用技术条件及安全要求
■JB-T5798-1991 船用直流电机技术条件
■JB-T6518-1992 轧机用大型直流电机基本技术条件
■JB-T7592-1994 ZBL4系列（IP44）直流电动机技术条件（机座号100～180）
■JB-T9577-1999 Z系列中型直流电动机 技术条件
■JB-T9617-1999 直流电机电枢绕组匝间绝缘试验规范
■MT-T767-1998 矿用隔爆型直流电动机
3.试验项目
序号 | 检查试验项目 | 型式试验项目 | 选配试验 |
1 | 绕组机壳及绕组相互间绝缘电阻的测定 | 绕组机壳及绕组相互间绝缘电阻的测定 | 转动惯量的测定 |
2 | 绕组在实际冷状态下直流电阻的测定 | 绕组在实际冷状态下直流电阻的测定 | 电感的测定 |
3 | 耐电压试验 | 耐电压试验 | 噪声的测定 |
4 | 匝间绝缘试验 | 匝间绝缘试验 | 振动的测定 |
5 | 空载特性的测定 | 空载特性的测定 | 电磁兼容性测定 |
6 | 超速试验 | 超速试验 | / |
7 | 短时升高压试验 | 短时升高压试验 | |
8 | / | 轴电压的测定 | |
9 | 整流电源供电时电机的电压、电流纹波因数及电流波形因数的测定 | ||
10 | 额定负载试验 | ||
11 | 无火花换向区域的测定 | ||
12 | 电枢电流变化率的测定 | ||
13 | 热试验 | ||
14 | 效率的测定 | ||
15 | 电机偶然过电流和电动机的短时过转矩试验 | ||
16 | 发电机的外特性和固有电压调整率的测定 | ||
17 | 电动机的转速特性和固有转速调整率的测定 | ||
18 | 可根据用户要求定制其他试验项目 | ||
