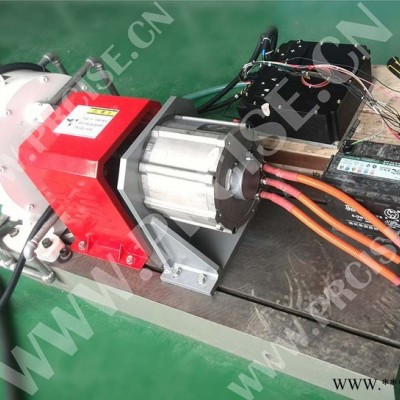

永磁同步电机试验系统
1.简介
与传统的电励磁同步电机相比，永磁同步电机，特别是稀土永磁同步电机具有损耗少、效率高、节电效果明显的优点。又因无需励磁电流，没有励磁损耗，提高了电动机的效率和功率密度。针对永磁同步电机的特点，在网络化测控系统的平台上开发建设永磁同步电机试验系统，它具有测试精度高、控制简单、自动化程度高、调速方便、调速范围广、低速性能好等特点，上位机自动设置转速、扭矩，可自动绘制各类特性曲线，广泛用于普通永磁同步电动机、变频高速永磁同步电动机。
2.设计依据
■GB/T22669-2008三相永磁同步电动机试验方法
■GB755-2008 旋转电机 定额和性能
■GB/T1029-2005 三相同步电机试验方法
■GB/T1032-2005 三相异步电动机试验方法
■GB10068-2008 轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值
■GB/T10069.1-2006 旋转电机噪声测定方法及限值
■GB/T13958-2008 无直流励磁绕组同步电动机试验方法
■IEC60034-2-1:2007 旋转电机（牵引电机除外）确定损耗和效率的标准试验方法
■FZ-T99002-1991 FTW型外转子三相永磁式同步电动机
■GB10401-1989 永磁式直流力矩电动机通用技术条件
■GB/T4997-1993 永磁式低速直流测速发电机通用技术条件
■JB-T10183-2000 永磁交流伺服电动机通用技术条件
■JB-T3705-1999 永磁低速同步电动机 通用技术条件
3.试验项目
序号 | 检查试验项目 | 型式试验项目 | 选配试验 | |
1 | 绝缘电阻的测定 | 绝缘电阻的测定 | 噪声的测定 | |
2 | 绕组在初始冷状态下直流端电阻的测定 | 绕组在初始冷状态下直流端电阻的测定 | 振动的测定 | |
3 | 耐电压试验 | 耐电压试验 | 转动惯量的测定 | |
4 | 空载试验 | 空载试验 | 空载电流和空载损耗的确定 | 轴电压的测定 |
铁耗和分摩耗之和的确定 | ||||
空载反电动势确定 | ||||
5 | 堵转试验 | 堵转试验 | 堵转电流和堵转转矩的确定 | / |
6 | / | 负载试验 | 损耗的确定 | |
效率的确定 | ||||
7 | 热试验 | |||
8 | 失步转矩的测定 | |||
9 | 牵入转矩的测定 | |||
10 | **小转矩的测定 | |||
11 | 超速试验 | |||
12 | 短时过转矩试验 | |||
13 | 可根据用户要求定制其他试验项目 | |||
