一、工作原理

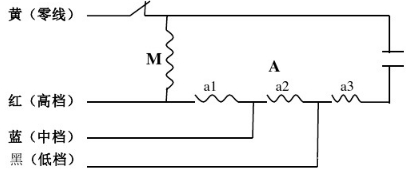

目前风机盘管电机普遍采用单相运转异步电动机，且有高、中、低等多档调速，调速方法为副相抽头的L型调速。电机的极数为四、六极，接线电器原理图如下：
图中的M代表主相绕组，A代表付相绕组，且副相由a1、a2、a3三层调速绕组串连而成，用以实现电机绕组带负载时的三档调速。
二、接线错误导致烧毁
由误认零线和多台机组并联使用导致。表现如下：
烧毁原理：

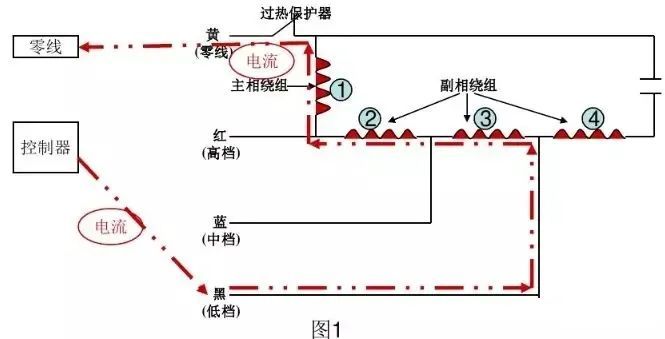

电机正常接线时电流图，以低档通电运行为例。

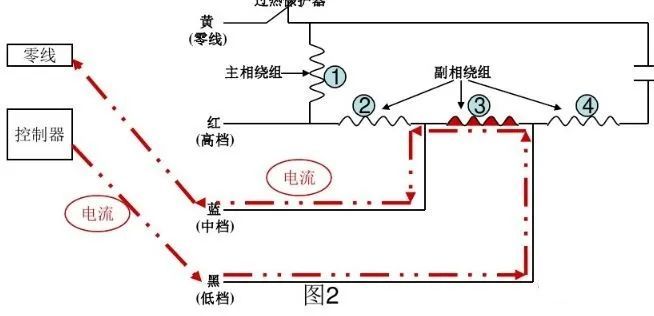

接线错误将中档接入外界零线时电流图
从以上示意图可看出当低档运行时起作用的绕组是 1 + 2+ 3，而接线错误时，通电的绕组只是3，但这部分绕组阻值很小，通电后造成电流过大，温度急剧升高，且由于电机热保护器是串联于零线内，导致无法切断电源，最终导致电机烧毁。
注：以上图为例，当机组一直运行于中档时，电机不会出现烧毁。
主副相区分：
主副相区分时，可将副相引线拉开，与其相连的即为副相绕组。
参考案例：

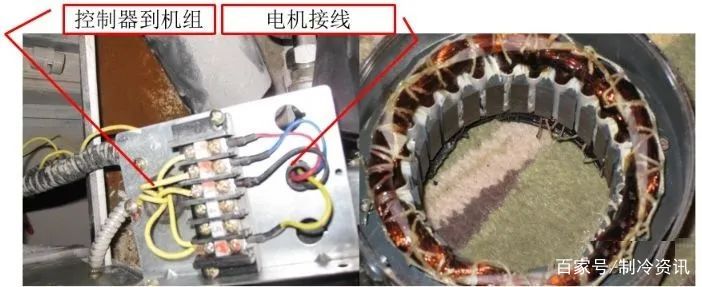

1：某酒店多台电机烧毁，工程部将烧毁机组接线拆除。当天 检查时又发生一台烧毁，检查接线如下：
黄线为零线，现将高档电源线接入机组零线。

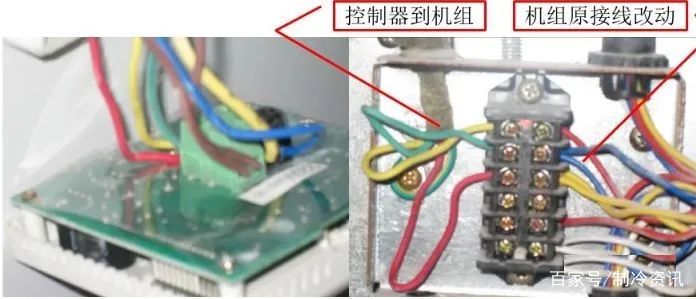

2：某酒店多台电机烧毁，现场发现电源线均使用同一颜色线。检查发现电源线与零线混淆。如下：

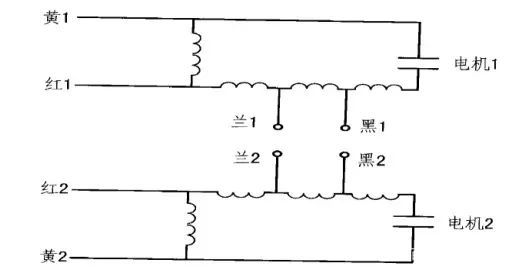

1、多台机组并联使用
同一只控制开头控制两台及以上盘管机组，即为多台并联接线。因电机在高、中、低档运行时，在副相绕组上，即红、兰、黑上会有电势存在，不同电机，对应颜色线上的电势不同,如强制并连在一起，就会有电流从电势高流入电势低,在电机与电机之间形成环流,导致电机局部绕组温升变高，严重时致使电机局部绕组烧毁,电机停转。此烧毁电机对与之相对应之电机局部绕组形成短路，很快会导致另一电机局部绕组烧毁。相同型号机组因风阻不同也会出现类似情况。原理:

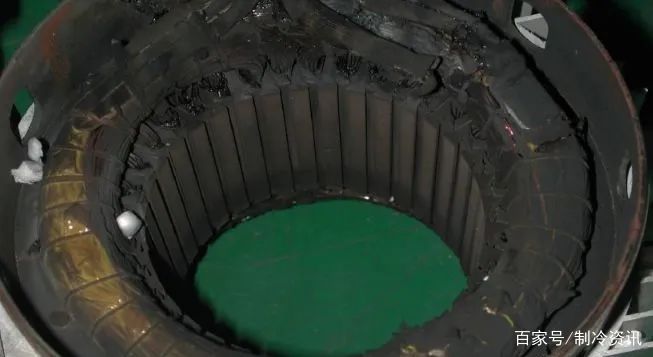

2、整体高温
以上情况主要有以下因素导致：
A：电源异常，如：电压过高、频率不对等；
B：负载异常，如：风管、回风箱尺寸不符合要求，风轮改变等；
C：堵转，如：风轮卡死等。

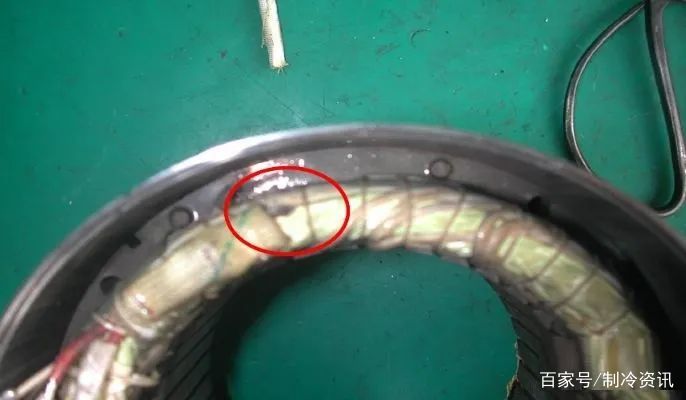

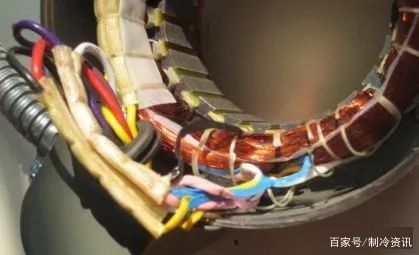

3、匝间烧毁
匝间短路主要是由于漆膜破损导致的漆包线与漆包线之间短路。
导致匝间短路的因素有：
A：漆包线针孔多；
B：定子绕嵌线时漆膜受损；
C：使用时异物戳入定子导致漆包线受损。
三、检查流程
出现电机不运行时，按以下步骤检查：
1、检查控制器、电源是否正常；
2、检查风管等外界因素是否符合安装要求；
3、检查电机电阻值和机组接线情况；
4、检查电机烧毁后定子情况，并根据以上参照进行判定。

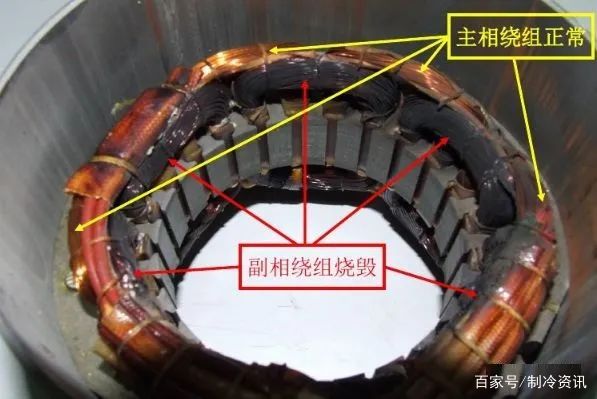

5、烧毁现象为副相烧毁发黑，主相正常的，应检查机组接线，必 要时应全项目机组进行接线检查。
