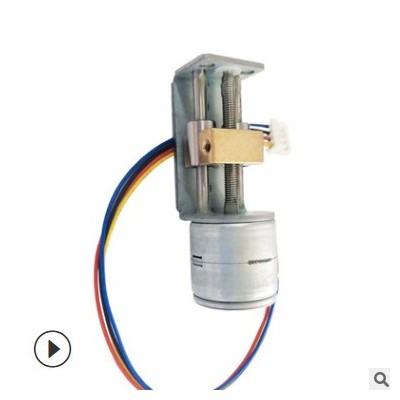

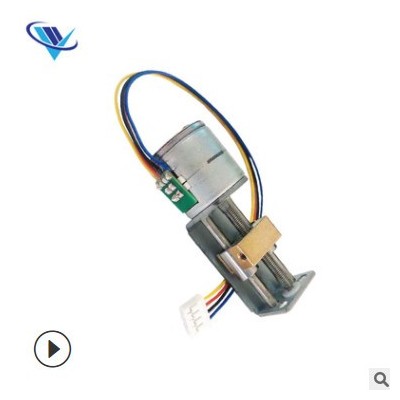

SM20-21L-T是一款精密微型步进电机，输出轴用0.5mm的螺距的螺杆，（一步移动0.25mm，如果需更小可以采用细分驱动），SM20-21L-T是通过螺杆和支撑螺杆的转动将螺杆变成推力。
电机基本步距角为18度，电机每周运行20步，因此位移分辨率可达到0.025mm，达到精密控制的目的。额定电压5V-12V，电压越高，力越大，电机发热也越大，
这种直线步进电机广泛应用于医疗器械、扫描仪、自动售货机等领域。
电机的输出部分采用连接线形式。
安装支架可根据客户要求更换，电机不能直接接电源，需要通过接驱动器来工作。
接线方式：黄线A+,蓝色A-，黑线B+，红线B-
同时我们可以配套相应的驱动系统来满足客户的需求!
我们团队具备10年以上的微型步进电机设计,开发和生产经验,所以可以根据客户的特殊需要实现产品开发和辅助设计!
客户的需要就是我们的努力方向,请随时联系!
| ELECTRICAL CHARACTERISTIC | |||||||
| RATED VOLTAGE | 12V DC | ||||||
| COIL RESISTANCE | 15.6 Ω±7% | ||||||
| NO. OF PHASES | 2 PHASES | ||||||
| STEP ANGLE | 18°/ STEP | ||||||
| MAX. STARTING FREQUENCY | MORE THAN 1000PPS | ||||||
| MAX. RESPonSE FREQUENCY | MORE THAN 1300PPS | ||||||
| CURRENT PER PHASE | 770mA/PHASE | ||||||
| PULL OUT THRUST | MORE THAN 1200gf-cm AT 700PPS | ||||||
| INSULATION CLASS | CLASS E FOR COILS | ||||||
| INSULATION STRENGTH | 100 V AC FOR ONE SECOND | ||||||
INSULATION RESISTANCE | 50 MΩ(DC 500 V) | ||||||
| OPERATING TEMPERATURE RANGE | -15 ～+55 ℃ | ||||||
微型步进电机丝杆滑块方式分别有白色塑料滑块，金属滑块，黑色塑料滑块，光杆，客户可根据需求定制
