品牌：国电华美
测量范围：0-10kV
测量精度：1.5级
起订：1套
供应：300套
| 测量范围 | 0-10kV |
|---|---|
| 测量精度 | 1.5级 |
| 电源电压 | 220V |
| 类型 | 电压监测仪 |
| 名称 | 串联谐振试验装置 |
| 用途 | 电缆、开关柜、互感器、绝缘子、穿墙母排交流耐压试验试验 |
| 结构型式 | 组合式 |
| 品牌 | 国电华美 |
| 型号 | HMCXZ-44KVA/44KV |
| 加工定制 | 是 |
| 打样周期 | 3-4天 |
产品价格、参数规格仅供参考，具体请联系客服
一、产品简介：
该装置主要针对10kV交联电缆及其系统、10kV水力发电机、主变、母线、GIS、互感器等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

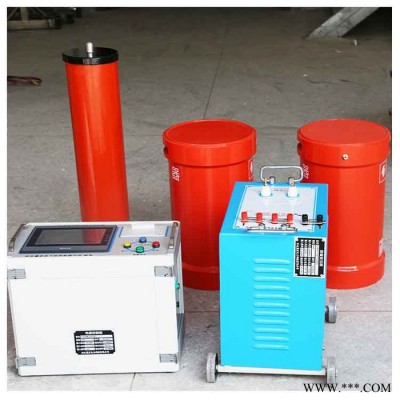

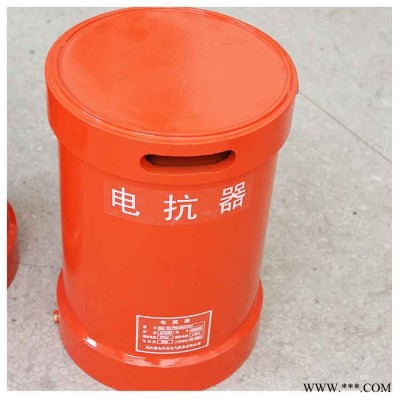

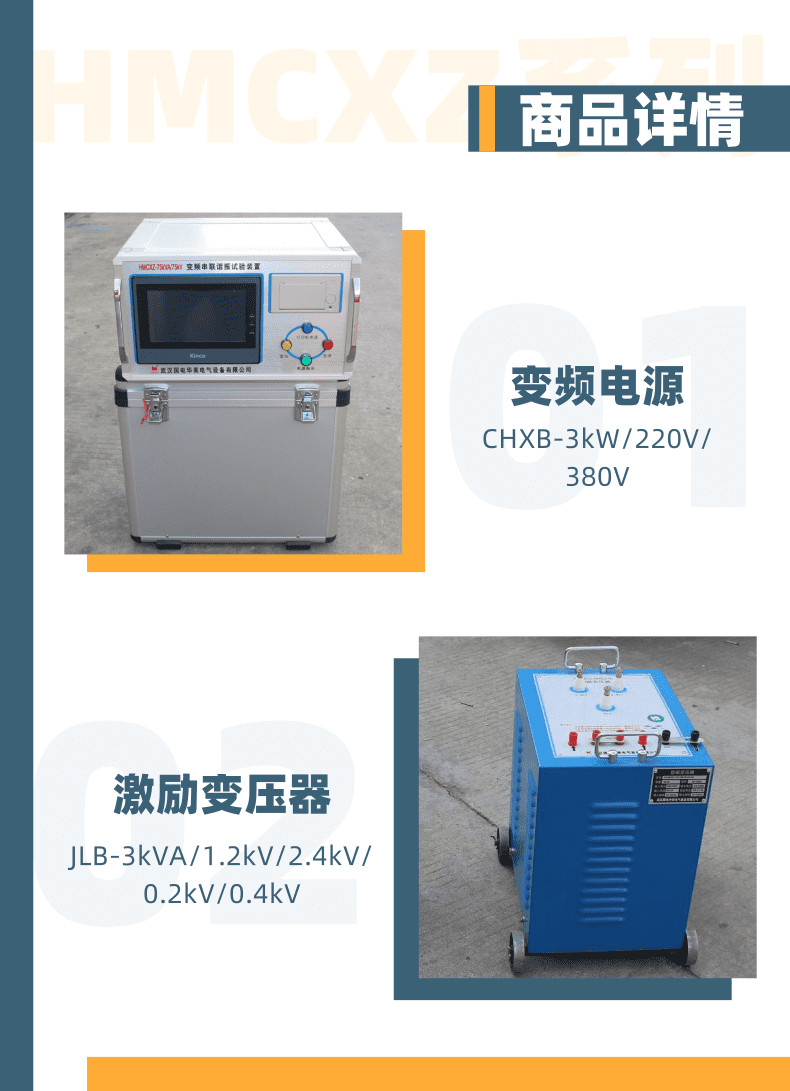

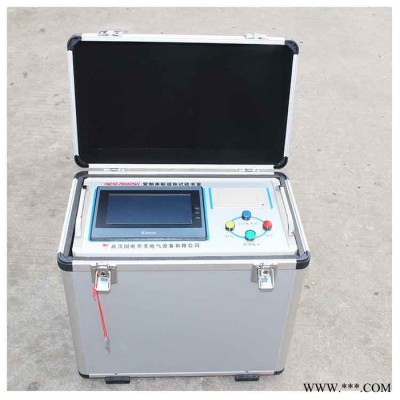

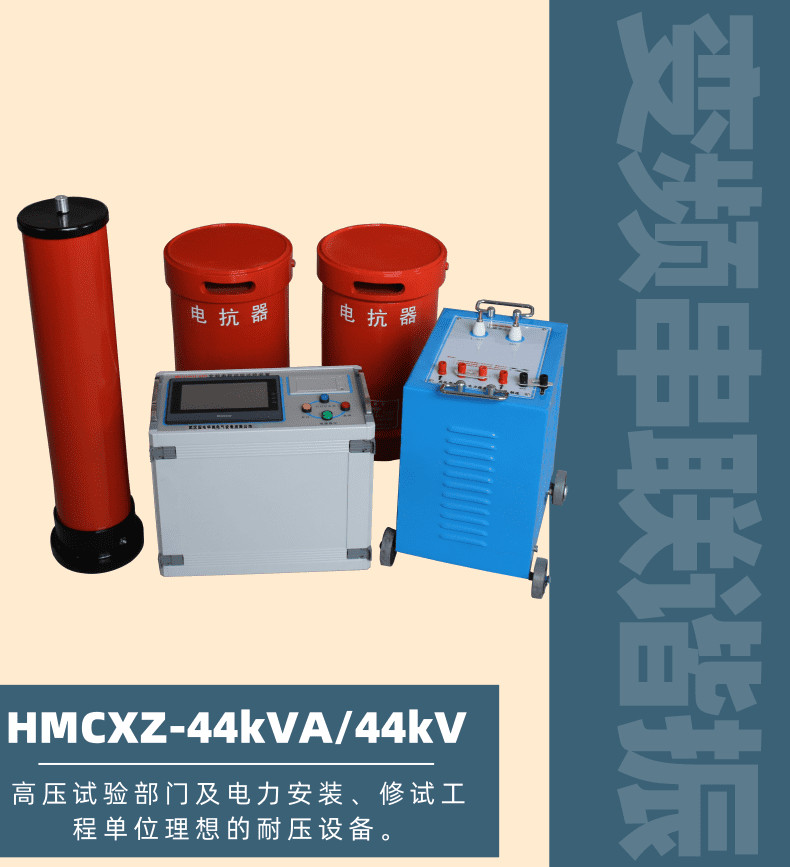

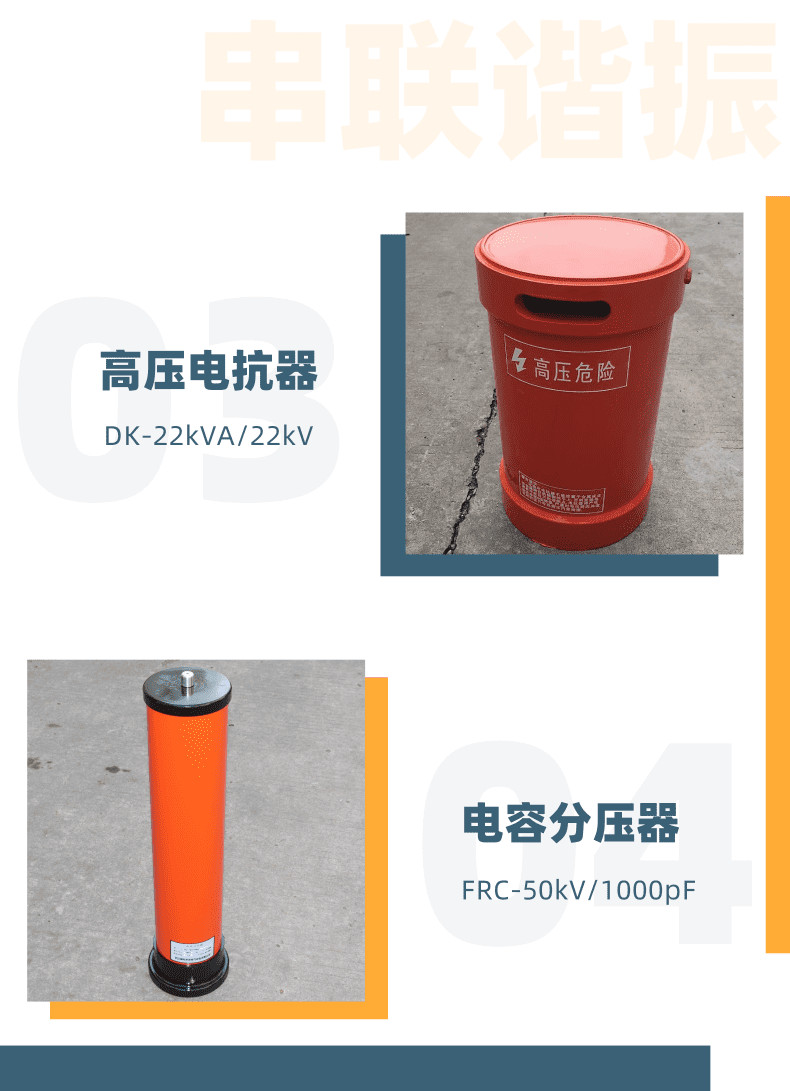

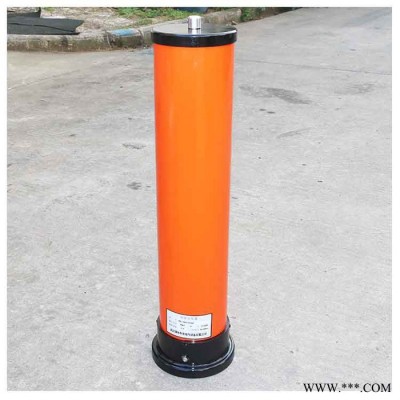

该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。
产品别称：串联谐振、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振耐压装置、电缆耐压串联谐振装置
二、产品可适用的被试品
（以HMCXZ-44kVA/44kV串联谐振装置为例）：
1、10kV，300mm2及以下，1000m电缆交流耐压试验，电容量≤0.3755μF，试验频率为30-300Hz，试验电压22kV。
2、满足10kV/2500kW电机的交流耐压试验，试验频率45~65Hz，试验电压不超过22kV。
3、10kV/6300kVA电力变压器交流耐压试验，试验频率为45-65Hz，试验电压不超过44kV。
4、10kV多组合开关柜、互感器、绝缘子、穿墙母排交流耐压试验试验频率为45-65Hz，试验电压不超过44kV。

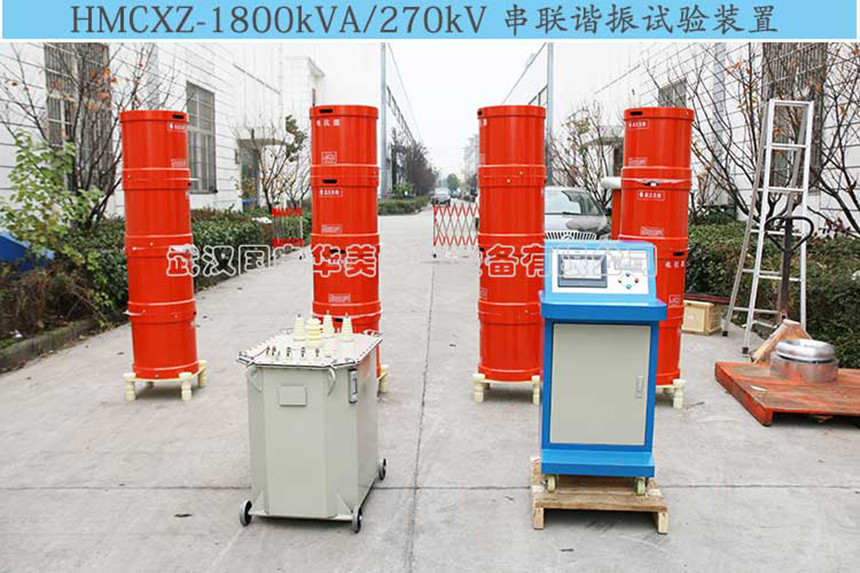

三、其他规格产品展示（支持定制）
四、产品技术特点
·所需电源容量大大减小。在整个系统中，电源只需要提供系统中有功消耗的部分，试验所需的电源功率只有试验容量的1/Q。
·设备重量和体积大大减少。谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
·改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
·防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
·不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，不会出现任何恢复过电压。
