品牌：襄阳奥东
型号：AD-BPF-250
货号：AD-BPF-1
起订：1台
供应：100台
| 型号 | AD-BPF-250 |
|---|---|
| 货号 | AD-BPF-1 |
| 订货号 | AD-BPF-3 |
| 产地 | 襄阳 |
| 原产国/地区 | 中国 |
| 应用范围 | 250-8000KW |
| 适配电机功率 | 500KW |
| 物料编号 | AD-BPF500/3 |
| 外形尺寸（宽x高x厚） | 2315*1100*2000 |
| 电源相数 | 三相 |
| 额定电流 | 150A |
| 额定电压 | 10KV |
| 供电电压 | 10KV |
| 控制方式 | V/F闭环 |
| 滤波器 | 无 |
| 输出电压调节方式 | PAM控制 |
| 外型 | 柜式 |
| 品牌 | 奥东电气 |
| 系列 | 变频器 |
| 直流电源性质 | 电流型 |
高压变频器 提升机高压变频器价 奥东电气厂家直供 诚招代理,变频调速器生产厂家型号AD-BPF,奥东电气生产的AD-BPF高压变频调速器可以为企业带来极大的能耗节约和提高设备生产效率，一套高效、可靠的变频器可以为适配电机带来超过40%的电力能耗的减少，同时减少相关的二氧化碳的排放。工业电力能耗占到了全球三分之一的电力消耗量，而其中电机又占据了超过65%的工业用电，而使用变频器对电机进行调速后可以极大的减少电力损耗，减小启动电流对电网的冲击， 并且降低了电机和其他机械设备的磨损，进而减少了维护费用，一套AD-BPF高压变频调速器可以实现节能降耗的作用，又可以实现电动机软起动的作用，而且起动电流非常小，比软起动效果还要好。
高压变频器工作原理：
采用多脉冲移相整流技术，有效地降低了电源侧电流谐波含量，符合IEEE 519-1992标准，采用单元串联多电平技术，无需输出滤波器，输出电压波形近似正弦波，满足远距离恶劣场合情况下的电机驱动先进的控制功能增强了装置对恶劣电网的适应性；
3KV变频器型号选型表：（技术咨询热线：0710-3231378 13476391968 乔工）
| 变频器型号 | 额定容量（KVA) | 额定输出电流(A) | 适配电机（KW) | 尺寸及重量 | |||||
| L1 | L2 | L3 | W | H | 重量（KG) | ||||
| AD-BPF-315 | 400 | 79 | 315 | 1200 | 1800 | 1655 | 1200 | 2200 | 2600 |
| AD-BPF-355 | 450 | 88 | 355 | 1200 | 1800 | 1655 | 1200 | 2200 | 2700 |
| AD-BPF-400 | 500 | 98 | 400 | 1200 | 1800 | 1655 | 1200 | 2200 | 2800 |
| AD-BPF-450 | 560 | 110 | 450 | 1200 | 1800 | 1655 | 1200 | 2200 | 2950 |
| AD-BPF-500 | 630 | 124 | 500 | 1200 | 1800 | 1655 | 1200 | 2200 | 3050 |
| AD-BPF-560 | 700 | 137 | 560 | 1200 | 1800 | 1655 | 1200 | 2200 | 3150 |
| AD-BPF-630 | 800 | 157 | 630 | 1200 | 1800 | 1655 | 1200 | 2200 | 3200 |
| AD-BPF-710 | 900 | 177 | 710 | 1200 | 2100 | 1840 | 1500 | 2300 | 3350 |
| AD-BPF-800 | 1000 | 196 | 800 | 1200 | 2100 | 1840 | 1500 | 2300 | 3450 |
| AD-BPF-900 | 1125 | 221 | 900 | 1200 | 2100 | 1840 | 1500 | 2300 | 3600 |
| AD-BPF-1000 | 1250 | 245 | 1000 | 1200 | 2100 | 1840 | 1500 | 2300 | 3800 |
| AD-BPF-1120 | 1400 | 275 | 1120 | 1200 | 2100 | 1840 | 1500 | 2300 | 3950 |
| AD-BPF-1250 | 1600 | 314 | 1250 | 1200 | 2100 | 1840 | 1500 | 2300 | 4150 |
| AD-BPF-1400 | 1750 | 343 | 1400 | 1200 | 2300 | 3330 | 1500 | 2400 | 4350 |
| AD-BPF-1600 | 2000 | 392 | 1600 | 1200 | 2300 | 3330 | 1500 | 2400 | 4500 |
| AD-BPF-1800 | 2250 | 441 | 1800 | 1200 | 2300 | 3330 | 1800 | 2400 | 4750 |
| AD-BPF-2000 | 2500 | 490 | 2000 | 1200 | 2300 | 3330 | 1800 | 2400 | 4950 |
| AD-BPF-2240 | 2800 | 549 | 2240 | 1200 | 2300 | 3330 | 1800 | 2400 | 5100 |
| AD-BPF-2500 | 3150 | 618 | 2500 | 1200 | 2300 | 3330 | 1800 | 2400 | 5300 |
| AD-BPF-2800 | 3500 | 686 | 2800 | 1200 | 2300 | 3330 | 1800 | 2400 | 5450 |
| AD-BPF-3150 | 4000 | 770 | 3150 | 1200 | 2300 | 3330 | 1800 | 2400 | 5600 |
主要应用领域：
冶金：煤气风机、除尘风机、高炉鼓风机、除磷泵、锅炉给水泵等；
火力发电及供热：引风机、送风机、一次风机、增压风机、凝结水泵、给水泵、循环水泵等；
矿业：通风机、皮带机、进料泵、排水泵等；
石油化工：注水泵、压缩机、油泵等；
造纸：打浆机、真空泵等
水泥：高温风机、生料磨风机、窑头排风机、窑尾排风机、除尘风机、生料磨风机等
制药：清洗泵、发酵管搅拌机等
市政工程：供水泵、污水泵、热网泵等
使用高压变频器可以带来哪些好处：
1、改善生产过程工艺和质量控制；
2、嵌入式的PID控制器提高对流量, 压力等变化参数的精Q控制；
3、失电跨越和飞车启动保证在短暂失电情况下的持续运行；
4、友好的客户接口便于系统集成；
5、系统效率高达98%以上（不含移相变压器）， 降低系统运行成本；
6、优化风机和水泵的运行确保了极高的能源节约，缩短投资回报期；
7、使用集成变压器, 采用三进三出的安装方式， 实现最小化的工程量；
8、减小机械应力，消除管道水锤效应，降低维护成本；
9、多电平电压输出，电流控制启动，减少对电机的冲击；
完善的保护措施
过流保护
过载保护
变压器过温报警/超温保护
变频器过热保护
欠压，过压保护
电机过载保护（外接）
散热风机异常报警
网侧的电源保护
柜门电磁锁保护
滤网堵塞告警
输出短路保护
输入/输出缺相保护
通讯故障保护
输出接地保护
技术特点：
1、AD-BPF系列高压变频器采用“单元串联多电平”的拓扑结构，具有输入输出谐波小，输出波形好；
2、“高-高”直接输入输出方式，直接高压输出，不需升压变压器；
3、控制采用无速度传感器矢量控制，控制系统采用32位浮点运算DSP芯片，运算速度更快；
4、变频器功率单元和主控系统通讯采用光纤连接，具有很高的通信速率和抗干扰能力，安全性好；
5、瞬时停电再起功能，在35%的电压下降情况下变频器能继续运行而不跳闸；
6、独有的快速功率单元旁路技术，功率单元出现故障时仍可以继续运行而不跳机；
7、变频装置对输出电缆长度无任何要求，电机不会受到共模电压和dv/dt的影响。

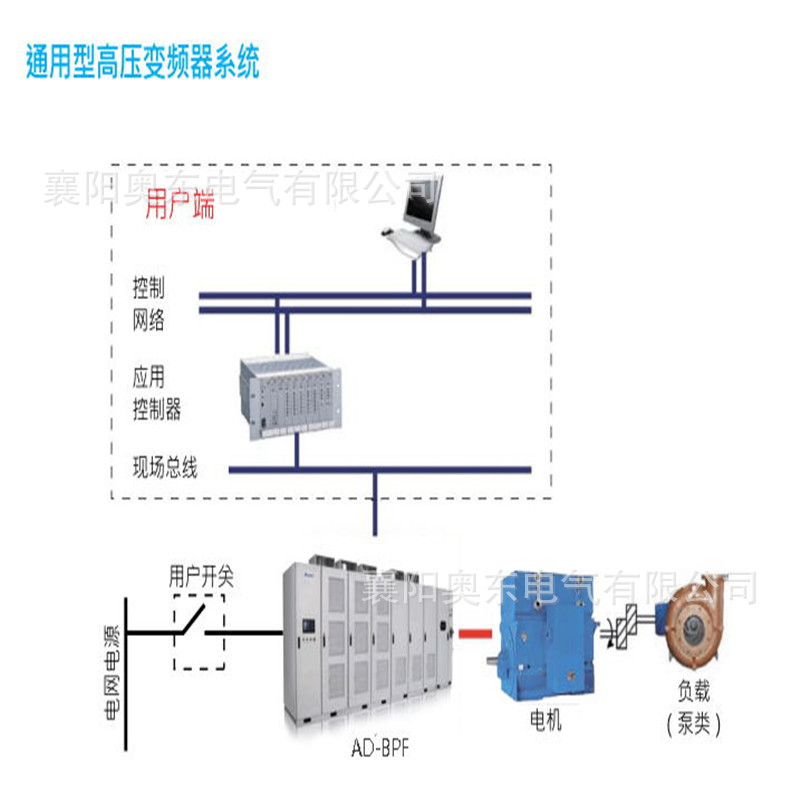

通用型高压变频器系统：

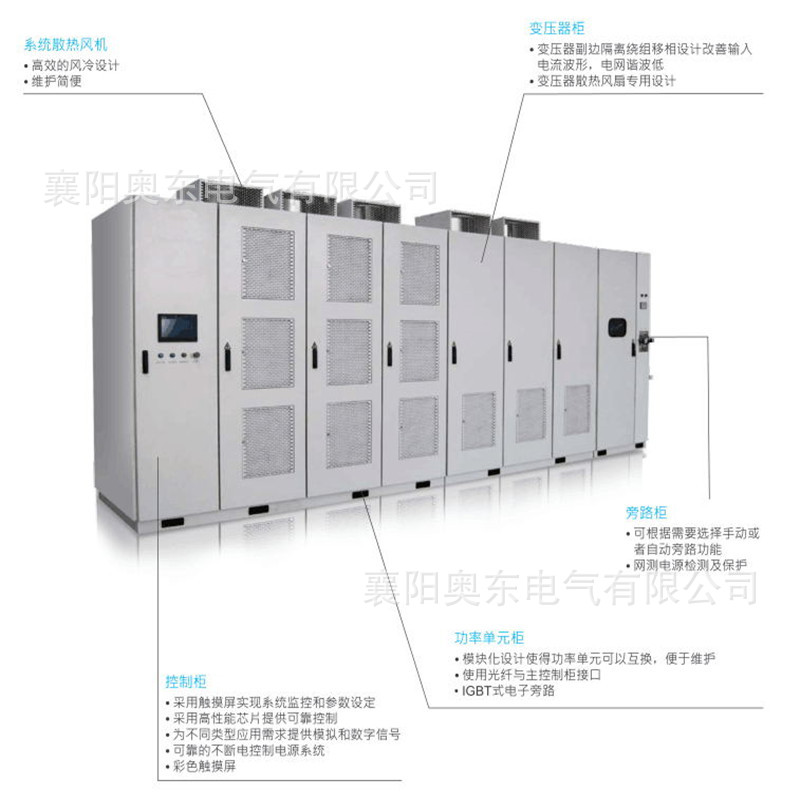

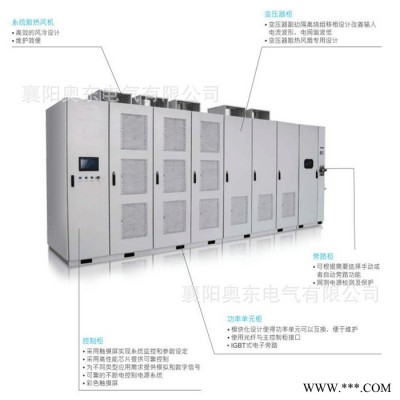

高压变频器由系统散热风机、变压器柜、控制柜、功率单元柜、旁路柜组成（看奥东电气图解高压变频器说明）（技术咨询热线：0710-3231378 13476391968 乔工）

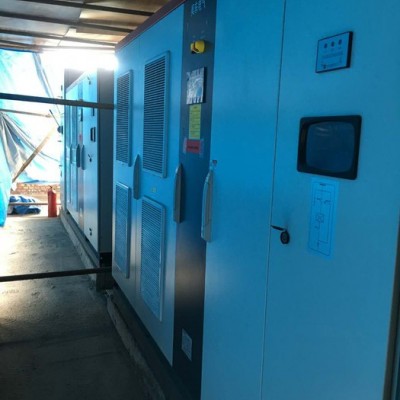

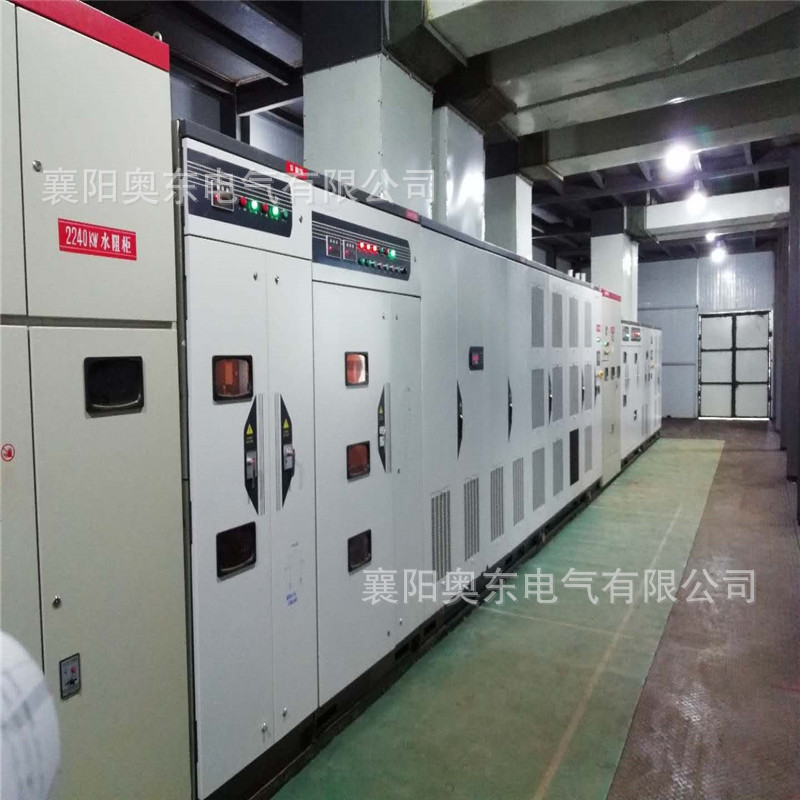

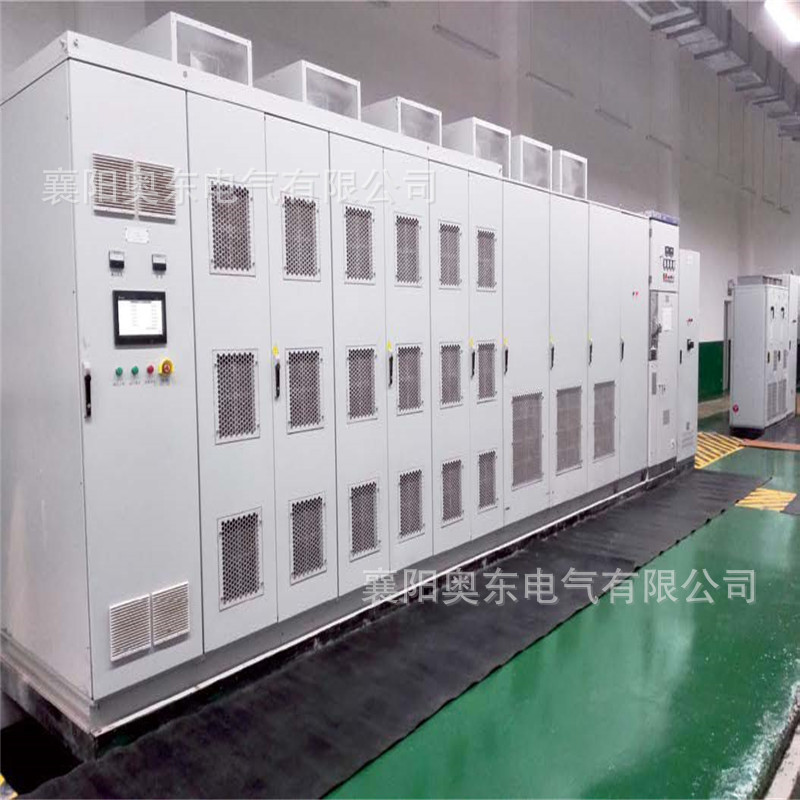

变频器现场使用图片：
奥东电气生产的10KV高压变频器质量好，老牌生产厂家，质量服务信得过，用奥东电气高压变频器质量有保证，首先奥东电生产的AD-BPF系列高压变频器通过一系列的严格过程控制和检验手段，保证高可靠性和质量。并且产品通过了国际相关机构的验证和测试，为了保证电机能够正常按照设计的状况运行，奥东电气建立了一间多兆瓦测试试验室，每台高压变频器出厂前均按照满载进行老化试验。通过复杂的测试程序可以减少设备现场安装投运时间。高压变频器 提升机高压变频器价 奥东电气厂家直供 诚招代理
