品牌：中煤
收线电机额定功率：≥15KW
开合电机功率：≥1.5KW
起订：1副
供应：10000副
发货：10天内
| 收线电机额定功率 | ≥15KW |
|---|---|
| 开合电机功率 | ≥1.5KW |
| 升降电机 | ≥3.0kWX2 |
| 产地 | 山东 |
| 类别 | 收卷机 |
| 适用范围 | 机械行业 |
| 用途 | 收卷 |
| 品牌 | 中煤 |
| 型号 | 电缆收卷机 |
| 加工定制 | 是 |

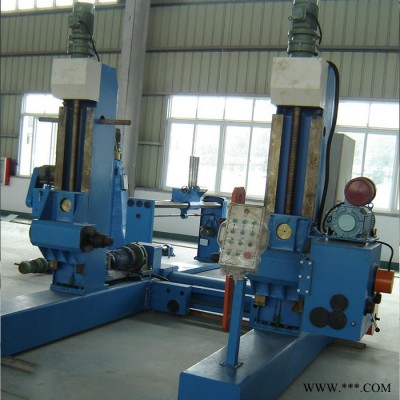

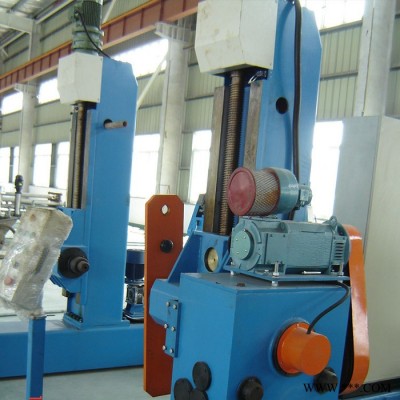

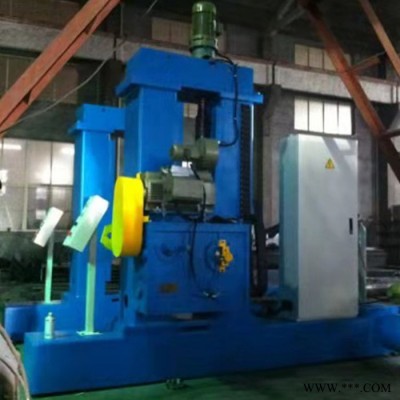

电缆收卷机
主要技术要求
本设备用于地面收放各种矿用电缆。
适用于收放弯曲半径小于55mm不同型号的电缆，适用卷筒宽度为
1250—1950mm、直径小于φ3150的卷筒，被卷电缆重量大不高于18吨，电缆卷筒与主机配套。
主机架采用钢板焊接结构，变频驱动，工作平稳可靠，机器结构紧凑，钢性好使用无需打底座。
电缆卷取机采用开式结构，即电缆卷筒与驱动输出轴脱开后，即可吊取卷筒，方便快捷。
采用操作面板或者遥控器，只需一人即可操控。
具械排缆功能，使得电缆缠绕整齐。
卷放电缆时，可实现电缆自动计长功能，以方便电缆使用管理。
重型卷筒采用钢板焊接结构，采用国标钢材，坚固耐用。
主机的卷筒轴支撑坚固耐用，摩擦阻力小。
控制方式：V/F控制与矢量控制。
控制器内置PLC，实现异常指示及报警，具备触摸屏，可显示运行状态，调
整运行参数。
提供过流、过压、欠压、过温、缺相、过载等保护功能。
设备顾色：主体橘色，设备两侧为警示条纹色。
设备操作方向：面对设备左放右收。
具备完善的吊装及叉运附件。
主要技术参数
产品型号 XM3150
收线电机额定功率 ≥15KW
开合电机功率 ≥1.5KW
升降电机 ≥3.0kWX2
行走电机 ≥1.5Kw伺服电机
设计速度 7r/min 17r/min 37r/min
收线驱动 变频
工作电压 AC 380/660V
大牵引力 ≥40kN
大可用卷筒 φ3150mm
适用卷筒宽度 1250~1950mm
控制方式 操作面板或遥控器
电缆计长精度 ≤200mm
收放线机重量 3.6t
计米器重量 70kg
卷筒外径 3150mm
卷筒内径 1500mm
卷筒宽度 1950mm
大载荷 ≥18t
卷筒材质 Q235
适用电缆 弯曲半径小于55mm
被卷电缆重量 不高于18t
电缆卷取机结构 开式结构
机械排缆功能 具备
控制方式 V/F控制与矢量控制
