品牌：长能
加工定制：是
类型：高压电缆分接箱
起订：1台
| 加工定制 | 是 |
|---|---|
| 类型 | 高压电缆分接箱 |
| 外壳材质 | 不锈钢 |
| 额定电压 | 10/20/35（KV） |
| 额定电流 | 630（KA） |
| 短路关合电流 | 63（KA） |
| 防护等级 | 33 |
| 产品认证 | GB/DL/ANSI |
| 适用范围 | 欧式、美式电缆高压分支箱 |
| 是否跨境货源 | 否 |
| 品牌 | 其他 |
| 型号 | DF/DFO/KDFO |
产品概述

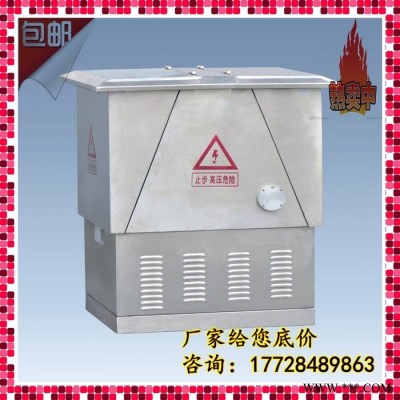

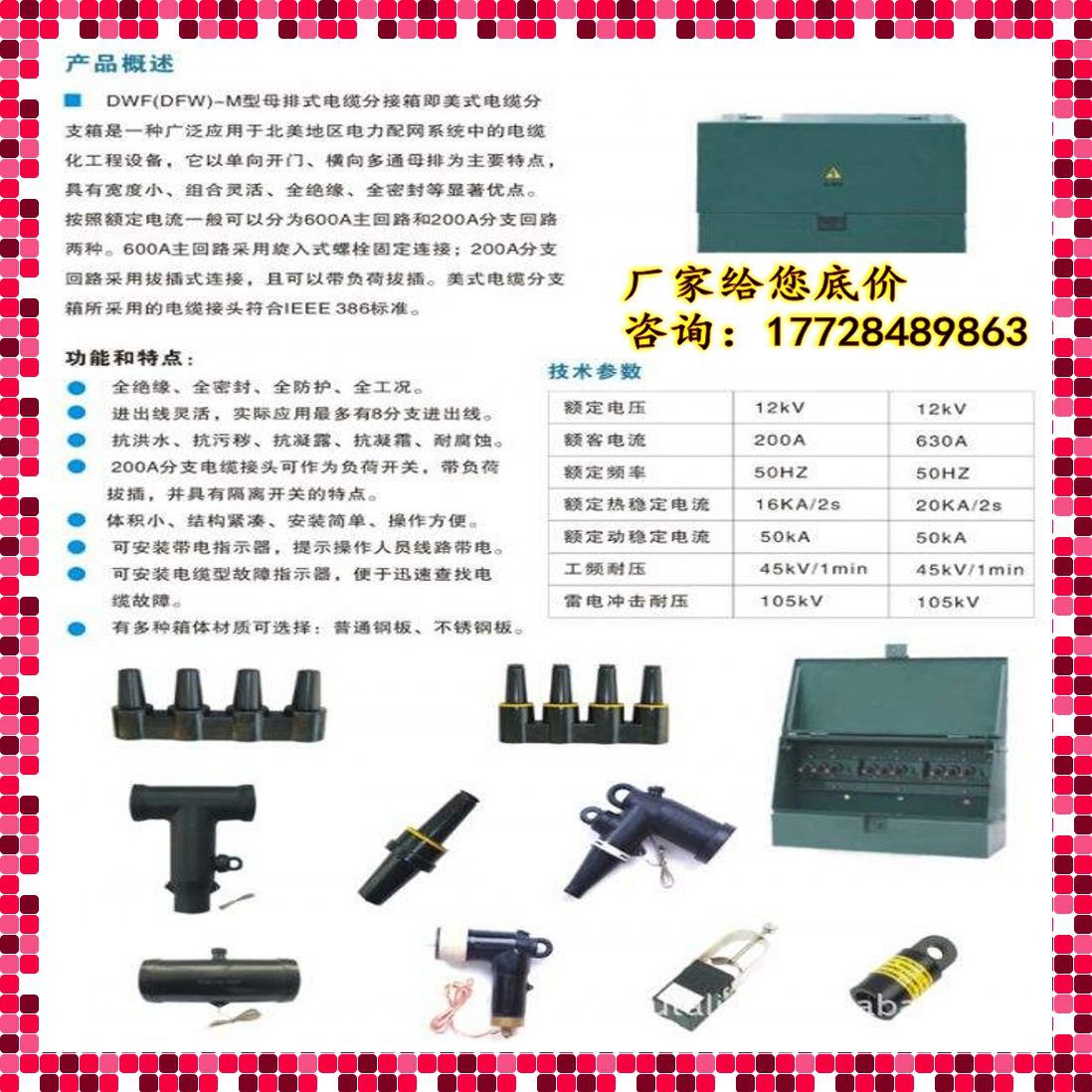

电缆分支箱系列分为三类：DF美式电缆分支箱、DFO欧式电缆分支箱、KDFO带开关电缆分支箱。

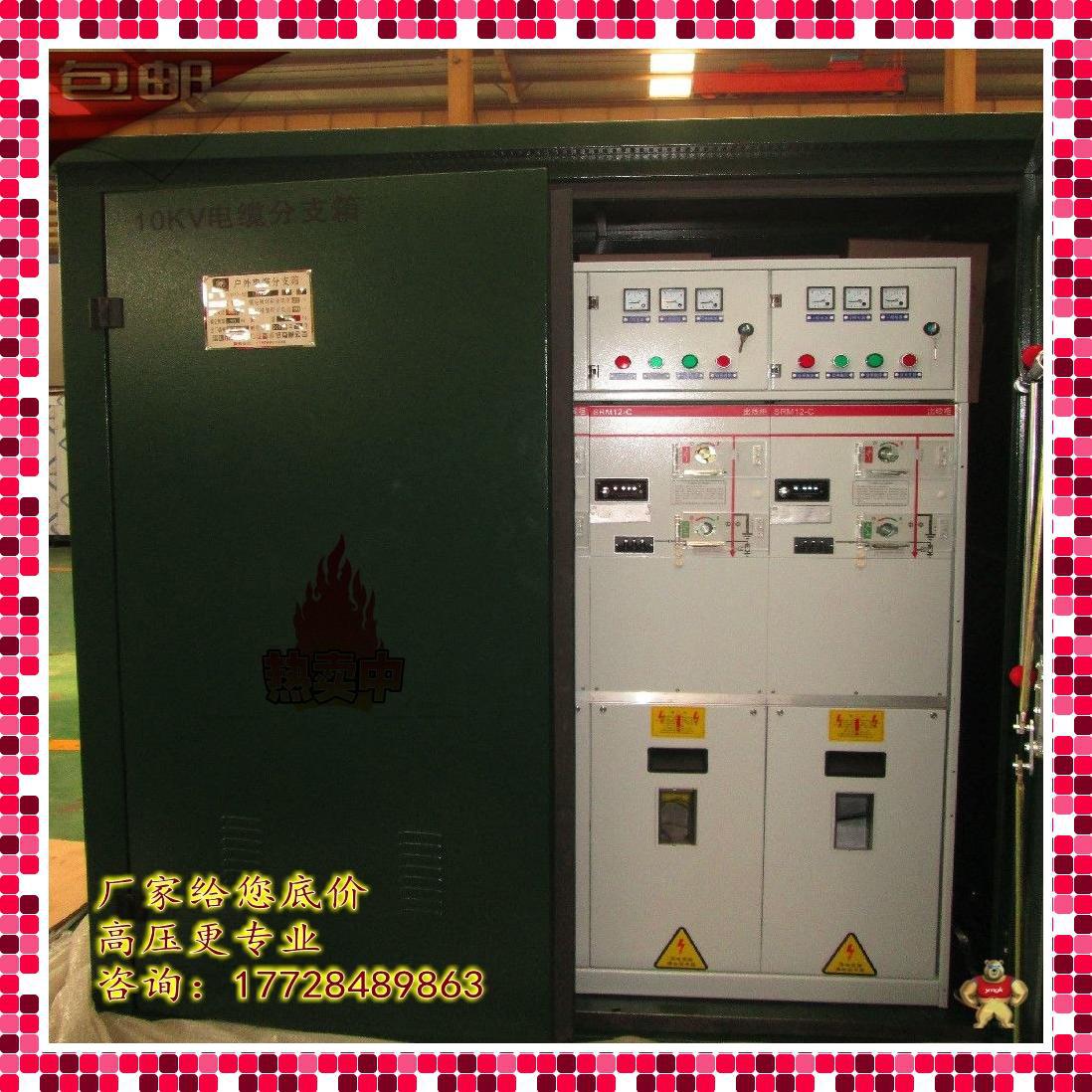

电缆分支箱采用美式或欧式全绝缘电缆附件，其中带开关分支箱的连接方式简单、组合方便，可靠性极高，在某些场合下可以替代环网柜使用，具有部分环网柜功能。

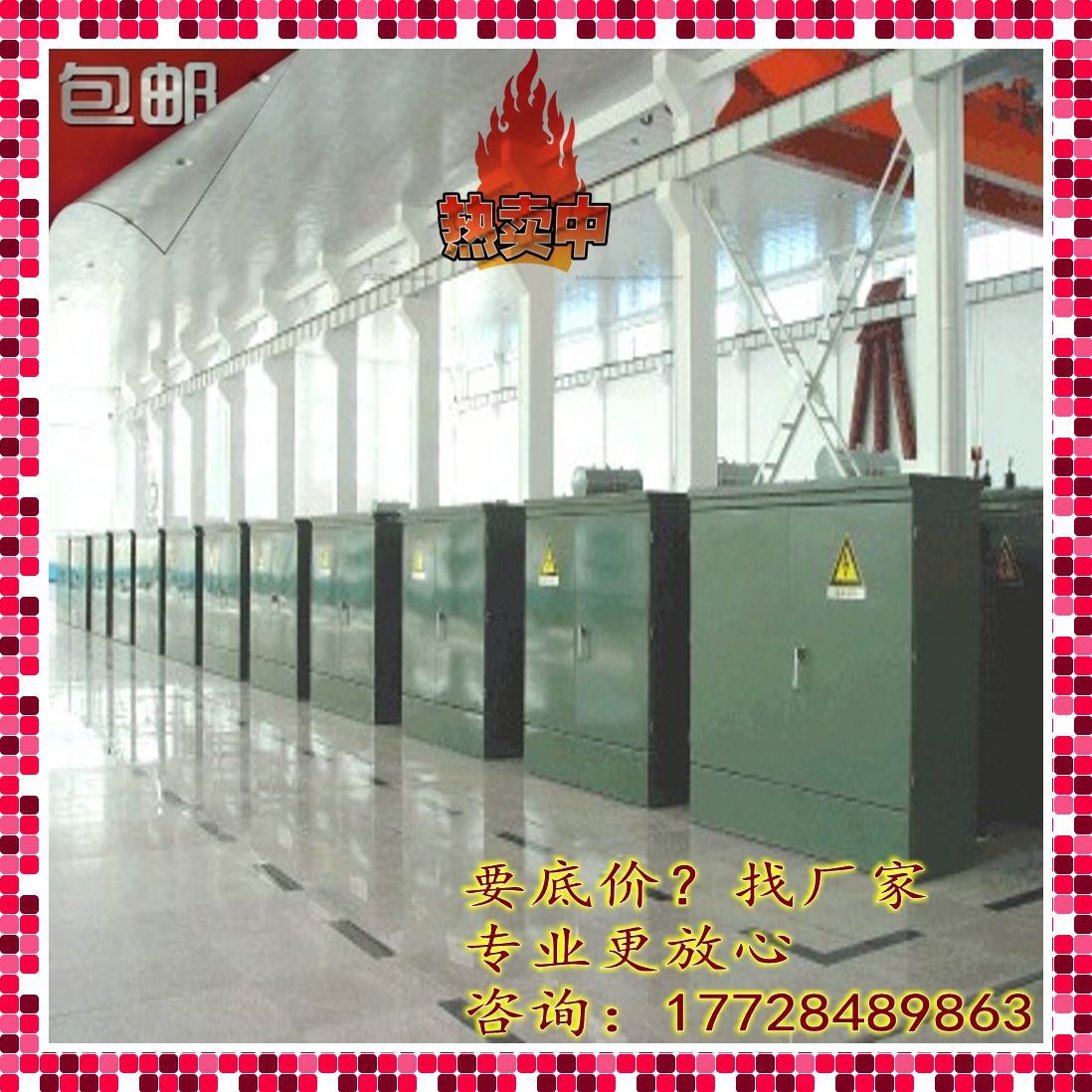

电缆分支箱已广泛地应用于全国各地的商业中心、工业园区及城市密集区，受到广大用户的一致好评，是目前城乡电网改造的理想产品。点击查看详细资料 >
使用环境条件：
安装位置：户外
环境温度：-30℃－+55℃
海拔高度：≤2000m
环境湿度：月平均≤90% 日平均≤95%
风 速：≤35m/s
适用标准：
符合最新版本的GB、DL、ANSI（美国国家标准局）及IEEE（国际电子电力工程师协会）技术标准。
产品特点:
l 全绝缘、全密封结构，可靠保证人身安全
l 防尘、防火、耐腐蚀、免维护，适用任何恶劣环境
l 组合灵活，满足多种接线要求
l 结构紧凑、安装简单、操作方便

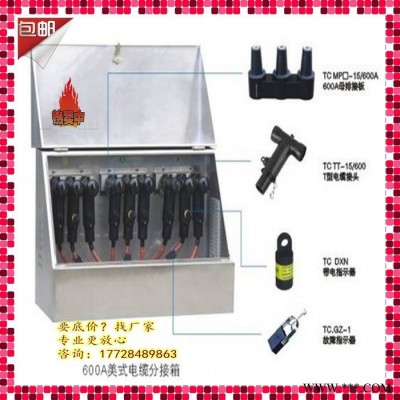

l 200A分支电缆插头可带负荷拔插，具有隔离开关的功能
l 可加装短路及接地故障指示器，便于迅速查找电缆故障
技术参数
电缆分支箱主要技术参数:
项目名称 | 单位 | 参 数 |
额定电压 | KV | 12 / 24 |
额定电流 | A | 600 / 630 |
额定短时耐受电流 | kA | 31.5 |
1分钟工频耐压 | kV | 42 / 65 |
15分钟直流耐压 | kV | 53 / 72 |
雷电冲击耐压 | kV | 105 / 125 |
负荷开关主要技术参数:
项目名称 | 单位 | 参 数 | |
额定电压 | kV | 12/ 24 | |
额定频率 | Hz | 50 | |
额定电流 | A | 630 | |
额定短路关合电流 | kA | 50 | |
额定短时耐受电流 | kA | 20(3s) / 25(1s) | |
额定瞬时耐受电流(峰值) | kA | 50 / 63 | |
额定有功负载开断电流 | A | 630 | |
操作机构额定电压 | V | AC/DC220V、AC/DC110V、DC48V、DC24V | |
额定转移电流 | A | 1800 | |
1min工频耐受电压 | 相间及对地 | kV | 42/65 |
断口间 | kV | 48/79 | |
雷电冲击耐受电压 | 相间及对地 | kV | 75/125 |
断口间 | kV | 85/145 | |
机械寿命：负荷开关/接地开关 | 次 | 10000次/3000次 | |
SF6气体标准充气压力（20℃） | Bar | 0.4 | |
SF6气体年泄露率 | % | ≤0.05 | |
电缆附件的主要技术参数:
项目名称 | 单位 | 参 数 | |
额定电压 | kV | 12 / 24 | |
额定频率 | Hz | 50 | |
额定电流 | A | 250 | 630 |
热稳定电流 | kA | 20（2s） | 31.5（2s） |
动稳定电流 | kA | 50 | 110 |
工频耐压（1min） | kV | 45 / 55（75） | |
直流耐压（15min） | kV | 53 / 72（108 ） | |
冲击耐压 | kV | 105 / 125（170） | |
局部放电 | pc | ≤10 | |
温 升 | K | 65 | |
回路电阻 | μΩ | ≤100 | ≤40 |
屏蔽电阻 | Ω | ≤5000 | |

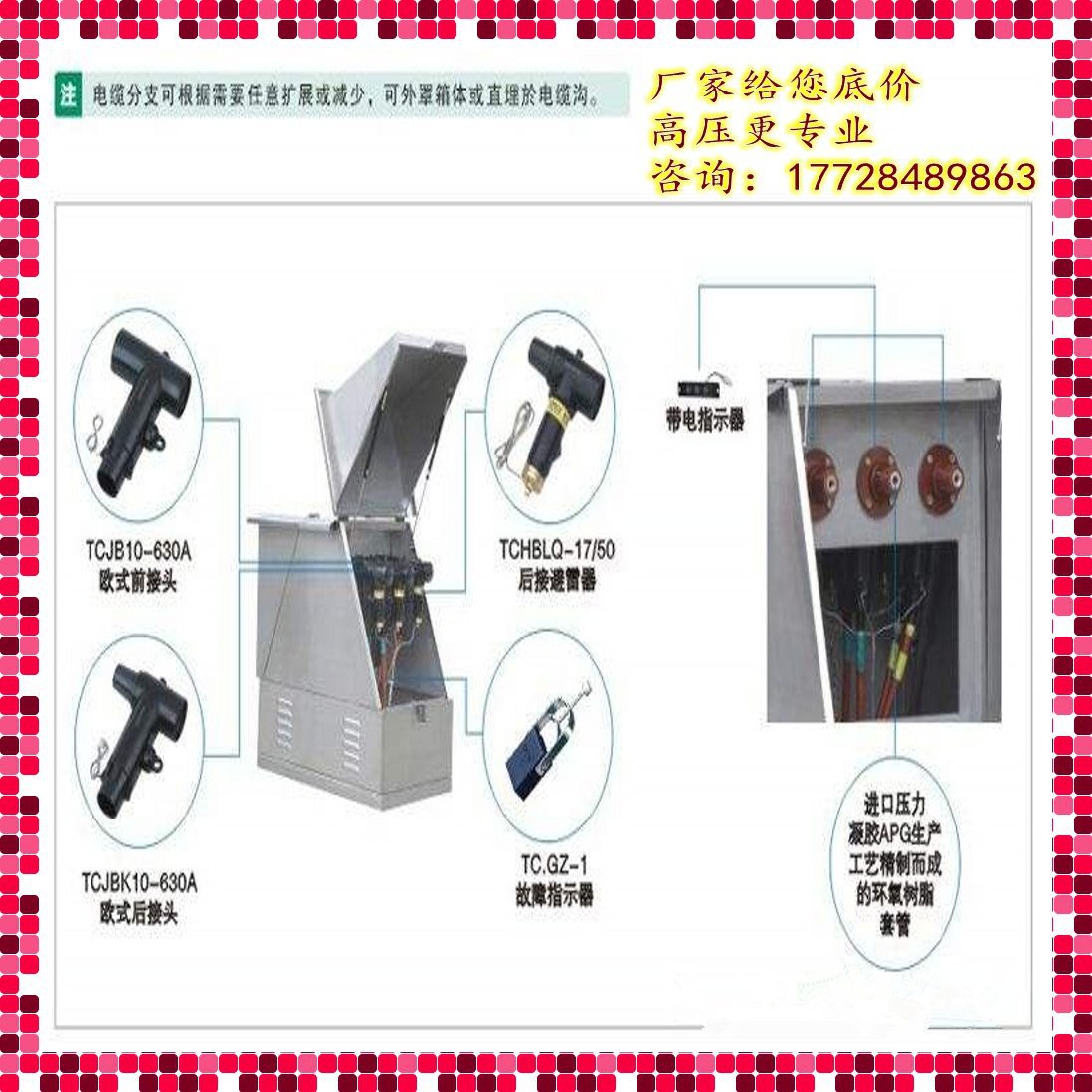

注： 1.所有的电缆接头适用于交联聚乙烯绝缘电缆。 2.美式200A肘型电缆插头适用电缆标称截面为35~150mm2。 3.美式600A T型电缆接头适用电缆标称截面为50~500 mm2。 4.欧式前、后接头、π型头适用电缆标称截面为35~500 mm2。 5.欧式肘型电缆插头、直通式电缆头适用电缆标称截面为35~150mm2。 6.以上标注适用于12kV电缆附件，24kV电缆附件适用情况请与本公司咨询。 | |||
中山长能电力技术有限公司，是专业生产销售、代理高压和超高压500kV、220kV、110kV、66kV及以下的全套电力物资。产品涵盖：高压电力电缆、电缆终端头、中间接头、接地同轴电缆、避雷器、直接和保护接地箱及配套的其他金具和夹具、变压器、分接箱等其他输配电设备。产品厂家是南网、国网的合格供应商，行业一线品牌。并提供专业的工程问题咨询服务及相关售后维护。我司的宗旨：致力于高压、超高压电力工程物资的全套售前交流，底价供应，技术及售后服务。另外，我司代理其他电力施工队的电缆及附件的敷设与安装，型式试验及竣工试验等。
