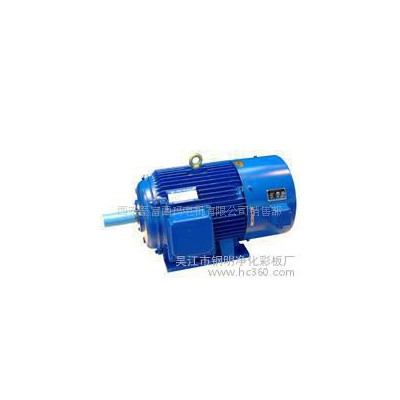

YVP/YVF132S-8 2.2KW 380V三相异步交流变频电机 西安西玛电机

QQ：798027682 手机：152 9119 6227

一、概述：YJTG/YVP/YVF           /YVP/YVF
YVF / YVP /YJTG系列变频调速三相异步电机是为适应市场需要，在引进国外先进技术及总结本厂多年生产YJT系列变频调速电机经验的基础上而开发研制的新一代变频调速电机。
在电磁设计方面，对定、转子槽形及绕组形式、接法等进行了调整，使其能适应变频器电源供电的状况，并且，既能保证电机在高频时的过载能力，又能在低频时保持恒转矩输出。在结构设计方面，安装尺寸与Y系列电机相同，除长度尺寸小外，其它外形尺寸亦与Y系列电机相同，互换性强，便于用户配套使用。该系列电机采用独立的轴流通风机强迫通风，保证电机在整个频率范围内均具有较好的冷却效果，温升不超过规定值。
YVF / YVP /YJTG系列变频调速三相异步电机与变频装置构成的调速系统，与其它调速方式相比，节能效果显著，调速性能好，调速范围广，具有噪音低、振动小，可与国内外各种变频器配套的特点，可广泛应用于轻工、纺织、化工、冶金、机床等行业的恒转矩、恒功率调速的场合及风机、水泵等的节能调速，有助于实现调速系统的自动化控制。
YVF / YVP /YJTG系列电机的4极电机符合《小型变频变压调速电机及电源技术条件》JB/T7118-93的规定，其它极数的电机符合IEC34-1的规定，也符合GB/T755的规定。

二、型号说明：
以YVF / YVP /YJTG200L1-6为例：YVF / YVP /YJTG表示电机型号；200表示中心高（mm）；L表示机座长度代号；1表示铁心长度代号；6表示电机极数。

三、使用条件：
1、海拔不超过1000m。
2、环境空气温度随季节而变化，但不超过40℃，最低不超过-15℃。
3、最湿月平均相对湿度为90%，同时该月月平均最低温度不高于25℃。

四、结构形式：
1、外壳防护等级为IP44，也可按用户要求制成IP54。
2、冷却方式为全封闭带轴流通风机冷却（IC416）。
3、根据用户要求可带各种高分辨率的传感器（光电编吗器、旋转变压器及测速发电机）。
4、根据用户要求可带电磁制动器械（通电、失电制动均可）、齿轮减速机等附件。
5、从轴伸端视之，电机接线盒位于机座右侧，也可按用户要求位于机座左侧或顶部。

五、主要技术性能及技术参数：
1、电机为连续工作制。
2、额定电压为380V，额定频率为50HZ。也可根据用户要求确定额定点的电压和频率。
3、绝缘等级为F级。
4、H80-255中心高，5-50HZ为恒转矩调速，H250-355中心高，3-50HZ为恒转矩调速，50-100HZ为恒功率调速。也可根据用户要求确定高频范围。
5、过载能力强。
6、低速性能好。
7、280及以下机座号为Y接法，315 355为△接法。

六、订货须知：
1、订货时请注明电机瑾、额定功率、额定电压、额定频率、高频范围（对2极电机尤为重要）、安装形式等。
2、若对电机电压等级、调速特性、绝缘等级、防护等级、安装尺寸等有特殊要求，请在订货时说明，另行商议。
3、本资料仅供参考。

七、技术数据：
表中数据是电压为380V、频率为50HZ的设计值，仅供参考。
2极电机（50HZ同步转速为3000r/min）。
