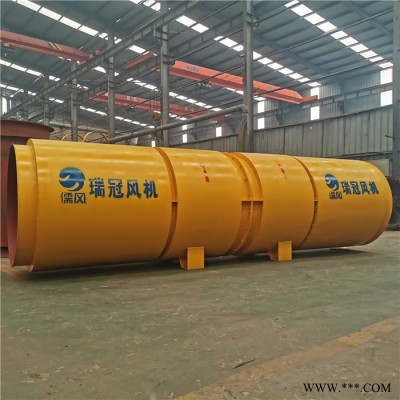

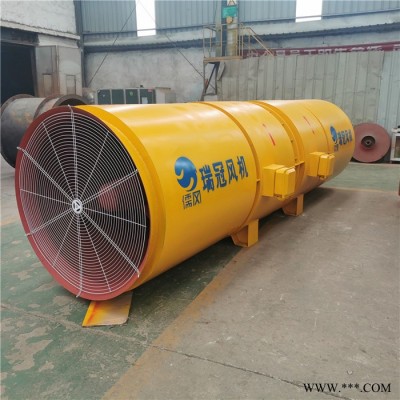

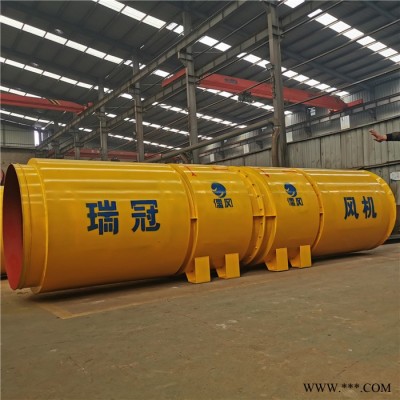

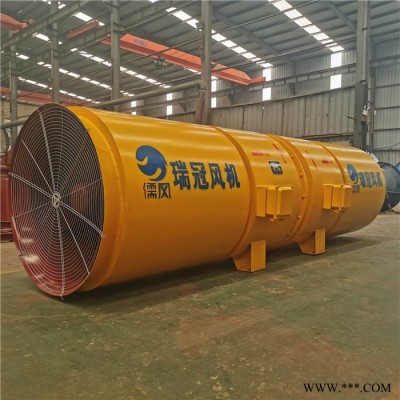

瑞冠SDF 隧道风机 公路隧道通风机

SDF隧道风机

1、主要用途及适用范围：
SDF型隧道压入式对旋轴流通风机主要适用于高铁、高速公路、铁路、引水隧洞、金属矿山等领域，通过风带作压入式送

风，输送气体温度不超过80℃，不可有腐蚀性，气体的含尘量不超过200mg/m3。
2、结构及其特点：
（1）该系列通风机有集风器、一级风机、二级风机、电动机、消声器、风带接口等部分组成。 每级均由额定功率相同的

电机驱动，叶轮直连装在电机轴上，相邻两级间的叶轮旋转方向相反。气体进入一级叶轮获得能量后， 经第二级叶轮加

速排出。后级叶轮兼备轴流风机的静叶功能，同时增加气体流量，从而达到更高的风压和效率。风机可从中间法兰处拆开，

单节使用，但要注意安全，防止异物吸入导致叶轮损坏。

      机体及结构均采用钢板焊接而成，叶轮采用机翼流线型叶片，风机采用电动机与叶轮直联方式，传动可靠，整体结构简

单紧凑，坚固耐用，使用安全，维修方便。

  （2）结构紧凑、噪声低、效率高、风动性能好、风压高、在工作区域运行稳定，高效应用范围宽等特点。 根据掘进面长

度和巷道不同的通风要求，即可整机使用，又可分级使用，从而减少能耗，是隧道掘进局部通风的理想设备。适用于地铁、

引水工程以及石油管道工程等小断面作业尤为显著。
（3）我公司可根据隧道工程的具体要求，在风机进风口部分设置变径，与前面风机对接   ，以实现长距离隧道接力送风，

以取得更好的通风效果。

3、风机的安装、运行、维护：

         本产品可放在隧道地面使用，也可支撑在支架上使用。风机使用环境气体温度为-15至50度，海拔不应超过1000米，

 所用电源的额定频率为50Hz。

         SDF隧道运营射流风机在安装时，不得磕碰及损坏风机，不得对风机施焊。 安装风机除满足隧道限界的要求外应保

证风机轴线与隧道中心线平行，否则将增加风速损失。

         射流风机的运行控制一般是根据CO浓度来决定开一台或一组，选择高速档或低速档。

        射流风机启动时，为减少对电网的冲击，应逐台启动，即上一台风机达到额定转速后，再接通下一台风机的电源，如

直接启动一般间隔120秒。射流风机正反身换转射，应等叶轮完全停止后再接能电源。射流风机无须特殊的保养工作。为了

保养风机洁净，可根据污染情况，定期擦拭风机外表面。
