漆包线焊接机

漆包线焊接机|漆包线束焊接设备|电机漆包线焊接设备|单股线焊接设备|单股漆

包线与多股线焊连设备|漆包线超声波焊接|多股漆包线焊接|漆包线搭接，详情请

咨（联系人：刘奇明 电话：18306195965 www.nikecsb.com/z1-qbx.html）

漆包线束焊接机构造

漆包线束焊接机SKJ-X20PB由两部分构成，机架和控制箱，用控制电缆和输气软管

连接。

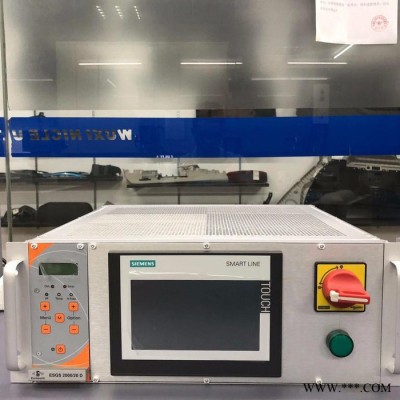

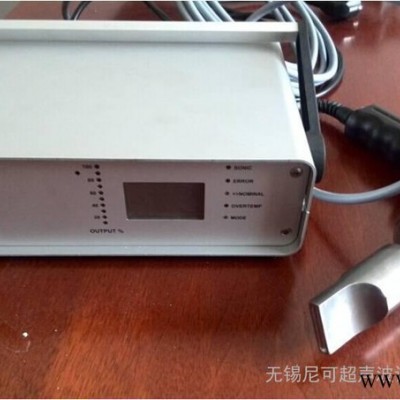

1漆包线束焊接机控制系统：超声波金属焊线机控制系统是一个微处理器控制系统

，可以使超声波金属焊线机运行在时间、能量或高度控制模式下。推荐的工作模

式是时间控制模式，即控制系统在焊接高度达到一个设定值时停止焊接。

2 漆包线束焊接机机架部分：机架是由一套超声波组件和包括机械夹具的底部装

配单元构成，工作频率为20KHz。超声波组件则是由三个**重要的元件构成：换

能器、放大器及与焊头配套的焊座，其中，焊头与焊座都是可更换的，在**大限

度上降低成本。SKJ- D2036型超声波金属点焊机通过不同的设置能够在不同的平

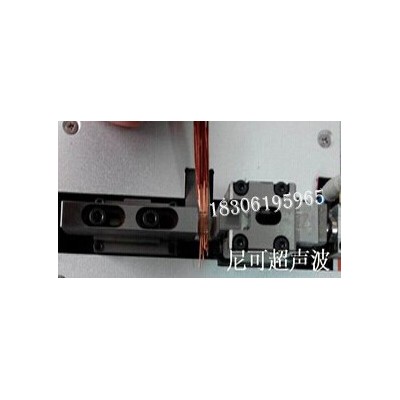

台上进行不同的焊接，工具头（包括焊头与焊座）也可以随意变换方向以满足在

不同位置上的焊接要求。焊头被设计成有4个工作面，焊座有2个面，但整个工具

头的使用寿命的长短是有多方面的因素决定的，首先，是设备的使用方式；其次

，是被焊接材料的硬度等级；第三，是焊缝与烧焊点之间的距离（至少60mm）；

第四，是设备的使用率，这是一个比较重要的因素，通常来讲，工具头的使用寿

命可以达到300000次。系统能提供**高2.0-3.6KW的标准电源功率输出，在实际

的应用中，功率输出**高会达到95%负载，仍然会有5%的储备。
