| 材质 | 铸铁 |
|---|---|
| 性能 | 耐磨 |
| 用途 | 增压泵 |
| 驱动方式 | 电动 |
| 输送介质 | 清水泵 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 流量 | 155（m3/h） |
| 叶轮数目 | 3个 |
| 扬程 | 90（m） |
| 吸入口径 | 150（mm） |
| 排出口径 | 150（mm） |
| 结构原理 | 喷射泵 |
| 级数 | 多级 |
| 电压 | 380（V） |
| 规格 | 泵头,成泵,整机 |
| 转速 | 1480转/分 |
| 电机功率 | 75KW |
| 品牌 | 奇朔 |
| 型号 | 150D-30*3 |

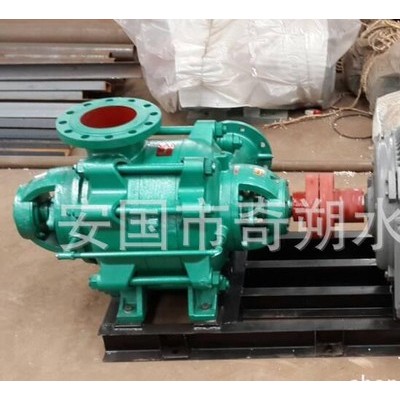

一、D型多级离心泵产品概述：
D型卧式多级离心泵，供输送清水及物理化学性质类似于水的液体之用。本泵扬程为19－245.7m，流量为18至162m3/h。液体的**高温度不超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
D型卧式多级离心泵供输送不含固体颗粒，温度低于80℃的清水或物理化学性质类似于水的液体，适用于矿山和城市给排水工程之用 DF型卧式多级离心泵供输-20℃~105℃，不含固体颗粒，有腐蚀性的液体，泵的进口允许压力为0.6MPa DM型泵供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合。
二、D型卧式多级离心泵产品特点：
1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
三、D型卧式多级离心泵型号意义
例如：80D12*5
80-吸入口直径(mm)
D-多级离心泵
12-单级扬程(m)
5-叶轮的数量
为提高多级离心泵运行效率，降低设备能耗，对影响多级离心泵组效率的因素进行分析，并提出改进措施。
二、D型卧式多级离心泵产品特点：
1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
三、D型卧式多级离心泵型号意义
例如：80D12*5
80-吸入口直径(mm)
D-多级离心泵
12-单级扬程(m)
5-叶轮的数量
为提高多级离心泵运行效率，降低设备能耗，对影响多级离心泵组效率的因素进行分析，并提出改进措施。

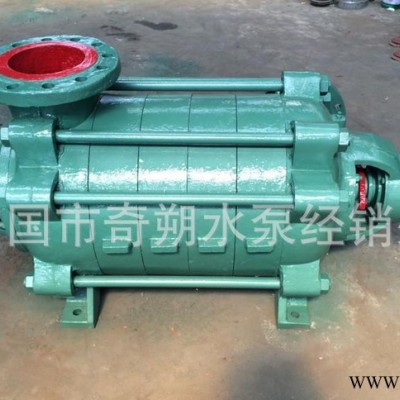

四、D型卧式多级离心泵产品结构说明
D型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D型卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为**铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为**炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。
五、D型卧式多级离心泵的性能范围：
流量Q：6.3~600m³/h
扬程H：17~850m
六、D型卧式多级离心泵的型号说明：
100 D 16 * 3
100是泵进口直径为100mm
D是多级离心泵
16是泵单级设计点扬程
