| 产品认证 | CCC |
|---|---|
| 额定电流 | 150A |
| 规格 | CP |
| 结构形式 | 固定式 |
| 外壳材质 | 铝合金 |
| 外形尺寸 | 210 |
| 壳体防护等级 | ip54 |
| 品牌 | 辛机悬臂 |
| 型号 | CP |
| 加工定制 | 是 |
| 短路关合电流 | 20KA |
上海辛机悬臂可按需定制，具体尺寸不同，型号不同，价格不同，以上价格仅供参考，请与卖家联系后拍下
联系人：郭先生 联系电话：18017658271 021－69015916
产品介绍:

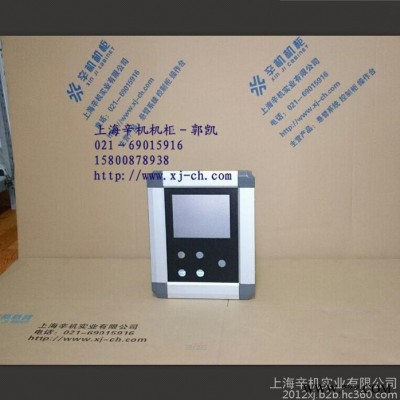

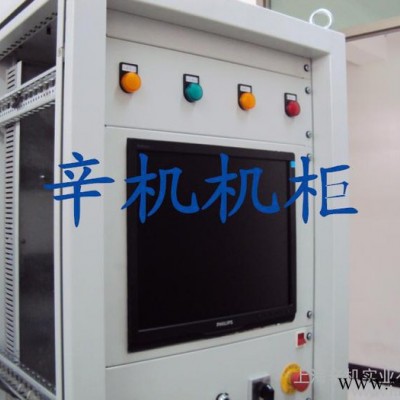

CP210/CP140系列控制箱由高品质阳极氧化铝型材和铝压
铸角部件拼接而成。简洁外观设计，结构稳固。表面阳极
氧化的铝型材更易于擦拭，始终保持箱体光亮如新。
控制箱广泛应用在数控机床，装配线及专用设备上各类
人机界面和附件的安装，配合悬臂或支撑系统，完全能
符合实际操作的要求，箱体尺寸完全按照需求定制。

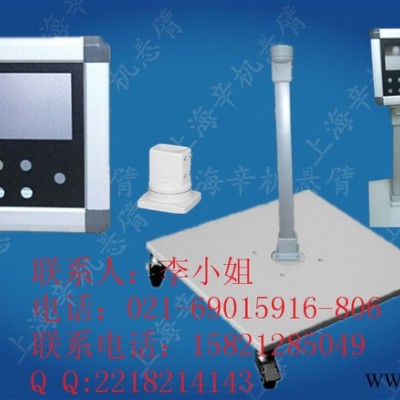

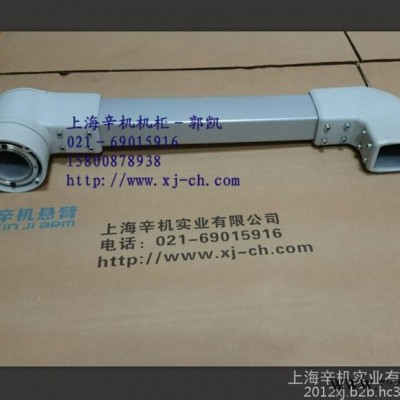

新型轻型系列悬臂4460配合44*60铝管，用于悬挂或支撑小型控制箱体。铝管表面采用喷塑处理，组件全部采用铝合金压铸工艺制造，在保证强度及合理的结构下，一日游重了外观的特有风格

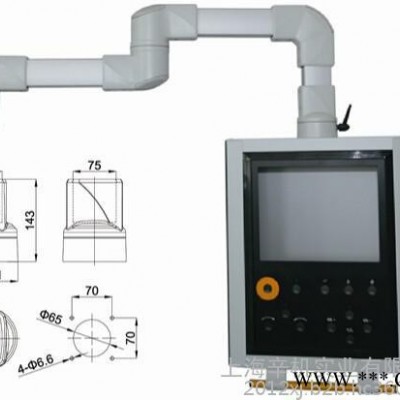

【悬臂系统】基本说明悬臂控制箱采用高质量铝型材制造，外表喷塑。广泛应用于数控机床，生产线及专用设备上数控系统和各类触摸屏的安装。
箱体通过转轴部件可直接安装于床身实现左侧单轴旋转或者右侧单轴旋转，也可制成标准对称箱体与各种悬臂或支撑系统配合使用，箱体尺寸可按要求定制。

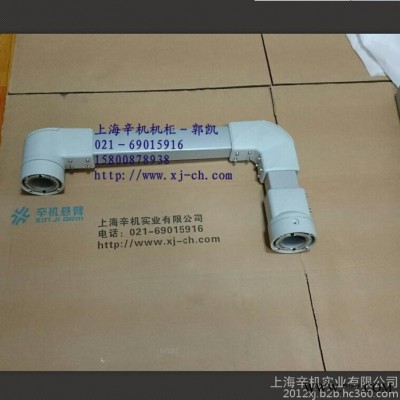

4460系列轻型悬臂组件配合44*60铝管，用于悬挂或支撑小型控制箱体。铝管表面采用喷塑处理，组件全部采用铝合金压铸工艺制造，在保证强度及合理的结构下，更注重了外观的特有风格。
悬臂系统 悬臂机柜 悬臂组件 55/75系列铝管 该系列中型悬臂组件配合55*75MM铝管
80系列中重型悬臂组件，配合80*80MM钢管用于悬挂或支撑控制箱体。设计中充分考虑
【悬臂系统】参数规格

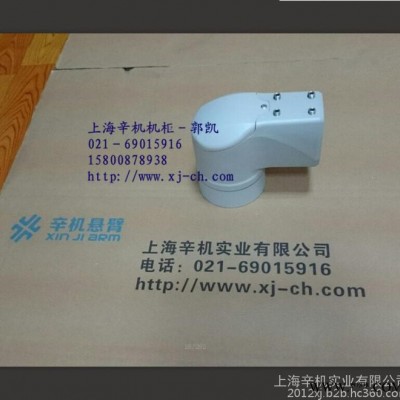

440.6.090.00 箱体连接件，材质铝，可水平旋转0-320°。
440.6.100.00 90°转角，材质铝。

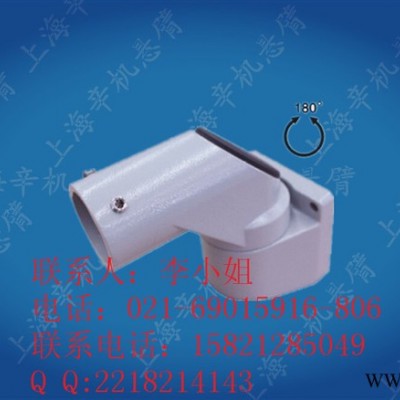

440.6.110.00 水平墙座，材质铝，可水平旋转0-180°。
440.6.120.00 顶座，材质铝，可水平旋转0-320°。
440.6.130.00 中间连接件，材质铝，可水平旋转0-320°。

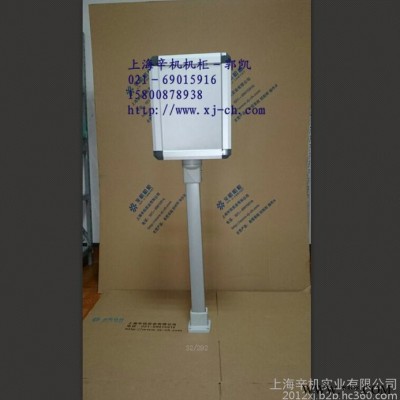

440.6.140.00 底座，材质铝。
440.6.150.00 90°箱体连接件，材质铝，可水平旋转0-320°。
440.6.170.00 垂直墙座，材质铝，可水平旋转0-180°。
440.6180.00 可旋转底座，材质铝，可水平旋转0-320°。
440.6.190.00 可旋转90°转角，材质铝，可水平旋转0-320°。

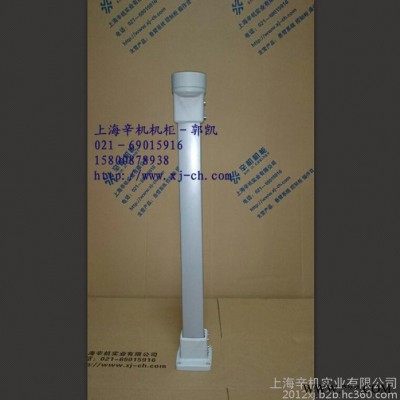

440.6.100.70 连接管，材质铝，长度1000mm，外径44*60，内径34*47。
800.8.500.00 底盘，材质钢，脚轮4个。

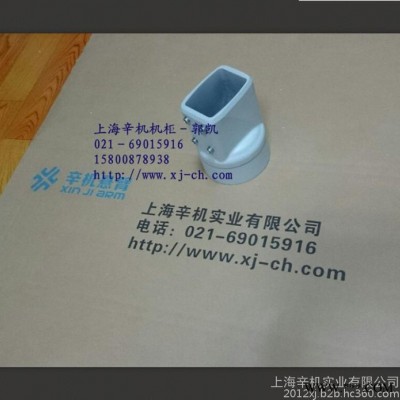

800.8.160.00 15度斜面连接件，材质压铸铝合金。
【悬臂系统】适用范围控制箱广泛应用在数控机床，装配线及专用设备上各类人机界面和附件的安装，配合悬臂或支撑系统，完全能符合实际操作的要求。
可根据客户箱体大小及承重提供不同规格的悬臂支架/悬臂系统。悬臂组件均可自由组合
【悬臂系统】售后服务上海辛机提供**的售后服务 联系电话：021－69015916
【悬臂系统】工作原理
1：悬臂操作箱箱体的宽度和高度可以自由选择
2：共有5种可选的侧面形式
3：符合现代化工业设计特点
4：独特设计的型材结构具有优良的散热性能
5：矩形前面板（能直接安装标准控制面板）
6:前面板可以从内部或者外部安装
7：从内部安装面板非常快速简便
8：箱体外侧不需要橡皮封垫
9：防护等级达到IP65
10：后面板有固定和可锁后门两种可选方式
11：后面板的安装不会影响到箱体内部的安装空间
12：悬臂控制箱内部安装槽能方便的配合弹簧螺母固定
