| 产地 | BXMD |
|---|---|
| 尺寸 | 定制 |
| 电压 | 220V |
| 防护等级 | IP65 |
| 结构形式 | 挂壁式 |
| 使用范围 | 1区2区危险场所 |
| 品牌 | 润发电器 |
| 加工定制 | 是 |
| 质量认证 | ISO9001 |
BXMD53防爆配电箱详细说明，
BXMD53防爆配电箱详细说明，
产品型号

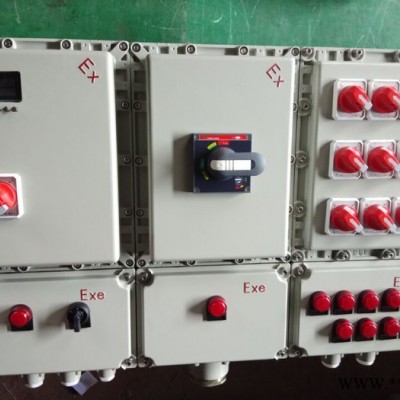

防爆照明配电箱俗称“防爆配电箱,防爆照明配电箱,铝合金防爆照明配电箱”,市面上有很多种的叫法,但真正的产品叫法是：防爆照明配电箱,常规的型号是：BXM53,BXM58,BXM52系列,BXM系列。三、型号含义
BX M D 53-□/□ □ □ □ □ □ □ □ □ □
WF1户外防中腐蚀
出线口规格
出线口数
出线口方向
进线口规格
进线口数
进线口方向
总开关电流
K：主回路带总开关
支路数
设计 序号
动力
照明
防爆配电箱
适用范围：
1.适用于气体环境1区,2区；2.适用于ⅡA,ⅡB,IIC级气体环境；
3.适用于温度组别为T1~T6的环境；
4.适用于石油采炼,储存,化工,医药及军事设施等危险环境；
5.适用于DIP20.21.22可燃性粉尘场所；
主要技术要求：
1.防爆标志：ExdeⅡBT4,ExdeⅡCT4
2.防护等级：IP55,IP65
3.防腐等级：WF1
4.安装形式：挂式,立式
5.额定电压：AC380V
6.额定电流：20A,40A
7.功率：最大功率10KW,可逆最大功率18.5KW
8.电流范围：0.25-40A
9.进线口螺纹：G1”,G11/2”
10.电缆外径：Φ12mm～Φ17mm,Φ18mm～Φ26mm
产品特点
1,本产品为隔爆型结构,铝合金外壳,表面静电喷塑；
2,内装高分断小型断路器或塑壳断路器,交流真空接触器,电动机保护器,电压表等元件,具有过载,短路,欠压,缺相,漏电等保护功能。
3,进出线均采用无火花型防爆插接装置,并有明确的设备位号指示板,指示板采用304不锈钢板折弯成形,抛光处理,外形美观大方实用。
4,隔爆面采用特殊的加工手段,嵌入耐油老化硅胶“0”形密封圈,使箱体防护等级达IP65,以解决传统隔爆箱户外使用进雨水的难题,取缔传统采用防雨罩防雨复杂而无效的措施。
5,所有紧固件均采用抗强腐蚀的304不锈钢紧固件。
6,具体功能及外形可根据用户要求特制。
选型指南
BXM—防爆照明配电箱
X——S：工程塑料外壳（可不注）；G：不锈钢外壳；L：铝合金外壳
AX——支路数
BX——支路电流
DX——主回路带总开关（不配不注)
KX——总开关电流
X——安装方式（G：挂式；L：立式）
X——进线口方向（X：下进线（可不注）；D：上进线；B：后进线）
X（X）——进线口数量（螺纹规格）
注：
1,本产品可在户内或户外使用
订货须知：
1,须说明防爆照明配电箱型号规格如：BXM53-6/16；
2,须注明配电箱的回路数,回路电流及断路器的极数,若带总开关则需注明开关电流及极数,并注明进出线口方向,数量,大小。若照明,动力及漏电等混配时,则需提供原理图。
3,须注明安装方式如壁挂式代号为G,立柱式代号为L;
4,外壳尺寸或由我公司根据元件数量及参数来选择,如要配防雨罩请注明；
5,本公司默认为下进下出线,如需特殊要求请提前告知。
安装、使用及维护
6.1安装
6.1.1安装工作必须由专业人员进行。
6.1.2安装前应检查配电箱铭牌上所列的基本数据是否符合实际的使用条件。
6.1.3检查配电箱引入装置内的压紧密封圈、垫圈是否齐全完备。
6.1.4将配电箱与场所的接地系统连接起来，接地应牢固可靠。
6.1.5所有紧固件要求有防松措施，不会自行松动。
6.1.6用户接线时，只需打开接线箱，主腔盖不必打开。
6.2使用
6.2.1使用过程中，严禁带电开盖。
6.3维护
6.3.1安装或维修后，应注意保持引入装置处的密封圈压紧，以免影响产品的防爆性能或使产品内部进水导致故障。
6.3.2定期检查引入装置密封圈，若发现密封圈有老化现象应立即更换。
6.3.3定期检查隔爆面，并及时为隔爆面补涂防锈油。
1,本产品外壳为铝合金材质重量比较大建议用物流,由于是委托第三方运输,用户在提货时请查检有无破损如有须时及时与我公司联系,过后视情况协商或有用户重量购买。
2,本产品自出厂之日起一年之内如出现产品质量问题免费更换元器件,如是其它原因造成的损坏公司收取相关成本费。
3,如是用户订单出错造成产品与现场城求不符,或须增加元件所产生的费用有用户承担,如是我公司造成免费重做。
