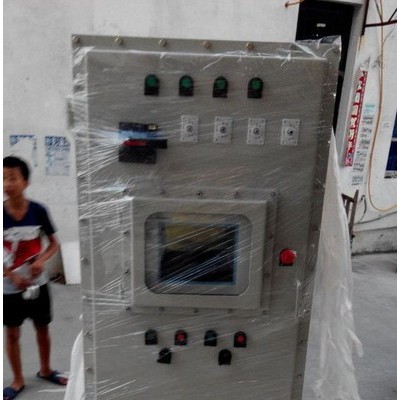

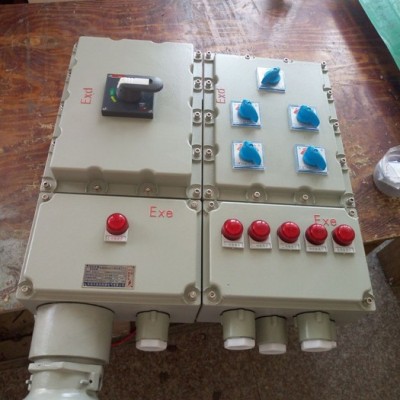

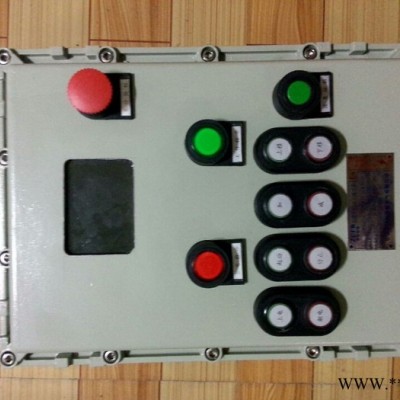

浙创防爆5.5kw防爆变频控制柜定制 5.5kw防爆控制柜

散热问题
      由于变频器的所有元件都装在防爆腔内，空气不能流动，散热问题成为该变频器所要解决的关键问题。在这里我们采用了一种新的散热技术-热管散热技术。（1）热管技术原理热管是一种具有极高导热性能的传热元件，它通过在全封闭真空管内工质的蒸发与凝结来传递热量，具有极高的导热性、良好的等温性、冷热两侧的传热面积可任意改变、可远距离传热、可控制温度等一系列优点。由热管组成的换热器具有传热效率高、结构紧凑、流体阻损小等优点。（2）变频器结构布置我们将主回路设计成一个大单元，安装在长方形防爆腔内后壁，后壁上通过一个过度散热器与IGBT模块、整流模块等发热元件接合，防爆外壳外壁加焊槽形散热器，过度散热器与槽形散热器通过热管相连接。变频器内部产生的热量**通过防爆腔后壁过度散热器热管槽形散热器散发出去。

5.5kw防爆变频控制柜可控设备：
水泵、排水泵、电机、变频器、阀门、风机
功率：0.97KW、1.5KW、2KW、5.5KW、7.5KW
控制方式：远程**地、现场、两地
材质：铝壳、钢板、不锈钢、工程塑料
等级：ExdIIBT4 dipa21t4/t6
防护：IP55/IP65
5.5kw防爆变频控制柜参数
产品型号 电机功率（kw） 输入电压（V） 电源线电流（A）
变频器大瞬时电流（A） 防爆标志 防护等级 引入装置规格（G'） 电缆外径（Φmm）
BQD59-4 4 380 16 9.5 Exd IIB T4 IP54 1 12-19
BQD 59-7.5 7.5 25 16
BQD 59-11 11 36 22
BQD 59-15 15 45 30 1 1/2 18-26
BQD 59-22 22 60 44
BQD 59-30 30 79 60 2 26-34
BQD 59-37 37 94 72
BQD 59-45 45 112 85

5.5kw防爆变频控制柜特点
1.可数字显示或指示或指针显示频率、转速以及负载率或电流等
2.可手动调节频率,可设定转速按时间变化的工艺曲线。也可由DCS系统给出信号来控制其频率。
本产品调速变频器为进口元件。柜内还装有电流表、电压表、自动空气开关、指示灯、
交流接触器、工频变频转换开关及起动、停止按钮等。
3.过电流保护,短路保护、过电压保护、欠电压保护、瞬时停电保护和断相保护；
4.外壳采用Q235钢板成型，表面经高速抛丸后粉末静电喷塑，外形美观；
5.所有紧固件均采用抗强腐蚀的304不锈钢材质
7.5.5kw防爆变频控制柜订货须知：
1、须说明防爆变频控制柜型号规格如：BQD；
2、须注明安装方式如壁挂式代号为'G',立柱式代号为'L';
3、外壳尺寸或由我公司根据元件数量及参数来选择，如要配防雨罩请注明；
4、如须接线请提供接线图或说明，本公司默认为不接线不放端子不加接线箱。
运输及售后说明7.5/5.5/45kw防爆变频控制柜：
1、本产品外壳为铝合金材质重量比较大建议用物流。由于是委托第三方运输，
用户在提货时请查检有无破损如有须在时间与我公司联系，
过后视情况协商或有用户重量购买。
2、本产品自出厂之日起一年之内如出现产品质量问题免费更换元器件，
如是其它原因造成的损坏公司收取相关成本费。
3、如是用户订单出错造成产品与现场城求不符，
或须增加元件所产生的费用有用户承担，
如是我公司造成免费重做。
