HQK系列

水 泵 控 制 柜

使用说明书

上海徽泉泵业有限公司

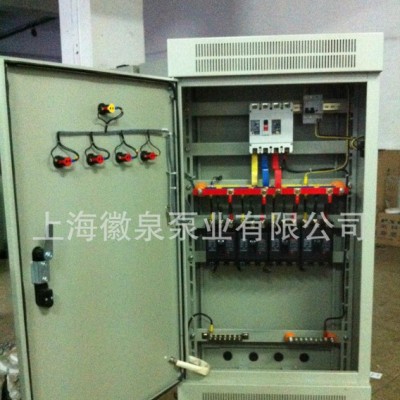

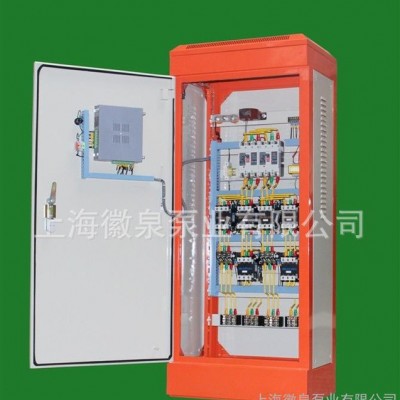

HQK系列水泵电气控制柜

一、产品概述

 HQK系列电气控制柜是本公司充分吸收国内外水泵控制的先进经验，经过多年生产和应用，不断完善优化后，精心设计制作而成。

该产品具有过载、短路、缺相保护以及泵体漏水、电机超温及漏电等多种保护功能及齐全的工作显示。还具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。可广泛使用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。

HQK系列电气控制柜内在质量优良，外形美观耐用，安装操作方便，是各类水泵的安全可靠的伴侣。

二、产品特点

■ 用途广泛，对于各种场合，如生活给水、消防、喷淋、增压、空调冷却循环、工业控制用泵、污水排放等都有相应的专用型号规格。控制电机功率范围0.18~250KW。

■ 品质卓越，精选国际、国内名牌电器元件及优质标准柜体，精心设计，精工制作。

■ 功能多样，从一控一至一控四，主、备泵任意选择组合，多种起动方式，各类控制形式，故障自动切换，还可为您专门设计。

■ 服务满意，随时提供售前技术咨询并及时提供售后服务，，是您绝无后顾之忧。

三、型号意义

HQK－             —//   ———— 双电源总电流

                                    （SD）双电源（AS）定时切换（AC）交替(XJ)巡检

                                     电机功率

                                          启动方式

                                          控制类型

                                          控制水泵台数

                                          水泵电气控制柜

1、控制水泵台数特征字

１、单控     ２、一用一备     ３、二用一备     ４、三用一备

2、启动方式特征字

不注明为直接启动

Ｙ：Ｙ－????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????降压启动    Ｚ：自耦降压起动    Ｒ：软启动

3、控制类型特征字

L：液位控制    Ｐ：压力控制   Ｔ：温度控制   Ｓ：时间控制

C：空调水泵控制    Q：潜污泵专用    Ｘ：消防专用

注：其它型用文字注明

4、主、备泵切换方式特征字

不注明为普通型，即开机前手动选择主、备泵，主用泵发生故障停机时，备用泵自动启动投入运行。

Ａs：定时自动切换／手动切换

Ａc：交替自动切换／手动切换

5、电机功率特征字

数字代表所控单台水泵电机功率，单位为ＫＷ。

四、功能原理及用途

1、多泵控制工作模式

一用一备：控制Ⅰ、Ⅱ二台水泵，可工作于“Ⅰ主Ⅱ备”或“Ⅱ主Ⅰ备”两种方式。

三用一备：控制Ⅰ、Ⅱ、Ⅲ、Ⅳ四台水泵，可工作于“Ⅰ、Ⅱ、Ⅲ主Ⅳ备”或“Ⅱ、Ⅲ、Ⅳ主Ⅰ备”或“Ⅰ、Ⅲ、Ⅳ主Ⅱ备”或“Ⅰ、Ⅱ、Ⅳ主Ⅲ备”四种方式。

以上几种模式，均同时设有手动功能，在手动状态下，各泵可单独或同时工作。

2、多泵控制的主、备泵切换方式

未标注：普通型

开机前用手动开关选择主用泵和备用泵。主用泵故障后，备用泵自动投入。一般主备泵控制均可采用此方式。

As：定时自动切换/手动切换

使用于主、备泵需要定时交换的场合，是长期连续工作时间均分于主、备泵。常规切换时间为4/8小时选择型。当不需要定时自动切换时，可用开关转为手动切换方式来选择主、备泵。本型具有备泵自投功能。

Ac：交替自动切换/手动切换

使用于主、备泵需要轮流交替工作的场合，每启动一次，主、备泵交换一次。在不需要交替时，也可用开关转为手动切换方式来选择主、备泵。本型具有备泵自投功能。

3、控制类型说明

Q型：液位控制。适用本型配备意大利技术生产的高性能Key浮球开关，能可靠实现按液位高、低的变化自动控制给、排水泵的开停机。也可根据用户要求配用其它液位控制器。

P型：压力控制。用外接点接点压力表或压力控制器，可实现按管网压力的变化自动开泵、关泵。本型大量应用于生活给水及消防增压系统。由于本箱也同时适用于Key浮球开关控制水泵以及用限位开关，按钮遥控等各种方式进行控制，所以是一种“万能接口”的电动机控制箱，应用范围极广。

T型：温度控制。外界温度控制器，根据设定的温度范围开泵或关泵，应用于恒温、热交换系统等。

S型：时间控制。本型机箱面板设有时间设定按钮和显示器，用户可根据定时需要控制水泵的开启和关闭，适用于各种定时或有规律的间歇式工作方式的控制。

K型：空调水泵控制。本型是专为空调水泵设计的配套产品。水泵开启由手动和控制中心联动操作，水泵运行时输出一个供制冷机组开机的控制节点条件，实现必须先开泵后开空调机组的控制程序，确保安全运行。

X型：消防专用型。本型岸国家消防规范设计。消防、喷淋泵的启动可由：1机箱面板手动；2各消火栓和压力开关启动；3、消防中心DC24V启动。并有输至消防中心的泵停泵开的信号接点作指示用。

L型：潜水式排污泵专用型。根据潜水泵的特点本型主回路短路、缺相、过载保护以外还具有泵体漏水保护和电机定子绕组过热保护及漏电保护。

4、起动方式的确定

一般电机功率为15KW以下的水泵采用直接启动。

Z：15KW以上的排污泵，一般采用自耦降压起动。

消防、喷淋泵亦多选用此启动方式。

Y：其余型号15KW以上的水泵若无特殊要求，一般

   采用Y-????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????降压方式启动。

R：若希望进一步降压起动时对电源及电机的冲击，延

长机械寿命，完全消除水锤现象和噪音，并达到节

能的目的，则采用软起动方式。本公司HQK控制

柜配用进口优质软启动器。性能优越，可靠性高。

软启动与传统起动方式的启动特性曲线比较如右图：

五、使用环境

HQK系列电气控制柜在下列条件下能可靠工作

·周围空气温度-5－+40℃，且24h的平均值不超过+35℃

·海拔高度不超过2000m

·空气相对湿度在周围最高气温为+40℃时,不超过50%在最湿月的月平均最低湿度为+25℃时相对湿度为90%，并考虑到因温度变化在产品表面凝露

·在无爆炸危险的介质中，也没有腐蚀金属和破坏绝缘的气体和导电尘埃

·在有防雨雪设备既没有充满水蒸汽的地方

·安装面和垂直面的倾斜度不超过30℃

六、柜体尺寸

1、控制箱安装前应注意以下问题

a、 检查控制箱零部件有无损坏、松动。

b、 检查具有电动机保护器的控制箱中，电动机保护器过流设定值是否已整定。

c、 检查控制箱铭牌上功率、电压是否与电动机功率相符。

d、 控制箱外壳务必可靠接地。漏水、超温信号电缆线不允许与其它电缆线同埋设一条管内，以免产生干扰。

e、 漏电断路空气开关（QF）（一般每隔一个月）需要在合闸通电的状态下，按动试验按钮，漏电断路器应可靠断开。漏电跳闸后，QF上的“漏电指示”键会凸起，合闸前需按下此键才能合闸。

2、控制箱接线

   控制箱接线见附图（下方“接线端子” ）。

七、使用与操作

1、 控制箱在使用过程中信号灯指示意义

a、 电源：控制箱接通电源显示

b、 工作：水泵运行显示

c、 漏水：水泵电动机内密封腔漏水

d、 故障：缺相、过载、超温。

注：黄灯为电动机故障显示，须排除故障后投入使用。

2、 操作前注意事项

电动机保护器（FR）额定电流值整定：

a、 先把“过载调整”电位器顺时针调到最大，再将电动机的负载加到正常运行值，这时“故障灯”均应不亮。

b、 在电动机的正常负载情况下（负载不超过其额定功率）缓慢向小调节“过载调整”电位器直到“故障灯”灯亮，再调大电位器，直到该指示灯不亮后再略调大些，至此电动机保护器的整定电流值已调整完毕。

3、 操作

a、 自动：接上液位浮球开关，将主令开关旋至“自动”位置，水泵此时工作在自动方式。

b、 手动：将主令开关旋至“手动”位置，水泵此时工作在手动方式。

c、 停：将主令开关旋至“关”位置，水泵电动机停止工作。

d、 漏水保护开关应拨至“自动”，如果拨至“关”，漏水保护器不起保护作用。
