| 产地 | 全国 |
|---|---|
| 分类 | 库存电工电气产品 |
| 品牌 | 施耐德 |
| 型号 | CAE22M5N |

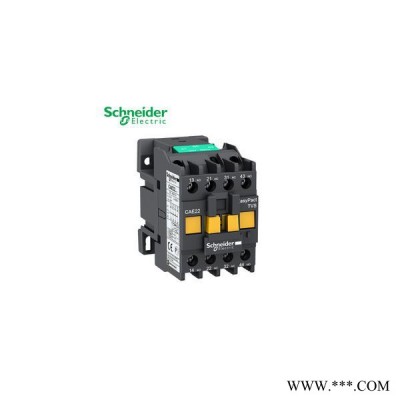

【施耐德（Schneider） CAE22M5N】施耐德EasyPact TVS控制继电器 CAE22M5N 220V，50Hz，2NO+2NC
主要信息销售状态在售
产品系列EasyPact 系列
产品名称EasyPact TVS
产品类型控制继电器
产品名CAE
接触器应用领域控制回路
补充信息使用类别AC-14
AC-15
回路触点类型2 NO + 2 NC
额定工作电压 [Ue]<= 690 V AC
控制回路特性AC 50 Hz
额定控制电路电压 [Uc]220 V AC 50 Hz
额定冲击耐受电压 [Uimp]6 kV 符合 IEC 60947
约定发热电流 [Ith]10 A (<= 40 °C)
额定接通能力 [Irms]140 A 690 V AC 符合 IEC 60947-5-1
额定短时耐受电流 [Icw]140 A (100 毫秒)
120 A (500 毫秒)
与继电器配合使用的熔丝10 A gG 690 V IEC 60947-5-1
额定绝缘电压 [Ui]690 V 符合 IEC 60947-5-1
安装方式面板安装
导轨安装
接线能力螺栓紧固 : 2 电缆 线径: 1...2.5 mm? 硬线, 不带篐线端子
螺栓紧固 : 1 电缆 线径: 1...2.5 mm? 硬线, 不带篐线端子
螺栓紧固 : 2 电缆 线径: 1...2.5 mm? 软线, 带篐线端子
螺栓紧固 : 1 电缆 线径: 1...2.5 mm? 软线, 带篐线端子
螺栓紧固 : 2 电缆 线径: 1...2.5 mm? 软线, 不带篐线端子
螺栓紧固 : 1 电缆 线径: 1...2.5 mm? 软线, 不带篐线端子
紧固力矩螺栓紧固 : 1.2 N.m (No 2 十字螺丝)
控制电压限额0.3...0.6 Uc (释放)
0.85...1.1 Uc 50 Hz (运行)
动作时间6...17 毫秒 ：线圈失电及NO触点闭合
4...12 毫秒 ：线圈失电及NC触点打开
12...22 毫秒 ：线圈得电和NO触点闭合
4...19 毫秒 ：线圈得电和NC触点打开
机械寿命10 百万次
**大操作频率180 次/分钟
(~50Hz吸合)功耗 (VA)70 VA 50 Hz (20 °C)
(~50Hz保持)功耗 (VA)8 VA 50 Hz (20 °C)
**小开关电压17 V
**小却换容量 [Imin]5 mA
不重迭时间1.5 毫秒 失电 NC和NO之间的触点
1.5 毫秒 得电 NC和NO之间的触点
绝缘电阻> 10 M?
抗冲击、震动性能抗震性能 (控制继电器闭合): 3 gn (5...300 Hz)
抗震性能 (控制继电器打开): 1.5 gn (5...300 Hz)
抗冲击性能 (控制继电器闭合): 10 gn (11ms)
抗冲击性能 (控制继电器打开): 7 gn (11ms)
高度74 mm
宽度45 mm
深度80 mm
产品重量0.28 kg
环境符合标准IEC 60947-5-1
VDE 0660
GB 14048
产品认证CCC
IP 保护等级IP20 符合 IEC 60529
防护措施TH 符合 IEC 60068
运行温度-20...70 °C
贮存环境温度-60...80 °C
**高工作海拔3000 m 无 降容(系数)
