**工控**——施耐德（Schneider） 控制继电器 CAD50MD

产地	全国
最小订量	1
分类	库存电工电气产品
品牌	施耐德
型号	CAD50MD

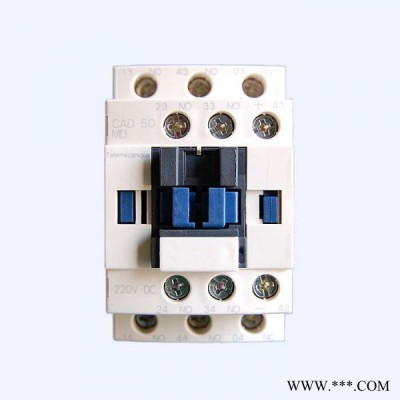

【施耐德（Schneider） CAD50MD】施耐德TeSys D(进口)系列控制继电器 CAD50MD 220V，DC，5NO+0NC

商品详情品牌：施耐德（Schneider）所属分类：控制继电器触点类型：5NO线圈电压：220V(M)线圈频率：DC(直流)

主要信息

产品系列 TeSys 产品名称 TeSys CAD 产品类型 控制继电器 产品名 CAD 接触器应用领域 控制回路 使用类别 AC-14
AC-15
DC-13 回路触点类型 5 NO 额定工作电压 [Ue] <= 690 V AC 25...400 Hz 控制回路特性 DC 标准 控制回路电压 220 V DC   补充信息 额定冲击耐受电压 [Uimp] 6 kV 符合 IEC 60947 约定发热电流 [Ith] 10 A <= 60 °C 额定接通能力 [Irms] 140 A AC 符合 IEC 60947-5-1
250 A DC 符合 IEC 60947-5-1 额定短时耐受电流 [Icw] 100 A 1 秒
120 A 500 毫秒
140 A 100 毫秒 与继电器配合使用的熔丝 10 A gG 符合 IEC 60947-5-1 额定绝缘电压 [Ui] 690 V 符合 IEC 60947-5-1
600 V 证书 UL
600 V 证书 CSA 安装方式 面板安装
导轨安装 接线能力 通过螺钉夹紧 1 电缆 1...4 mm? 电缆选型: 软线 - 无 接线端子
通过螺钉夹紧 2 电缆 1...4 mm? 电缆选型: 软线 - 无 接线端子
通过螺钉夹紧 1 电缆 1...4 mm? 电缆选型: 软线 - 有 接线端子
通过螺钉夹紧 2 电缆 1...2.5 mm? 电缆选型: 软线 - 有 接线端子
通过螺钉夹紧 1 电缆 1...4 mm? 电缆选型: 硬线 - 无 接线端子
通过螺钉夹紧 2 电缆 1...4 mm? 电缆选型: 硬线 - 无 接线端子 紧固扭矩 1.2 N.m 在…上 通过螺钉夹紧 用螺丝刀 No 2 十字螺丝
1.2 N.m 在…上 通过螺钉夹紧 用螺丝刀 ? 6 平口 控制电压限额 0.1...0.25 Uc 释放
0.7...1.25 Uc 运行 动作时间 53...72 毫秒 线圈得电和NO触点闭合
16...24 毫秒 线圈放电和 NO开口 机械寿命 30 百万次 **大操作频率 180 次/分钟 时间常量 28 ms 浪涌功率 (W) 5.4 W 20 °C 吸持功耗 (W) 5.4 W 20 °C **小开关电压 17 V **小却换容量 [Imin] 5 mA 不重迭时间 1.5 ms 失电 (NC及NO触点之间)
1.5 ms 得电 (NC及NO触点之间) 绝缘电阻 > 10 M? 高度 77 mm 宽度 45 mm 深度 93 mm 产品重量 0.58 kg   环境 符合标准 BS 4794
EN 60947-5
IEC 60947-5-1
NF C 63-140
VDE 0660 产品认证 CSA
UL IP 保护等级 IP2x 前面板 符合 VDE 0106 防护措施 TH 符合 IEC 60068 运行温度 -40...70 °C 贮存环境温度 -60...80 °C **高工作海拔 3000 m 无 温度降容 抗冲击、震动性能 抗冲击性能 控制继电器打开 10 gn (11ms) IEC 60068-2-27
抗冲击性能 控制继电器闭合 15 gn (11ms) IEC 60068-2-27
抗震性能 控制继电器打开 2 gn (5...300 Hz) IEC 60068-2-6
抗震性能 控制继电器闭合 4 gn (5...300 Hz) IEC 60068-2-6   供应的可持续性 产品类型 绿色产品认证标志 (Green Premium) 产品 RoHS法规（日期代码：YYWW） 符合 自从 2006年第27周 - Schneider Electric declaration of conformity REACh法规 有毒有害物质含量均在REACH规定的限量要求以下 环保符合性 提供支持 回收利用指南 绿色环保产品, 废弃后可以回收利用
