| 标称截面 | 4-800mm2 |
|---|---|
| 材质 | PVC |
| 产地 | 河南 |
| 长度 | 按需 |
| 电压等级 | 0.6/1KV |
| 额定电压 | 0.6/1KV |
| 护套厚度 | 2mm |
| 绝缘材料 | 交联聚乙烯 |
| 绝缘厚度 | 2mm |
| 类型 | 绝缘电缆 |
| 售后服务 | 协商 |
| 芯数 | 1/2/3/4/5 |
| 颜色 | 黑色 |
| 用途 | 电力电缆 |
| 种类 | 交联电缆 |
| 护套材质 | 聚氯乙烯 |
| 线芯材质 | 紫铜线 |
| 适用行业 | 电力行业 |
| 品牌 | 鲲鲸 |
| 型号 | YJV22 |
| 加工定制 | 是 |
| 外表材质 | 聚氯乙烯 |

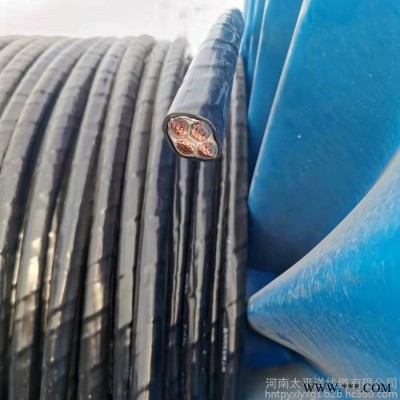

铜芯交联聚乙烯绝缘电力电缆 交联电缆 绝缘电缆
河南太平洋线缆13年电缆生产销售经验，铜芯交联聚乙烯绝缘电力电缆 交联电缆 绝缘电缆型号丰富，支持定做，国标保检，7000万电缆现货等你选！
联系方式：15838252668
详情：www.hntpyxl.com
执行标准：GB12706-91等效采用IEC502、IEC332-3标准
用途：交联聚乙烯绝缘电力电缆适用于额定电压U0/U为26/35KV及以下供输配电系统中。
使用特性：
工作温度：电缆线芯允许长期高不超过90℃
线芯短路温度不得超过250℃，持续时间不超过5秒。
弯曲半径：
单芯电缆允许弯曲半径：20（d+D）±5%
多芯电缆允许弯曲半径：15（d+D）±5%
敷设温度：低0℃时敷设，必须预先加温。
敷设落差：敷设不受水平落差限制。
电缆型号、名称及用途
| 型号 | 名称 | 适用范围 |
| YJV YJLV ZR-YJV ZR-YJLV | 阻燃和非阻燃铜芯或铝芯交联聚乙烯绝缘，聚氯乙烯护套电力电缆 | 适用于室内外敷设，可经受一定的机械外力作用的场合，单芯电缆不能允许敷设在磁性管道中。 |
| YJV22 YJLV22 ZR-YJV22 ZR-YJLV | 阻燃和非阻燃铜芯或铝芯交联聚乙烯绝缘，聚氯乙烯护套钢带铠装电力电缆 | 适用于埋地敷设，能承受机械外力作用，但不能承受大的拉力。 |
| YJV32 YJLV32 ZR-YJV32 ZR-YJB32 | 阻燃和非阻燃铜芯或铝芯交联聚乙烯绝缘，聚氯乙烯护套细钢丝铠装电力电缆 | 适用于水中或落差地区，能承受机械外力作用和相当拉力。 |
亦可生产聚乙烯护套YJY、YJLY系列产品
电缆规格：
| 芯数 | 铜导体 | 铝导体 | ||
| YJV，ZR-YJV | YJV22，ZR-YJV22 | YJLV，ZR-YJLV | YJLV22，ZR-YJLV22 | |
| 1 | 1.5-500 | 10-500 | 10-500 | 10-500 |
| 2 | 1.5-300 | 4-240 | 10-300 | 10-240 |
| 3 | 1.5-300 | 2.5-240 | 10-300 | 10-240 |
| 4 | 1.5-300 | 2.5-240 | 10-300 | 10-240 |
| 5 | 1.5-300 | 2.5-240 | 10-300 | 10-240 |
| 3+1 | 4-300 | 4-240 | 16-300 | 16-240 |
| 3+2 | 4-300 | 4-240 | 16-300 | 16-240 |
| 4+1 | 4-300 | 4-240 | 16-300 | 16-240 |
表中示列入的产品标准、规格和截面，亦可按用户要求生产
交联电缆 绝缘电缆生产范围：
| 型号 | 芯数 | 额定电压kV | |||||
| 3.6/6 | 6/6，6/10 | 8.7/10，8.7/15 | 12/20 | 21/35 | 26/35 | ||
| 导电线芯标称截面mm2 | |||||||
| YJV YJLV ZR-YJV ZR- YJLV | 1 | 25-400 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 |
| 3 | 25-300 | 25-300 | 25-300 | 35-300 | 50-185 | 50-185 | |
| YJV22 YJLV22 ZR-YJV22 ZR-YJLV | 3 | 25-300 | 25-300 | 25-300 | 35-300 | 50-185 | 50-185 |
| YJV32 YJLV32 ZR-YJV32 ZR-YJLV32 | 1 | 25-400 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 |
| 3 | 25-300 | 25-300 | 25-300 | 35-300 | |||
表中未列入的产品标准、规格和截面，亦可按用户要求生产。
交联电缆电阻：
| 导体标称截面 | 导体大直流电阻 Ω/km | |
| mm2 | ||
| 铜 | 铝 | |
| 1.5 | 12.1 | - |
| 2.5 | 7.41 | - |
| 4 | 4.61 | 7.41 |
| 6 | 3.08 | 4.61 |
| 10 | 1.83 | 3.08 |
| 16 | 1.15 | 1.91 |
| 25 | 0.727 | 1.20 |
| 35 | 0.524 | 0.0868 |
| 50 | 0.387 | 0.641 |
| 70 | 0.268 | 0.443 |
| 95 | 0.193 | 0.320 |
| 120 | 0.153 | 0.253 |
| 150 | 0.124 | 0.206 |
| 185 | 0.0991 | 0.164 |
| 240 | 0.0754 | 0.125 |
| 300 | 0.0601 | 0.100 |
| 400 | 0.0474 | 0.0778 |
| 500 | 0.0366 | 0.0605 |
电缆3+1，3+2、4+1、电缆中3、4（主线芯）和1、2（辅线芯）之间的配备。
| 120主线芯 （mm2） | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
| 辅线芯 （mm2） | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
交联电缆截流量：
| 导体 | 导体截面 | 非铠装型电缆 | 铠装型电缆 | ||||||
| 单芯 | 3芯 | 单芯 | 3芯 | ||||||
| 空气 | 土壤 | 空气 | 土壤 | 空气 | 土壤 | 空气 | 土壤 | ||
| 铜导体 | 1.5 | 30 | 43 | 21 | 25 | - | - | - | - |
| 2.5 | 40 | 57 | 28 | 33 | - | - | 28 | 33 | |
| 4 | 53 | 74 | 37 | 44 | - | - | 37 | 43 | |
| 6 | 67 | 94 | 46 | 54 | - | - | 47 | 54 | |
| 10 | 93 | 127 | 63 | 73 | 105 | 125 | 63 | 71 | |
| 16 | 124 | 165 | 84 | 94 | 136 | 162 | 84 | 92 | |
| 25 | 168 | 213 | 109 | 120 | 180 | 210 | 110 | 118 | |
| 35 | 207 | 256 | 132 | 144 | 220 | 253 | 134 | 141 | |
| 50 | 252 | 304 | 159 | 169 | 265 | 299 | 161 | 167 | |
| 70 | 308 | 372 | 195 | 205 | 322 | 366 | 197 | 203 | |
| 95 | 384 | 449 | 237 | 245 | 398 | 442 | 239 | 242 | |
| 120 | 439 | 512 | 273 | 278 | 465 | 505 | 275 | 274 | |
| 150 | 507 | 575 | 310 | 309 | 521 | 567 | 314 | 305 | |
| 185 | 591 | 650 | 355 | 347 | 604 | 639 | 354 | 341 | |
| 240 | 694 | 757 | 416 | 399 | 706 | 744 | 414 | 392 | |
| 300 | 810 | 855 | 473 | 446 | 819 | 842 | - | - | |
| 400 | 937 | 976 | - | - | 949 | 962 | - | - | |
| 500 | 1078 | 1110 | - | - | 1094 | 1094 | - | - | |
| 铝导体 | 10 | 71 | 97 | 48 | 56 | 81 | 96 | 49 | 55 |
| 16 | 121 | 162 | 82 | 92 | 133 | 159 | 82 | 90 | |
| 25 | 130 | 165 | 85 | 93 | 140 | 163 | 85 | 92 | |
| 35 | 160 | 199 | 102 | 111 | 170 | 196 | 104 | 110 | |
| 50 | 195 | 235 | 123 | 131 | 205 | 272 | 124 | 129 | |
| 70 | 239 | 289 | 152 | 159 | 250 | 284 | 153 | 158 | |
| 95 | 298 | 348 | 184 | 190 | 208 | 343 | 185 | 188 | |
| 120 | 340 | 398 | 213 | 216 | 361 | 392 | 214 | 213 | |
| 150 | 392 | 445 | 241 | 240 | 404 | 439 | 242 | 237 | |
| 185 | 459 | 505 | 277 | 271 | 469 | 497 | 277 | 267 | |
| 240 | 539 | 589 | 326 | 312 | 549 | 578 | 325 | 308 | |
| 300 | 629 | 664 | 272 | 351 | 636 | 654 | - | - | |
| 400 | 731 | 762 | - | - | 741 | 751 | - | - | |
| 500 | 845 | 870 | - | - | 858 | 858 | - | - | |
电力电缆型号说明:
| 项目 | 代号 | 说明 |
| 阻燃代号 | / ZR | 非阻燃可省略 阻燃 |
| 绝缘材料 | YJ | 交联聚氯乙烯材料 |
| 护套材料 | V | 聚氯乙烯 |
| 铠装材料 | 22 32 | 钢带铠装 细钢丝铠装 |
| 耐热等级 | 1 90 105 | 高工作温度为70℃，可省略 高工作温度为90℃ 高工作温度为105℃ |
| 额定电压等级 | 0.6/1KV 26/35KV | 额定工作电压U0/U为0.6/1KV 额定工作电压U0/U为26/35KV |
| 规格 | 填写芯数×导体截面（N×S） N：1 2 3 4 3+1 5 4+1 3+2 S：1.5 2.5 4 6 10……240mm2 |
绝缘电缆型号规格表示:
例1:0.6/1KV铜芯交联聚乙烯绝缘聚氯乙烯护套、3芯120mm2交联电力电缆表示为：YJV0.6/1KV 3×120mm
例2：8.7/10KV铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套、3芯70mm2高压交联电力电缆表示为：YJV228.7/10KV 3×70
交货长度：电缆一般应不少于100米，允许50米以上的短线交货、数量不超过交货总长的10%；如有特殊要求供需双方可另行协商。
