益启 精密液压四柱压力机机5吨油压机厂家

YQS四柱液压机详情介绍：

本设备适用于可塑性材料的压制工艺：如粉末制品成型、塑料制品成型、冷(热)挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺；

三梁四柱液压机由主机及控制机构两大部分组成，通过主管道及电气装置联系起来构成一体。主机包括机身、主油缸、顶出油缸及允液系统等。现将各部分结构和作用分述如下：

（1）机身（见外形图）

机身由上横梁、滑块、工作台、立柱、锁紧螺母、调节螺母等组成，上横梁和工作台用四根立柱与锁紧螺母联成一刚性桁架，滑块则由四根立柱导向，上下运动。通过调节四个调节螺母，可调节滑块下平面对工作台台面的不平行度及行程时的不垂直度。

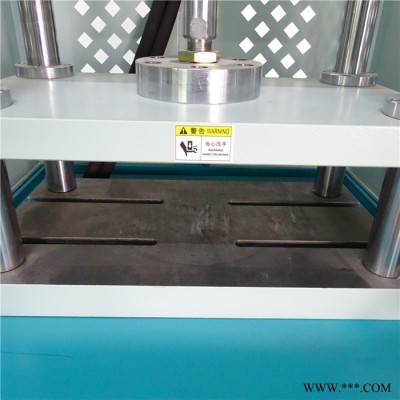

在滑块下平面及工作台上平面上，设有T形槽，可配M12的螺栓做安装模具固定使用。

在上横梁中央孔内，装有主油缸。主油缸由缸口端的台阶和大螺母紧固于横梁上。滑块中央的大孔，是用来装主活塞杆的，由螺栓和螺纹法兰把滑块与主活塞杆联成一体。在滑块四立柱孔内，装有铜导套，以便于磨损后更换，在外部均装有压配式的压注油杯，用以润滑立柱——导套运动付，在孔口端均装有防尘圈，以防止污物进入运动付，保持运动的洁净。

在锁紧螺母和调节螺母上，均配有紧定螺钉的紫铜垫，机器调整好后，拧紧螺钉可防止螺母松动。

（2）主油缸

主油缸为双作用活塞式油缸，缸底为封底式整体结构，在缸体内装有活塞头，在活塞头的外圈上，装有一道向上，一道向下的进口Y形密封圈与缸壁密封；活塞头内圈与活塞杆的密封，由两道O形密封圈来实现，从而使缸内形成上下两个油腔。

在缸口装有导向套，使活塞运动时有良好的导向性能。在导向套内孔装有一道轴用Yx形密封圈，在导向套外圆上装有两道O形密封圈，增加缸口部分的密封性能。缸口端采用可拆卸式的卡环联接，在端部装有防尘圈，以防止污物进入油缸内，保持油液的清洁。

在主油缸的缸底上装有充液阀，以螺纹联接，并由O形密封圈密封。在缸体的上端面，装有充液筒，用螺栓坚固联接，并用耐油橡胶圈密封。

（3）充液系统

充液系统由充液阀和充液筒两部分组成。当滑块快速下行时，由于主油缸上腔的负压而吸开充液阀的主阀，使充液筒内的大量油液流入主缸上腔，以使滑块能顺利的快速下行。卸压时，控制油首先进入控制阀内，使其控制活塞克服弹簧力，推动卸荷阀芯下行，使主缸上腔的高压油通过卸荷阀芯与充液筒内接通，达到卸压的目的。

在充液筒上部设有长形油标，用来观察油位。充液筒旁的溢流管，把充液筒的容积分为两部分：下部油液是供滑块快速下行用的，上部容积则是容纳滑块回程时，主缸上腔排出的油液。在充液筒的侧下部，装有一闸阀，用于定期更换油液。

充液阀是用阀座上的螺纹与油缸缸底紧固联接的，并用O形密封圈密封。充液筒是由中部平面与主缸上端面相联接，并用螺栓紧固，耐油橡胶垫密封的。在筒的盖上设有通气孔，在充液筒内设有吊钩。

（4）电器系统

设有独立的电器控制箱,集中控制整个机器的运转,马达功率为2.2KW,使用电源为380V、50HZ，控制电源为220V,

（5）控制系统

集中按钮控制面板，设有调整、手动和半自动三种操作方式和定程、定压两种工艺形式，自动工作有拉伸、一般工艺二种方式，滑动行程由控制装置调整，主缸压力及液压垫缸压力由各自的调压阀进行调整，保压时间可由时间继电器设定。

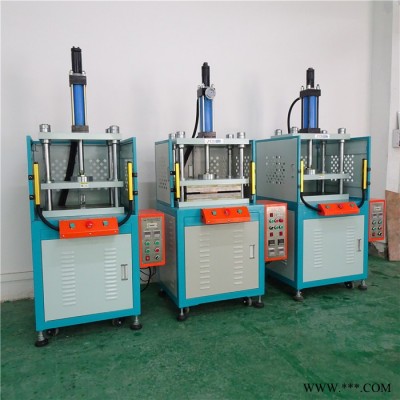

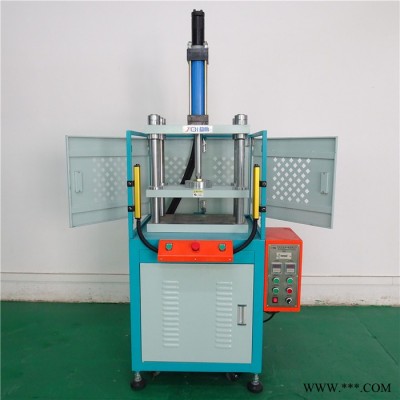

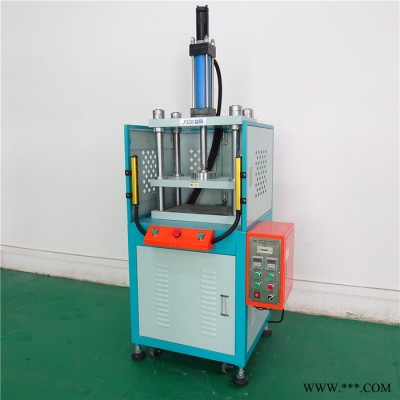

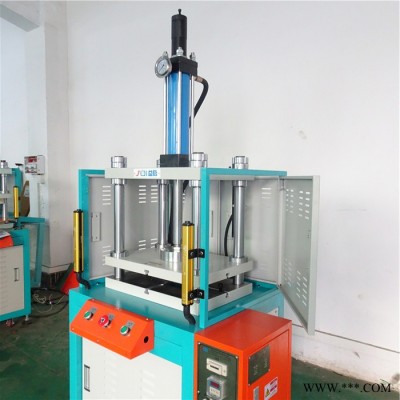

-本产品图片为本公司现场实拍图，禁止其他商用转载-
