| 品牌 | 滕州万合 |
|---|---|
| 型号 | YQ32--315T |

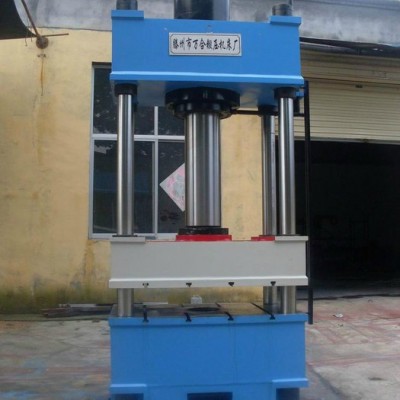

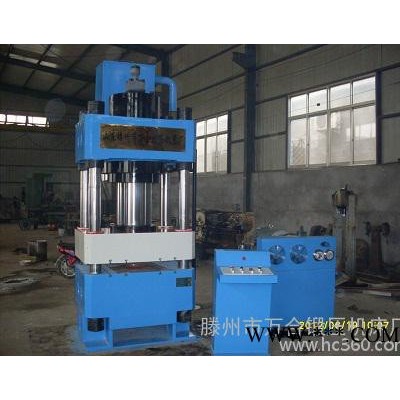

1、本机机身采用三梁四柱四螺母结构形式，具体由上横梁、滑块、底座、立柱螺母、液压动力系统及电气控制系统等部分组成，主机和液压电气系统通过高压软管联系成一整体。
2、主机三梁采用钢板焊接，通过回火时效处理。四立柱经高频淬火后，电镀硬烙。
工作台面和滑块的工作面上均应有T型槽，以方便固定模具。
3、主油缸为活塞缸结构，油缸密封应采用优质密封元件，缸筒内孔经过绗磨处理，活塞杆经过调质热处理，磨削加工后电镀硬烙。
4、液压动力系统由泵站、油箱、液压集成控制阀、压力调节系统等组成。泵站主油泵须采用江苏启东提供的轴向柱塞泵。液压控制系统采用山东液压设备总公司生产的电磁阀，电气系统控制部分采用德力西电器集中控制。
适用领域：本系列液压机为一般用途液压机，又称为万能液压机，适用于金属材料的拉伸，弯曲、翻边、冷挤、冲裁等工艺，还适用于校正、压装、粉末制品、磨料制品压制成形以及塑料制品、绝缘材料的压制成形。
可选配附件：
冲裁缓冲装置
移动工作台光幕安全保护装置
冷却装置换模具用浮动导轨和滚动托架
触摸式工业显示屏打料装置（液压式或机械式）
性能特点：
●框架式结构, 刚性好；精度高；四柱式结构简单、经济实用。
●液压控制采用插装阀集成系统，冲击小、动作可靠，使用寿命长，泄漏点少。
●新型油缸密封元件，可靠性高，寿命长。
●拉伸、压边滑块可连成一体，实现单动工艺动作。
可选配附件：1、冲裁缓冲装置；2、触摸式工业显示屏；3、模具快速夹紧机构；4、PLC装置
| 技术参数 | YQ32-100 | YQ32-150 | YQ32-200 | YQ32-250 | YQ32-315 | YQ32-315A | YQ32-315B | YQ32-400 | YQ32-500 |
| 公称压力(kn) | 1000 | 1500 | 2000 | 2500 | 3150 | 3150 | 3150 | 4000 | 5000 |
| 液体最大压力(mpa) | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| 滑块行程(mm) | 260 | 300 | 350 | 350 | 400 | 600 | 600 | 600 | 600 |
| 最大开口尺寸(mm) | 500 | 550 | 600 | 600 | 650 | 1000 | 1200 | 1000 | 1200 |
| 工作台有效面积(mm) | 640×550 | 640×550 | 630×650 | 700×650 | 700×700 | 1000×1000 | 1250×1160 | 800×800 | 1250×1160 |
| 工作台外形尺寸(mm) | 850×550 | 850×550 | 850×650 | 1000×650 | 1000×700 | 1330×1000 | 1660×1160 | 1150×800 | 1660×1160 |
| 立柱中心距(左右×前后) | 720×420 | 720×420 | 720×520 | 800×500 | 800×500 | 1120×780 | 1400×900 | 930×580 | 1400×900 |
| 工作台高度 | 600 | 600 | 620 | 650 | 680 | 660 | 500 | 420 | 500 |
| 机器占地面积 | 1900×900 | 1900×900 | 1900×900 | 2150×900 | 2150×900 | 2650×1000 | 2850×1200 | 2650×1000 | 2850×1200 |
| 机器高度 | 1890 | 2020 | 2250 | 2320 | 2400 | 3120 | 3230 | 2980 | 3350 |
| 带充液阀高度 |
|
|
|
| 2790 | 3450 | 3630 | 3320 | 3690 |
| 油泵(YCY14-1B) | 10 | 25 | 40 | 40 | 63 | 63 | 63 | 63 | 63 |
| 电机功率(kw) | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | 15 | 15 | 15 |
