玻璃钢电缆桥架 预埋式 托盘式电缆桥架

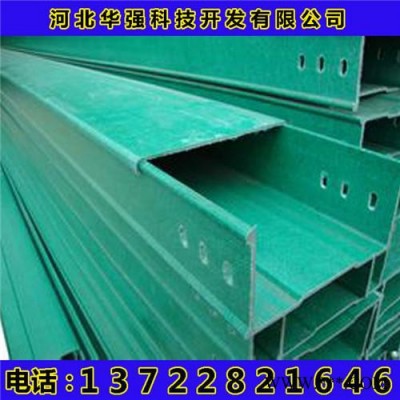

玻璃钢桥架由玻璃纤维增强塑料和阻燃剂及其它材料组成，通过复合模压料加夹不锈钢屏蔽网压制而成。

      BHQ系列玻璃钢桥架适用于电压在10千伏以下的电力电缆，以及控制电缆、照明配线、气动、液动管缆等室内室外架空电缆沟、隧道的敷设。

      BHQ系列玻璃钢桥架具有应用广、强度高、重量轻、结构合理、造价低、寿命长、防腐性强、施工简单，配线灵活、安装标准、外形美观的特点，对您处的技术改造、扩充电缆，维护检修均带来方便。BHQ系列玻璃钢桥架的安装可因地制宜。

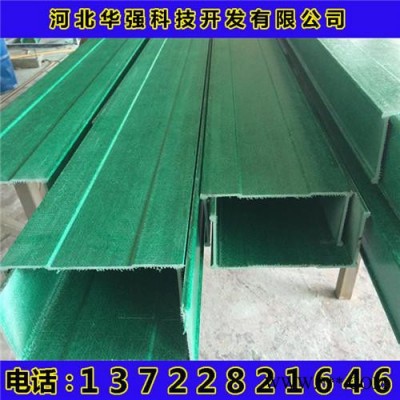

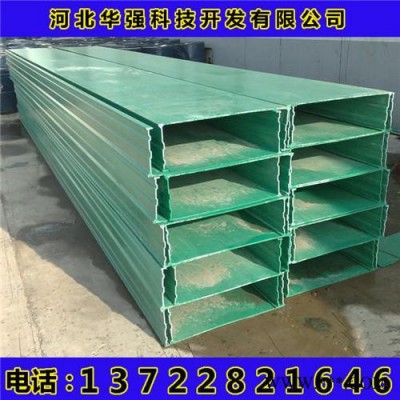

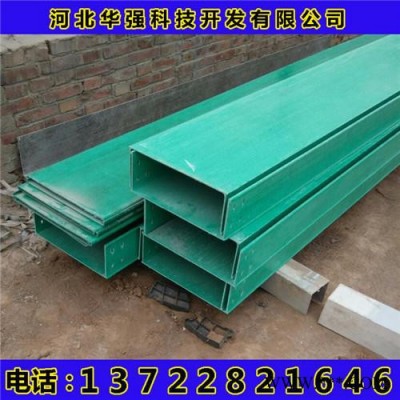

      槽式电缆桥架是一种全封闭型电缆桥架，它**适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

      槽式电缆桥架的护罩随槽体配套供货，其它配件与梯级式、托盘式桥架通用。

      组合式电缆桥架是一种**型桥架，是电缆桥架系列中的第二代产品，它适用各项工程各个单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便，型式新颖等优点。
      组合式电缆桥架只要采用宽100、150、200mm的三种基型**可以组装成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件**可以根据现场安装需要任意转向、变宽、分支、引上、引下。在任意部位，不需要打孔，焊接后**可用管引出，它既可方便工程设计，又方便生产运输，更方便安装施工，是目前电缆桥架中**的产品。
     梯式桥架（电缆托架）是由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支承电缆的刚性结构系统之全称。

2、产品选用要点

1）电缆桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。

2）电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足**有关规范或标准的要求。

3）在工程防火要求较高的场所，不宜采用铝合金电缆桥架。

4）电缆梯架宽度和高度的选择应符合填充率的要求，电缆的梯架的填充率在一般情况下，电力电缆可取40%～50%，控制电缆可取50%～70%，且宜预留10%～25%工程发展裕量。

5）在选择电缆梯架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m 时，则工作均布荷载应满足要求。

6）各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

7）在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆**小允许弯曲半径。8）对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。
