一、       设备概况：

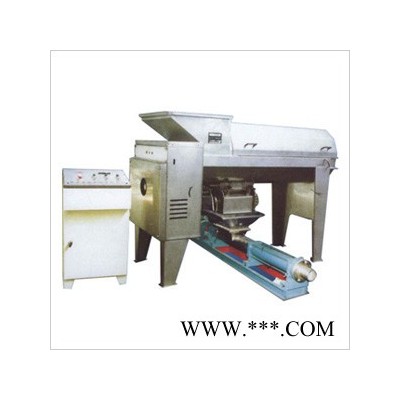

本设备是葡萄酒厂处理新鲜葡萄的专用设备。可对葡萄进行果、梗分离、清除梗枝、破碎、输送果浆等工艺过程。是中小型葡萄酒厂理想的葡萄前期加工设备。主要技术特点是先除梗后破碎，还具有不除梗直接破碎之功能。破碎辊为无毒高弹性橡胶制造，对葡萄果核有保护作用。由无级调速机驱动的进料螺旋可得理想的进料速度。除梗装置可根据葡萄品种不同而调整转速，破碎后的葡萄由下部的螺杆向外输送，水平距离可达80米。整机与葡萄接触部分及外露部分全部用**不锈钢材料制造。

        转筛孔径28毫米，如葡萄果粒过大或过小，订货时需注明。

二、       主要技术参数：

产品型号：JCP——5    JCP——10    JCP——10

1、  生产能力：5——6t/h    7——10t/h    15——20t/h

2、  除梗转筛：

     直    径：330mm      420mm        500mm

     筛网孔径：28mm       28mm         28mm

3、       除梗轴：

回转直径：290mm       370mm         440mm

4、       破碎装置：

辊子数量：2组          2组           2组

辊子间隙：4——15mm   4——15mm     4——15mm

5、       电机功率：

进料除梗：1.5Kw        2.2Kw          3Kw

破    碎：0.75Kw       1.1Kw          1.1Kw

输 浆泵：

电机功率：3Kw          5.5Kw          7.5Kw

出口管外径：75mm       100mm         100mm

6、  设备重量：578Kg       635Kg          875Kg

     (不含输浆泵)

7、外形尺寸：（mm）长*宽*高  1836*630*1352  2286*834*1574  2632*910*1802

8、  设备占地：3.8m*3.2m     4m*3.4m      4.5m*4.5m

三、主要结构：

本设备主要由进料、除梗、破碎、输浆、机架等部分组成。

1．           进料装置：

进料装置位于除梗装置的前端，主要部件为一输送螺旋，机械式无级调速，与除梗装置同一动力。可根据不同的葡萄品种调节进料速度，以达到满意的除梗效果。（JCP——5型不带无级调速器）

2．           除梗装置：

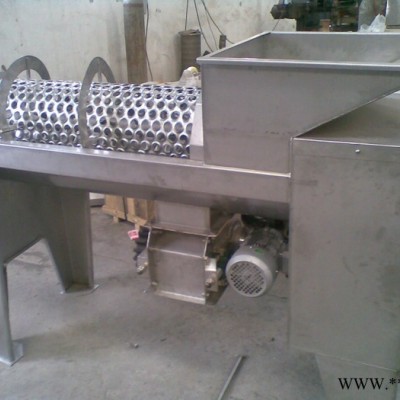

由除梗轴、除梗转筛和伟动系统组成。除梗轴上安装有呈螺旋状分布的除梗叶片。除梗转筛由不锈钢板冲孔成形，前段孔径28mm，后段孔径20mm，它的作用是将果、梗分离，并将梗枝排出机外。

除梗装置传动系统位于机架前端，由蜗轮无级调速减速机通过链轮链条驱动。

3．           破碎装置位于除梗转筛下部，由两组破碎辊组成。两辊间隙可在4——15mm之间任意调节，破碎装置与机架由铰链联接，快开把手锁紧，将锁紧螺母松开，即可拉开清洗。

4．           输浆泵：

输浆泵为单螺杆泵，它装在破碎装置下面，与主机不相联，既便于清洗又减小了主机工作时的振动。

5．           机架：

机架是联接设备各部分的支承件，全部由**不锈钢制造。
