细内容

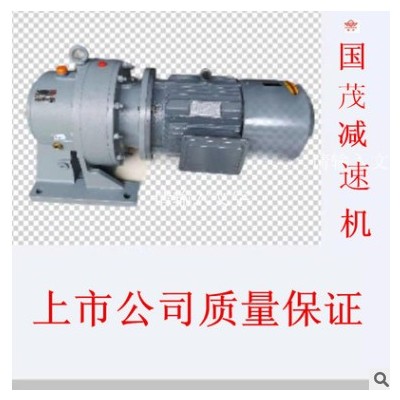

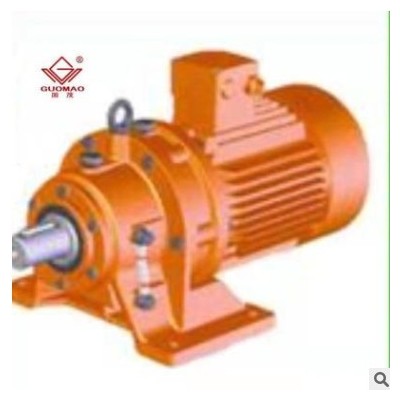

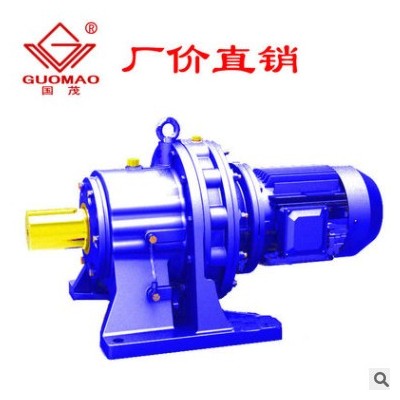

卧式摆线针轮减速机的特点
高速比和高效率
单级卧式摆线针轮减速机传动，就能达到1:87的速比，效率在百分之90以上，如果采用多级传动，减速比更大。
结构紧凑体积小
由于采用了行星减速机传动原理，输入轴与输出轴在同一轴心上，所以结构紧凑，体积小。
运转平稳噪声低
摆线针齿啮合齿数较多，重叠系数大以及具有机件平稳的机理，使振动的噪声限制在最小程度。
使用可靠、寿命长
摆线针减速机因主要零件采用轴承钢寿命制造，因此机械性能好，再加上采用滚动摩擦，所以经久耐用寿命长。
过载能力强、耐冲击、惯性力矩小
适用于启动频繁和正反转的场合。
卧式摆线针轮减速机型号
注：按结构形式分为：卧式、立式；按驱动器联接方式分为：双轴型、电机接盘型、电机直联型
卧式摆线针轮减速机传动比
摆线减速机传动比
注：凡一级机型具有的传动比，二级、三级机型均可任意组合，如需其他传动比可与本公司技术部联系（技术支持：0519-88898883）
卧式摆线针轮减速机对照表
摆线针轮减速机对照表
2.摆线针轮减速机的型号：
1）B系列摆线针轮减速机
BW脚板式卧装双轴摆线针轮减速机
BL法兰式立装双轴摆线针轮速机
BWY脚板卧装专用电动机直联型摆线针轮减速机
BLY法兰式立装专用电动机直联型摆线针轮减速机
BWD脚板式卧装普通电动机直联型摆线针轮减速机
BLD法兰式立装普通电动机直联型摆线针轮减速机
2）X系列摆线针轮减速机
XW脚板式卧装双轴摆线针轮减速机
XL法兰式立装双轴摆线针轮减速机
XWD脚板式卧装普通电动机直联型摆线针轮减速机
XLD法兰式立装普通电动机直联型摆线针轮减速机
XWD脚板式卧装普通电动机直联型摆线针轮减速机
XLY法兰式立装专用电动机直联型摆线针轮减速机
3） 8000系列行星摆线针轮减速机
8000系列XW、XWD型摆线针轮减速机
8000系列XL、XLD型摆线针轮减速机
8000系列XWE、XWED型摆线针轮减速机
8000系列XLE、XLED型摆线针轮减速机
4 ）F8000系列行星摆线针轮减速机
FWD、FLD、FL、FW、FWED、FLED、FWE、FLE
5 ）Z系列行星摆线针轮减速机JB/T2982-1994
ZW、ZWD、 ZL、ZLD、 ZWE、ZWED、 ZLE、ZLED、 ZWS、ZWSD、 ZLS、ZLSD
6 ）9000系列行星摆线针轮减速机
9000系列XW、XWD型摆线针轮减速机
9000系列XL、XLD型摆线针轮减速机
9000系列XWE、XWED型摆线针轮减速机
9000系列XLE、XLED型摆线针轮减速机
注:以上各形式的减速机,其实质是一样的,只是各摆线减速机厂家自己推出的型号,标识方式不同而已
7）台湾传仕600系列摆线针轮减速机
THM、THHM、THHHM
1.用途
摆线针轮减速机采用摆线针齿啮合、行星式传动原理，所以通常也叫行星摆线减速机，行星摆线针轮减速机可以广泛的应用于石油、环保、化工、水泥、输送、纺织、制药、食品、印刷、起重、矿山、冶金、建筑、发电等行业，做为驱动或减速装置。其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机，因此，行星摆线针轮减速机在各个行业和领域被广泛的使用，受到广大用户的普遍欢迎。
2.使用条件
1、摆线针轮减速机允许使用在连续工作制的场合，同时允许正、反两个方向运转。
2、输入轴的转速额定转数为1500转/分，在输入功率大于18.5千瓦时建议采用960转/分的6极电机配套使用。
3、卧式安装摆线针轮减速机的工作位置均为水平位置。在安装时最大的水平倾斜角一般小于15°。在超过15°时应采用其他措施保证润滑充足和防止漏油。
4、摆线针轮减速机的输出轴不能受较大的轴向力和径向力，在有较大轴向力和径向力时须采取其他措施。
