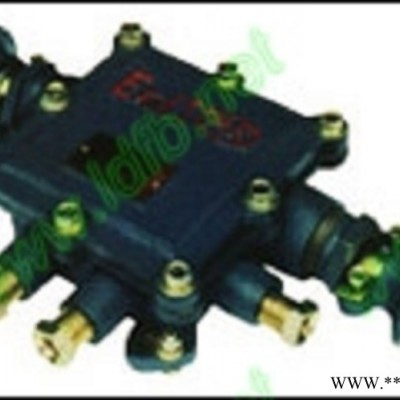

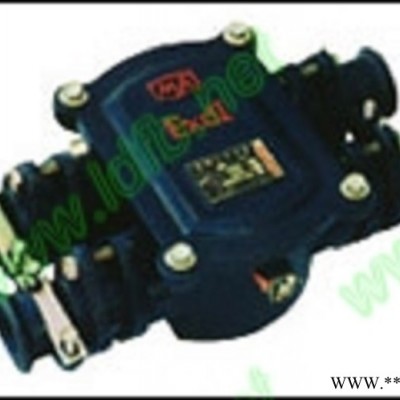

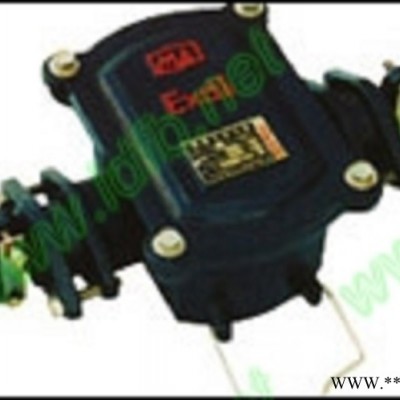

供应冷氏电气BHD2-25A-4T矿用隔爆型电缆接线盒

价格：￥12.00/个
品牌：冷氏电气
材质：铝合金
产地：嘉兴
起订：122个
供应：122个
发货：3天内

材质	铝合金
产地	嘉兴
工作环境	1212
规格	电缆接线盒
类型	电子仪表盒
适用范围	矿井下用
品牌	冷氏电气
型号	BHD2-25A-2T
加工定制	否

BHD2-25A-4T  BHD2-25A-3T BHD2-25A-2T矿用隔爆型电缆接线盒

适用范围     本系列接线盒适用于煤矿井下及其周围介质中有甲烷、煤尘等爆炸性混合物气体的环境中，在交流50Hz，电压至127-660V的供电线路中，供信号、照明、动力设备等作电缆连接和分支之用。
BHD2-25A-3T	BHD2-25A-4T
BHD2-25A-2T	BHD2-25A(4T)
主要技术参数 型号、规格 额定电流（A） 额定电压（V） 电缆通数 电缆最大外径 (φ，mm) 主 分支 BHD2-20/127-6T 20 127 2 0 20.10 BHD2-25/380-2T 25 380 2 0 22 BHD2-25/380-3T 3 0 BHD2-25/380-4T 4 0 BHD2-40/660-2T 40 660 2 0 24 BHD2-40/660-3T 3 0 BHD2-40/660-4T 4 0 BHD2-100/660-2T 100 660 2 0 37 BHD2-100/660-3T 3 0 BHD2-100/660-4T 4 0

CKJ5-250/1140型交流真空接触器

 CKJ5、CKJ系列真空接触器 使用说明书 CKJ5、CKJP系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电 力网络，供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作 于油田、化工等场合。 一、           工作条件 1．  海拨高度不超过2000米。 2．  环境空气温度：-25～+40℃。 3．  空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。 4．  安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。 5．  环境污染等级为3级。 6．  振动不大于30米/秒的场。 二、           主要技术参数

 、主要技术参数

型号	额定电压(工频)(V)		额定电流(A)	主触头参数			工频耐压V(有效值)
	主电路	控制电路		开距(mm)	超程(mm)	终压力(N)	主电路	辅助电路	控制电路
CKJ5-80/1140	1140	36,110,220,380	80	1.8±0.2	>1	30±5	4200	2500	2000
CKJ5-125/1140	1140	36,110,220,380	125	1.8±0.2	>1	30±5	4200	2500	2000
CKJ5-160/1140	1140	36,110,220,380	160	1.8±0.2	>1	30±5	4200	2500	2000
CKJ5-250/1140	1140	36,110,220,380	250	2±0.2	>1.5	80±10	4200	2500	2000
CKJ5-400/1140	1140	36,110,220,380	400	20+0.5	>1.5	120±20	4200	2500	2000
CKJ5-600/1140	1140	36,110,220,380	600	20+0.5	>1.5	190±20	4200	2500	2000

型号	接通能力	分通能力	极限分断电流(A)	电寿命次数		机械寿命次数	质量
				AC3	AC4
CKJ5-80/1140	10 Ie,100次	8 Ie,25次	2000,3次	60×104	6×104	300×104	3.8kg
CKJ5-125/1140	10 Ie,100次	8 Ie,25次	2000,3次	60×104	6×104	300×104	3.8kg
CKJ5-160/1140	10 Ie,100次	8 Ie,25次	2000,3次	60×104	6×104	300×104	3.8kg
CKJ5-250/1140	10 Ie,100次	8 Ie,25次	4500,3次	60×104	6×104	300×104	8kg
CKJ5-400/1140	10 Ie,100次	8 Ie,25次	4500,3次	60×104	2×104	300×104	11.3kg
CKJ5-600/1140	10 Ie,100次	8 Ie,25次	6000,3次	60×104	0.5×104	300×104	19.5kg
