品牌：福森泰科
材料：不锈钢
防护等级：IP50
起订：1PCS
供应：108PCS
发货：15天内
| 材料 | 不锈钢 |
|---|---|
| 防护等级 | IP50 |
| 封装 | SMD |
| 类型 | 转动扭矩测量 |
| 灵敏度 | 高 |
| 批号 | 08+ |
| 漂移 | 无 |
| 输出信号 | 0-5V/0-10V/4-20mA |

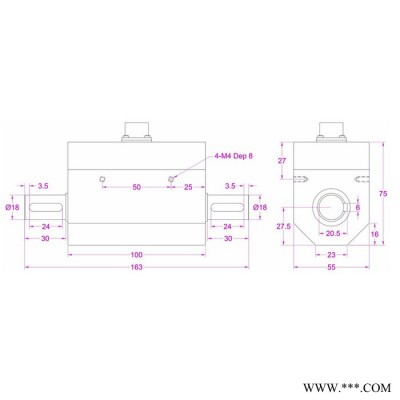

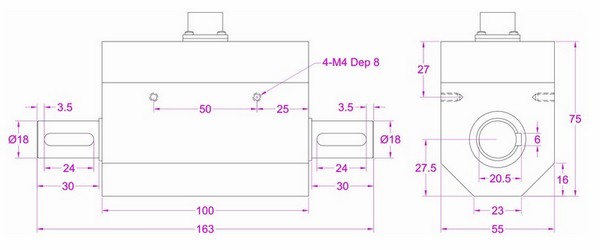

| 外形尺寸 | 见图纸 |
| 线性度 | 0.2% F.S. |
| 制作工艺 | 集成 |
| 种类 | 力敏 |
| 重复性 | 0.2% |
| 重量 | 0.5kg |
| 材料物理性质 | 导体 |
| 材料晶体结构 | 单晶 |
| 迟滞 | 0.2% F.S. |
| 品牌 | Forsentek |
| 型号 | 5NM/10NM/20NM |
| 加工定制 | 是 |
| 用途/使用范围 | 电机转矩转速测量 |
0-5V动态扭矩传感器5NM/10NM/20NM伺服电机转矩转速测量

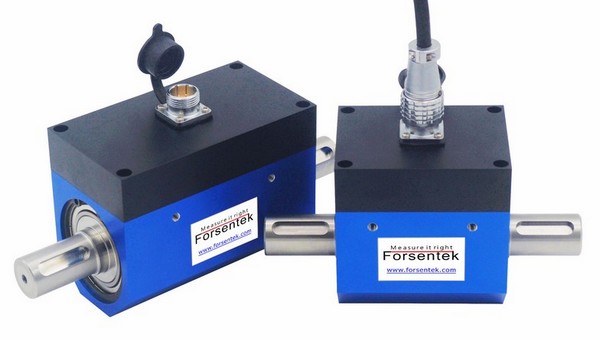

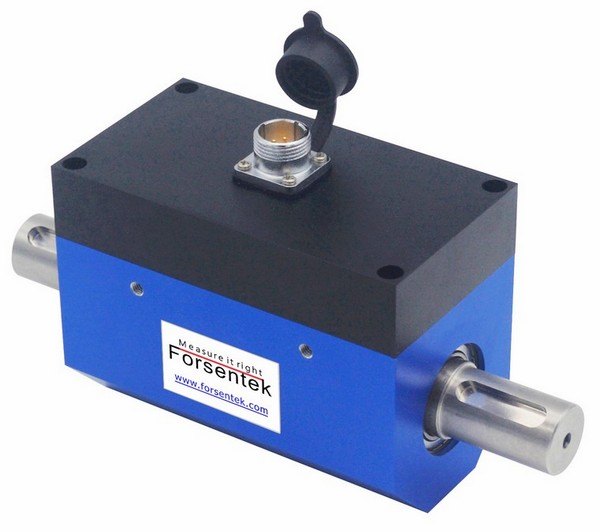

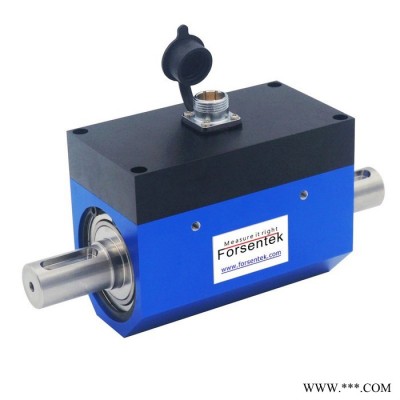

伺服电机转矩转速测量传感器FYTD是一款基于非接触式原理的转矩转速测量感应器，扭力传感器的旋转轴与信号采集装置之间没有摩擦，这使得转矩传感器FYTD比传统滑环结构的动态扭力传感器更加耐用。转矩传感器FYTD有5NM / 10NM / 20NM / 30NM / 50NM / 100NM六个测量范围可选，并同时支持高达6000RPM的转速测量，高度集成的电子线路可直接输出±5V/±10V/4-20mA标准模拟量信号以便于PLC采集或其它数采系统处理。感测器FYTD可通过联轴器与电机轴或负载轴连接，测量过程中传感器的外壳静止，传感器的轴跟随电机轴一起旋转。此款转矩测量传感器常用于电机测试台，工业安装扭力检测，伺服电机转矩转速测量，搅拌扭矩控制，螺丝锁紧扭力监测，齿轮箱扭矩传递效率检测等旋转扭矩测量。
电机转矩转速传感器FYTD参数表
| 扭矩量程 | 5NM 10NM 20NM 30NM 50NM 100NM |
| 转速范围 | 0-6000RPM |
| 供电电压 | 24V DC (12V DC) |
| 额定输出 | 0-5V/0-10V/4-20mA |
| 零点输出 | ±2% R.O. |
| 非线性 | ±0.2% R.O. |
| 滞后 | ±0.2% R.O. |
| 非重复性 | ±0.2% R.O. |
| 蠕变(10min) | ±0.1% R.O. |
| 安全过载 | 150% F.S. |
| 极限过载 | 200% F.S. |
| 温度补偿范围 | -10... 40℃ |
| 使用温度范围 | -10... 60℃ |
| 零点温度漂移 | ±0.03% R.O./℃ |
| 灵敏度温度漂移 | ±0.02% R.O./℃ |
| 输入阻抗 | 700±30 ohms |
| 输出阻抗 | 700±10 ohms |
| 绝缘阻抗 | >5000M ohms |
| 防护等级 | IP50 |
| 导线 | 5*3000mm |
| 接线 | 红线－电源正 绿线－电源负 黄线－信号正 白线－信号负 |
0-5V动态扭矩传感器5NM/10NM/20NM伺服电机转矩转速测量
传感器量程简介：
额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的额定扭矩值或力值。
测量范围：如额定量程为100NM的传感器的测量范围是0~100牛米，额定量程为20NM的传感器的测量范围是0~20牛米。
精度等级：相对精度是以额定量程为基准的，对于同一型号的传感器，相对精度一般是相同的，如精度为0.25%的传感器，量程为50NM和200NM的都是0.25%的精度等级。
精度：精度可以理解成：精度=精度等级*额定量程，这里可以看出同一款传感器量程越小，精度越高。分别用量程为100NM和50NM的同一型号静态扭力测量传感器去测量20NM的扭矩，量程为50牛米的传感器精度要比100牛米的好。
使用寿命：用同一型号量程为100NM和200NM的扭矩传感器同样去测100NM的扭力，100NM的扭力传感器可以理解为满负荷工作，200NM的力矩传感器为非满负荷工作，量程为200牛米的扭力传感器要比100牛米的使用寿命更长。
一般选传感器量程的时候尽量留有10%-30%的冗余量，一方面可以防止应用中的冲击力对传感器造成损伤，另一方面可以延长使用寿命。比如转矩范围是50NM~70NM，可以选择量程为100NM的扭力测量传感器。
