品牌：SMOWO
品牌：SMOWO
型号：RW-JX4
起订：1
供应：999
| 品牌 | SMOWO |
|---|---|
| 型号 | RW-JX4 |

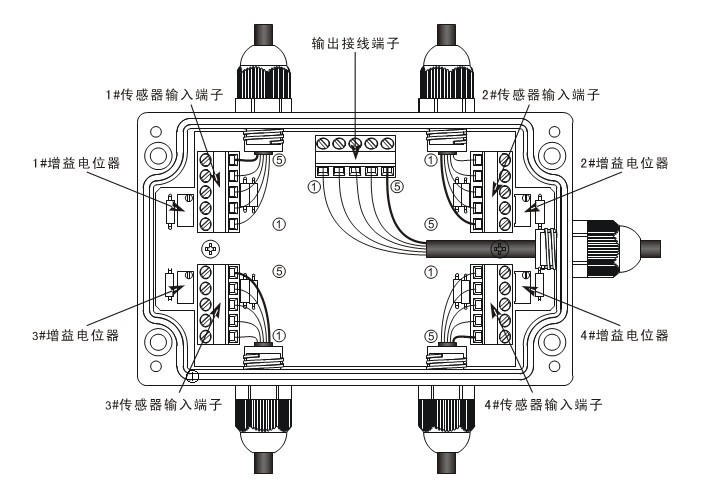

传感器输入接线方式（面对端子，从左到右依次为①~⑤号接线孔）
端子 | 1 | 2 | 3 | 4 | 5 |
定义 | 传感器激励正 | 传感器信号正 | 传感器信号负 | 传感器激励负 | 屏蔽 |
颜色 | 红 | 绿 | 白 | 黑 | 粗黑 |
注意：以上接线颜色只针对我公司生产的传感器。
信号输出接线方式（面对端子，从左到右依次为①~⑤号接线孔）
端子 | 1 | 2 | 3 | 4 | 5 |
定义 | 传感器激励正 | 传感器信号正 | 传感器信号负 | 传感器激励负 | 屏蔽 |
颜色 | 红 | 绿 | 黄 | 蓝 | 粗黑 |
