品牌：PINDAR品达环试
材质：加强型板材
测量对象：**装备、航空航天、高铁动车、高校研究院、通迅、电网、储能设备、电子、化工、电线电缆、塑胶、五金等行
起订：1间
供应：1间
发货：10天内
| 材质 | 加强型板材 |
|---|---|
| 测量对象 | **装备、航空航天、高铁动车、高校研究院、通迅、电网、储能设备、电子、化工、电线电缆、塑胶、五金等行 |
| 产地 | 东莞品达 |
| 额定电压 | 380V |
| 类型 | 高温老化设备 |
| 温度范围 | RT~80℃ |
| 品牌 | PINDAR品达环试 |
| 型号 | MAX-ORT |
| 加工定制 | 是 |
参照国标GB2423.2-89《电工电子产品基本环境试验规程 试验B：高温试验方法》和根据贵司工程、技术要求我们为贵公司设计如下方案，该方案为传统步入式，配有独立功能电器控制柜，老化所需时间、温度、各类操作开关可在一个控制电柜上操作。
用于对家用电器、车载电子、仪器仪表、LED、LCD、LCM、仪器仪表、电工电子、航空航天、汽车整车、汽车配件、各种材料、零部件、装备等进行高温试验，以评价其在一定的温度条件下贮存和使用适应性。
高温老化室 老化房 烘房 技术参数：
老化量：客户自定；
温度范围：R.T+5℃～80℃ （高温可定制，最高到300℃）
高温老化房自身电量需求约为： KW；
升温速率（非线性）：室温~60℃时，约5℃/min；60~80℃时约2℃/min
温度均匀度：≤± ℃（空载条件下）
辅助升温 循环风道内装有加温温度电热丝作升温用，采用温度模块配合固态继电器SSR动作，节能型设计；
超温溫进、排风 超温时，排风马达启动，超温进风自垂百叶进新冷风，热风由排热风机排至室外
电线：高温老化房中所有用线均采用国标线以及高温电线。
温度检测 A.室内1点温度检测及1个超温保护检测。发热管自身的过温保护器。
温度控制方式：
选择北京昆仑通态+台达PLC专用温控仪表
PID为控制核心，通过过继电器实现自动控制功能
排风系统采用独立温度控制系统.
时间单独控制、倒记时功能。
工程任务量：
高温老化房库体（五面+风道面）；
高温老化房的热风运风，独立控制；
换风风机及控制系统，室内进新风及排热风；
温度控制系统采用北京昆仑通态+台达PLC专用温度控制系统
高温老化房外尺寸： 定制（不含控电柜等突出部分）；
高温老化房内尺寸： ；
库体材质：50/100/150mm厚防火岩棉双面彩钢板保温板
库体门洞：50/100/150mm厚防火岩棉双面彩钢板保温板W1400×H1950mm（双开）
墙面视窗：无
门面视窗：H350×W500mm
测试引线口：直径?50，可开、关；
固定方式：连接处采用专用连接铝材
老化房库板建议选择PU聚氨脂硬发泡库板
高温老化室 老化房 烘房 报警及保护装置
控制电源加保险及热过载继电器
超温报警
鼓风机过载、过热、缺相保护
电热采用无风切电过热保护
严格执行国家电工安全标准，确保布线规范，各接线端口均有明确标识，无裸露现象
可靠的接地和漏电保护装置
室内超温三重保护,超过设置温度风机排风,高温红色报警及排风机启动排风,超高温产品断电保护
高温老化室 老化房 烘房 本高温老化房的特性：
平衡调温控制系统,采用北京昆仑通态+台达PLC专用温控仪表 ，温控方式控制SSR，使系统之加热等于热损耗量,故能长期稳定使用，
自整定 PID 闭环控制,自动加热调整系统，升降温速度快速、平稳、均匀，为使用者节约宝贵时间.
精准控制、SSR 控制让高温老化房内温度更均匀；手动、自动、多功能排气控制方式，确保及时准确更换高温老化房内空气保证高温老化房安全运行。
老化时间、温度自由设定，实时显示各设备运行状态；
显示系统当前警报信息；超温声光报警，无风或风机故障停电保护；老化状态三色指示。

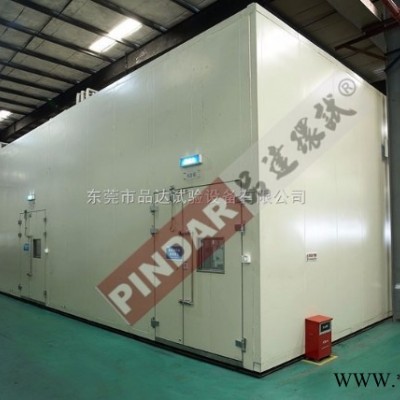

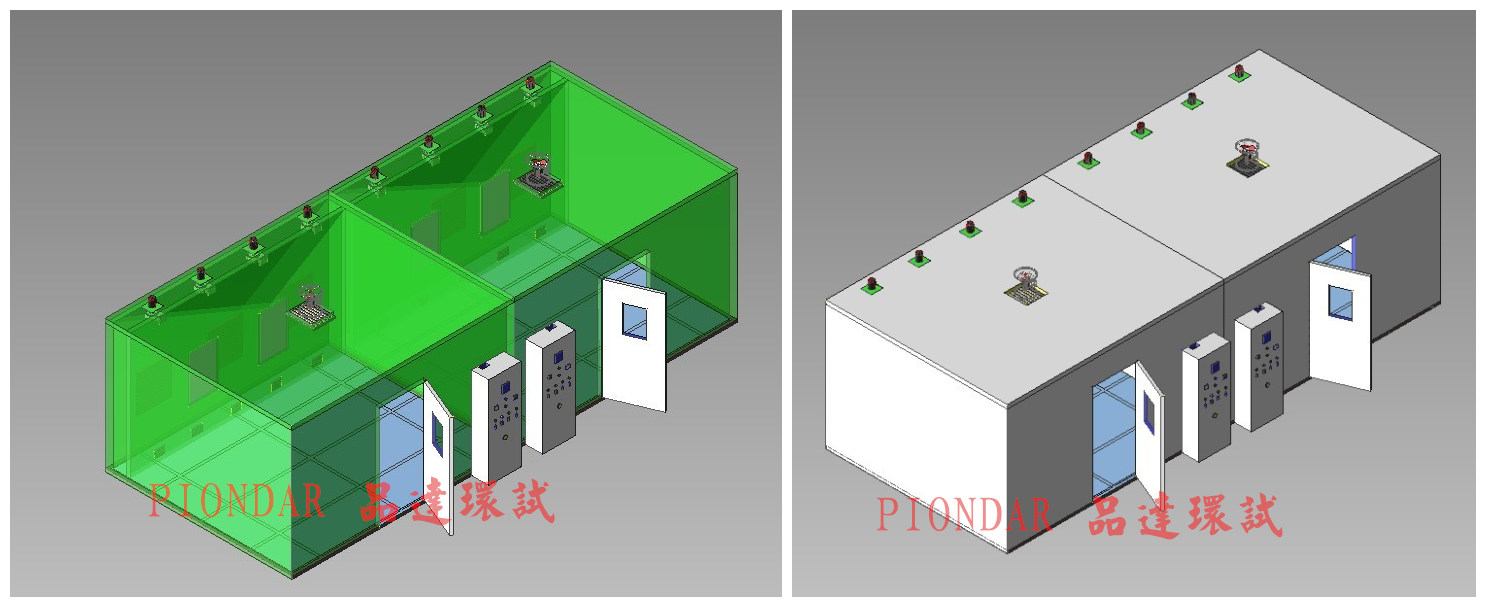

高温老化室 老化房 烘房 室体结构设计：
库体四周及吊顶面采用双面彩钢保温库板(50mm厚度防火岩棉+双面彩钢保温板)拼装而成，地面及四周墙壁不做处理，接合处打密封玻璃胶，有效保证房间的密封性。
加热器放置于高温老化房循环风道中，四周加防火隔热材料。采用PID 温度模块配合SSR 控制，温度到达产品所需要温度后，根据室内温度波动自动调节加热功率大小，配合保温库板的保温性，使室内温度精确稳定在所设定温度数值。
温度恒温稳定以后，循环风系统继续工作，以保证各产品层温度均匀性、稳定性。
高温老化室 老化房 烘房 电控及安全设计：
电控设计参照《低压配电设计规范》GB50054-95，《供配电设计规范》GB50052-95, 《电气装置安装工程接地装置施工及验收规范》GB50169-92，使电控设计标准化。
采用三相五线制（带地线）配线，合理分配主电供电，避免偏相或接地问题引发事故。

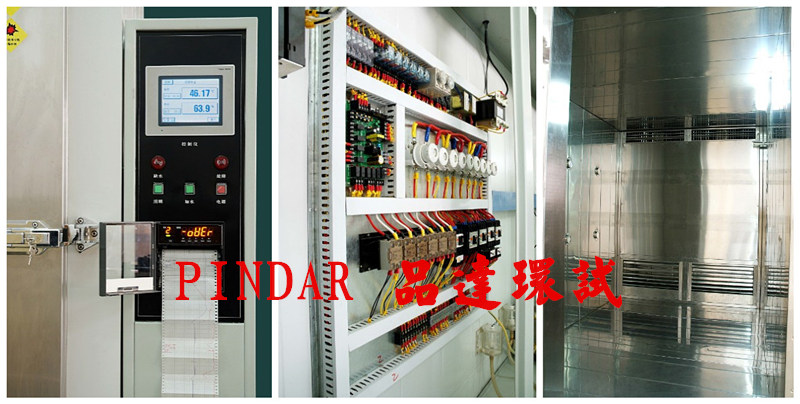

控制系统集成老化功能设计，设计功能控制电柜；老化所需时间、温度、各类操作可直接在电柜面板上操作。可自由设定老化总时间、老化温度等，老化时间到自动切断电热等电源；同时黄色警示灯亮起，告知老化完毕；且能实时显示高温老化房工作状态、温度。
老化过程可全自动控制，具有部分异常自处理功能，让操作自动化、简单化。
老化总时间控制。可自由设定老化总时间，老化时间到自动切断电热等电源；同时黄色警示灯亮起，告知老化完毕。
... ...
高温老化室 老化房 烘房 风力、加热系统
热风排风管道系统，采用0.8厚度的镀锌板或PU高温软管制作，符合《通风与空调工程施工质量验收规范》GB50243—2002 标准。整个高温老化房的风道结构均采用两面运风的方式（创新点），使温度的均匀性的获得变得容易。
匀风系统：采用品达自主设计的120W节能型高温高效的离心风机下压运风的方式，在保证热风从底部出风均匀的情况下，风流缓和，稳定性高，可以达到很高的控制精度，完全满足老化试验室的温度测试要求。
减少噪音：由于运风马达采用小功率的离心风机，品达设计定制的蜗壳，噪音相对较低，客户比较容易接受。
风力分为排风系统和循环风系统，两套系统独立工作。
排风系统有进鲜风和排热两部分，排热风机在室内温度超过产品所需要温度时将室内多余热量排至室外，同时进气打开，新鲜空气进入与热空气中和。
高温老化室 老化房 烘房 培训、售后服务
培 训：
①?可安排用户在设备出厂调试时来公司进行现场技术培训，使客户了解设备性能，教会其正确使用，减少设备因使用不当造成故障；
②?也可根据合同要求，在为用户安装调试设备并投入使用时，进行现场技术培训；
售后服务
①?为用户提供所需的使用、维护咨询；
②?及时向用户提供易损件和备件；
③?为用户派出技术人员对其设备使用、 维护进行现场指导；
④?从验收之日起，设备在一年质量保证期内，需方在遵守保管、 使用和安装规则的条件下，因试验箱制造质量问题不能正常工作时，供方在得到通知后24小时内将派出维修人员进行免费维修。也可根据具体情况，按需方要求协商制定维修时限；
⑤?质保期后设备出现问题时，供方应及时给予解决，酌情收取维修及材料费。
备 注：
本设备不包括机外电源线，以及本工程以外的作业我司不负责；
本文件为东莞市品达试验设备有限公司内部制作之技术文件，未被列名授权使用之任何单位、团体、个人均不被允许持有、复制、传播、修改本文件全部或部分内容和信息，否则在非本公司亲自处理而由其他单位、团体、个人仿冒处理之事物，出现任何不良现象均与本公司无关，并将严肃追究其法律责任。
