品牌：“西普达"
型号：XPD2000-022G3/030P3
应用范围：通用
起订：1台
供应：1000台
| 型号 | XPD2000-022G3/030P3 |
|---|---|
| 应用范围 | 通用 |
| 电源相数 | 三相 |
| 供电电压 | 低压 |
| 适配电机功率 | 22（kW） |
| 滤波器 | 内置1A滤波器 |
| 直流电源性质 | 电流型 |
| 控制方式 | 电流矢量 |
| 输出电压调节方式 | PWM控制 |
| 外型 | 塑壳 |
| 产品系列 | ACS510 |
| 额定电流 | 45（A） |
| 额定电压 | 三相AC380-400（V） |
| 营销方式 | ** |
| 品牌 | 西普达 |

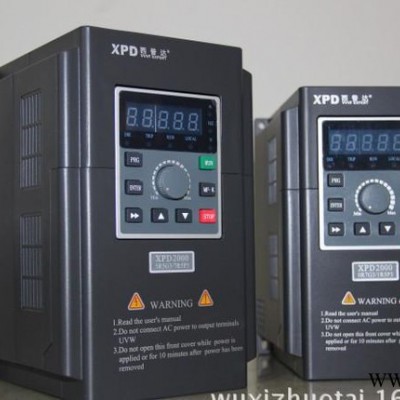

西普达XPD2000系列无速度传感电流矢量变频器
1.XPD2000产品简介：
XPD2000系列变频器，采用32位DSP（数字信号处理器）硬件平台，完成无速度传感器矢量控制，与V/F相比，矢量控制有更好的控制性能；XPD2000设计灵活，内含SVC（无速度传感器矢量控制）和V/F控制，具有速度控制精度高、转矩响应快、低频输出力矩大的优点。
2.XPD2000技术特点：
先进的矢量控制算法，实现对电机的完全解耦控制，自动检测电机参数，矢量、V/F两种控制方式可选。
采用G、P合一型结构，使用方便。
频率源组合方式丰富，可以根据现场要求进行切换。
多种参数的在线监控及切换。
16段速度控制、可编程PLC、摆频运行。
可独立编程的多功能8路数字输入、2路模拟量输入、1路高速脉冲输入、2路集电极开路输出、1路继电器输出。
多点V/F曲线，用户可以灵活设置。
内置PID调节器，方便客户进行简单的流量、压力等闭环控制。
可扩展的多泵供水控制卡**可控制4台泵实现恒压供水。
自动电压调整和自动限流，使系统运行更加稳定。
自动转速跟踪，实现平滑启动。
标准配置的RS485串行通讯接口，采用国际标准MODBUS-RTU通讯协议。
宽电压工作范围，260V-480V，可以应用在电压偏低的场合。
完善的保护功能可实现过压、欠压、输入输出缺相、过热、过载、外部故障、过流、相间短路、对地短路等保护。
完全独立的风道设计，提高抗粉尘能力，冷却风扇运转模式可选。
加减速过程中采用特殊的电流算法，满足瞬间电流重载的场合。
优越
1. XPD2000西普达变频器技术特点：
项 目 | 规 格 | |
| **高频率 | 500Hz |
载波频率 | 0.5kHz~16kHz；可根据负载特性，自动调整载波频率 | |
频率分辨率 | 数字设定：0.01Hz | |
模拟设定：**高频率×0.1% | ||
控制方式 | 开环矢量控制(SVC)，V/F控制 | |
运行方式 | 键盘、控制端子（二线制、三线制）、RS485。可通过多种方式切换 | |
启动转矩 | 0.5Hz/150% | |
调速范围 | 1:100 | |
过载能力 | G型机：150%额定电流60s；180%额定电流2s | |
P型机：120%额定电流60s；150%额定电流2s | ||
转矩提升 | 自动转矩提升；手动转矩提升可调整 | |
V/F曲线 | 5种方式：直线型；多点型；多次幂曲线 | |
加减速曲线 | 直线或S曲线加减速方式；四种加减速时间；加减速时间范围0.0~3000.0s | |
直流制动 | 直流制动频率：0.00Hz~**大频率，制动时间：0.0s~50.0s，制动电流：0.0%~100.0% | |
点动控制 | 点动频率范围：0.00Hz~500.00Hz；点动加减速时间，0.0s~3000.0s | |
PLC、多段 | 通过内置PLC或多功能数字端子实现**多16段速度运行 | |
内置PID | 可方便实现过程控制闭环系统 | |
自动电压调整（AVR） | 当电网电压变化时，能自动保持输出电压恒定 | |
特殊 | MF.K键 | 可编程按键：命令通道切换/正反转运行/点动运行选择 |
纺织摆频 | 实现幅度、摆频时间、摆频突变的功能 | |
定时控制 | 定时控制功能：设定时间范围0h~65535h | |
输入 | 参考电源 | 10V/10mA |
端子控制电源 | 24V/200mA | |
模拟输入端子 | 2个模拟量输入端子，其中一个只能用作电压输入，另一个可作电压或电流输入 | |
数字输入端子 | 8个数字多功能数字输入端子，其中一个可作高速脉冲输入。可兼容有源PNP或NPN输入方式 | |
输入 | 模拟输出端子 | 2个模拟输出端子，分别可选0/4mA~20mA或0/2V~10V，可实现设定频率、输出频率等物理量的输出 |
数字输出端子 | 1个高速脉冲输出端子0kHz~50kHz的方波信号输出，2个开路集电极输出端子，1个继电器输出端子， 均可编程 | |
保护功能 | 保护功能 | 输入输出缺相(输入缺相15kW以下无)、短路、过流、过压、欠压、过热、过载、外部故障等 |
使用 | 使用场所 | 室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 |
海拔高度 | 低于1000m | |
环境温度 | －10℃~＋40℃（环境温度在40℃~50℃，请降额使用） | |
湿度 | 小于95%RH，无水珠凝结 | |
振动 | 小于0.5g | |
存储温度 | －25℃~＋65℃ | |
的电磁兼容性，满足各种场合的使用要求。
0.75-560kw/380v
名称 变频器型号 功率 额定电流
西普达变频器 XPD2000-0R7G3/1R5P3 0.75/1.5KW 2.6/3.8A
西普达变频器 XPD2000-1R5G3/2R2P3 1.5/2.2KW 3.8/5.1A
西普达变频器 XPD2000-2R2G3/4R0P3 2.2/4KW 5.1/9.0A
西普达变频器 XPD2000-4R0G3/5R5P3 4/5.5KW 9.0/13A
西普达变频器 XPD2000-5R5G3/7R5P3 5.5/7.5KW 13/17A
西普达变频器 XPD2000-7R5G3/011P3 7.5/11KW 17/25A
西普达变频器 XPD2000-011G3/015P3 11/15KW 25/32A
西普达变频器 XPD2000-018G3/022P3 18.5/22KW 37/45A
西普达变频器 XPD2000-022G3/030P3 22/30KW 45/60A
西普达变频器 XPD2000-030G3037P3 30/37KW 60/75A
西普达变频器 XPD2000-037G3/045P3 37/45KW 75/91A
西普达变频器 XPD2000-045G3/055P3 45/55KW 91/112A
西普达变频器 XPD2000-055G3/075P3 55/75KW 112/150A
西普达变频器 XPD2000-075G3/090P3 75/90KW 150/176A
西普达变频器 XPD2000-090G3/110P3 90/110KW 176/210A
西普达变频器 XPD2000-110G3/132P3 110/132KW 210/253A
西普达变频器 XPD2000-132G3/160P3 132/160KW 253/304A
西普达变频器 XPD2000-160G3/185P3 160/185KW 304/350A
西普达变频器 XPD2000-185G3/200P3 185/200KW 350/377A
西普达变频器 XPD2000-200G3/220P3 200/220KW 377/426A
西普达变频器 XPD2000-220G3/250P3 220/250KW 426/465A
西普达变频器 XPD2000-250G3/280P3 250/280KW 465/520A
西普达变频器 XPD2000-280G3/315P3 280/315KW 520/585A
西普达变频器 XPD2000-315G3/355P3 315/355KW 585/650A
西普达变频器 XPD2000-355G3/400P3 355/400KW 650/725A
西普达变频器 XPD2000-400G3/450P3 400/450KW 725/820A
西普达变频器 XPD2000-450G3/500P3 450/500KW 820/890A
西普达变频器 XPD2000-500G3/560P3 500/560KW 890/1000A
西普达变频器 XPD2000-560G3 560KW 1000A
