类型：耐高温漆,防锈漆
颜色：黑色
起订：1千克
供应：10000千克
| 类型 | 耐高温漆,防锈漆 |
|---|---|
| 颜色 | 黑色 |
| 起订量 | 20 |
| 总固含量≥ | 35（％） |
| 保质期 | 12（个月） |
| 品牌 | 特富龙 |
| 类型:耐高温漆,防锈漆 | 颜色:黑色 |
| 起订量:20 | 总固含量≥:35（％） |
| 保质期:12（个月） |
防腐涂料产品性能
检验项目 | 检验方法 | 检验结果 | 备注 |
硬度 | 三菱铅笔 | 8H |
|
耐酸性 | 11MG | 无脱落 |
|
耐热性 | 250℃4小时 | 除涂层颜色变深,表面无裂纹、分层、发软 |
|
99%冰醋酸 | 在室温下 | 360小时表面无腐蚀 无开裂现象 |
|
甲醇 | 在室温下 | 360小时表面无腐蚀 无开裂现象 |
|
甲基异丁基酮 | 在室温下 | 360小时表面无腐蚀 无开裂现象 |
|
甲乙酮 | 在室温下 | 360小时表面无腐蚀 无开裂现象 |
|
丙烯酸 | 在室温下 | 360小时表面无腐蚀 无开裂现象 |
|
** | 在室温下 | 360小时表面无腐蚀 无开裂现象 |
|
二甲基甲酰胺 | 在室温下 | 240小时表面无腐蚀 无开裂现象 |
|
醋酸乙酯 | 在室温下 | 240小时表面无腐蚀 无开裂现象 |
|
丙酮 | 在室温下 | 240小时表面无腐蚀 无开裂现象 |
|
98%H2SO4 | 90℃ | 240小时表面无腐蚀 无开裂现象 |
|
37%HCI | 90℃ | 240小时表面无腐蚀 无开裂现象 |
|
50%NaoH | 90℃ | 120小时表面无腐蚀 无开裂现象 |
|
40%Nacl | 90℃ | 120小时表面无腐蚀 无开裂现象 |
|
99%二氯乙烷 | 65℃ | 240小时表面无腐蚀 无开裂现象 |
|
应用范围

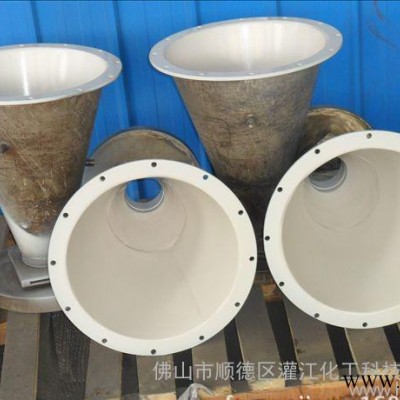

工业防腐涂料可以应用在各种强酸、强碱和强溶剂的动态储槽,如货船储槽、火车/汽车储槽、各种化学反应器、换热器、搅拌中和槽、耐酸/碱的泵和风机、石化储槽、管道、海上平台和海上管道等.
施工工艺
1，本防腐涂料为双组份涂料，可以刮涂、辊涂、喷涂、浸涂等；
2，由于防腐涂料体系常温下粘度较高,为降低粘度便于喷涂,可采用带加热装置的双管进料加热无空气喷涂设备.通常在防腐涂料中加入5-10%(一般不超过15%)的稀释剂即可在常温下进行喷涂
3，涂层常温表干为4小时，实干24小时；亦可加温至80—100度约1小时烘干。
4，如需增加厚度，可在表干阶段进行二次涂刷。
注意事项
施工后工具和料桶的清洗以及高固体分料的配制,必须加入稀释剂.防腐涂料的稀释剂主要为甲基异丁基酮和甲乙酮(丁酮),它们均为易燃体,因此在施工中应加强通风与防护.
