材质：见详情
加工定制：否
起订：1个
供应：2000个
| 材质 | 见详情 |
|---|---|
| 加工定制 | 否 |
| 适用范围 | 吊具 |
| 最大载荷 | 9.0（Ton） |
| 品牌 | 日本FRENO |

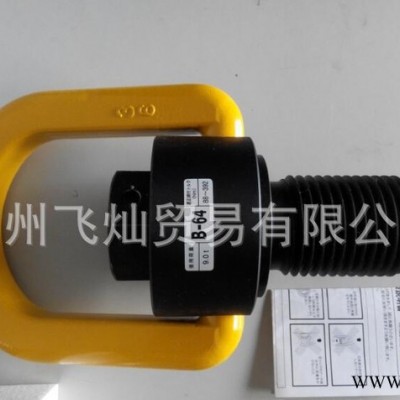

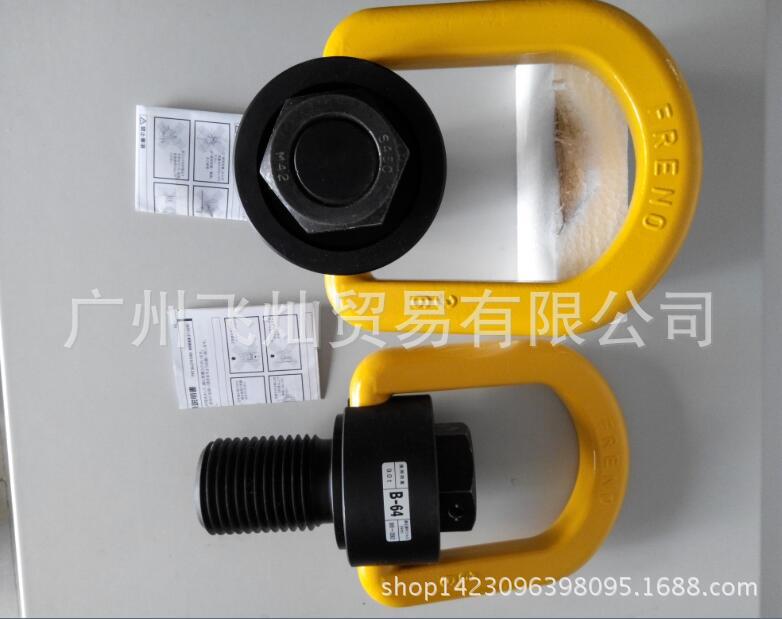

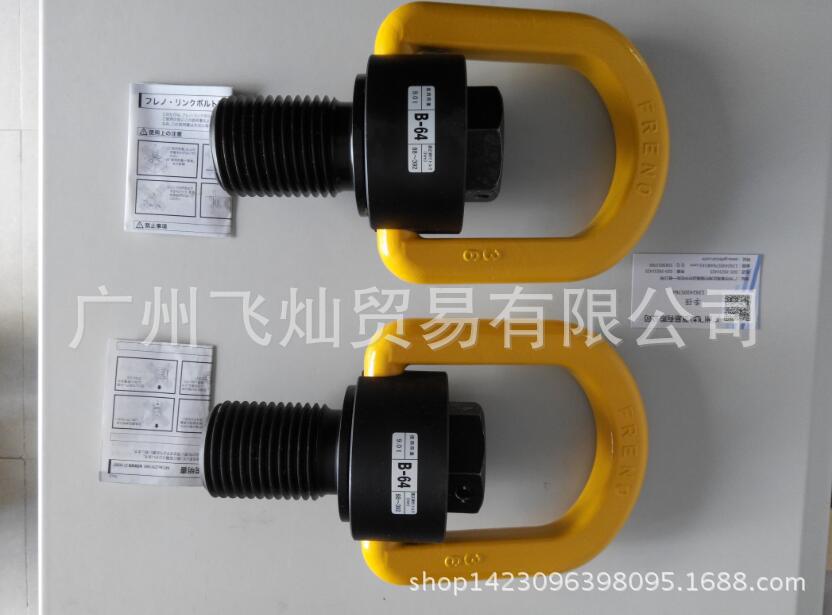

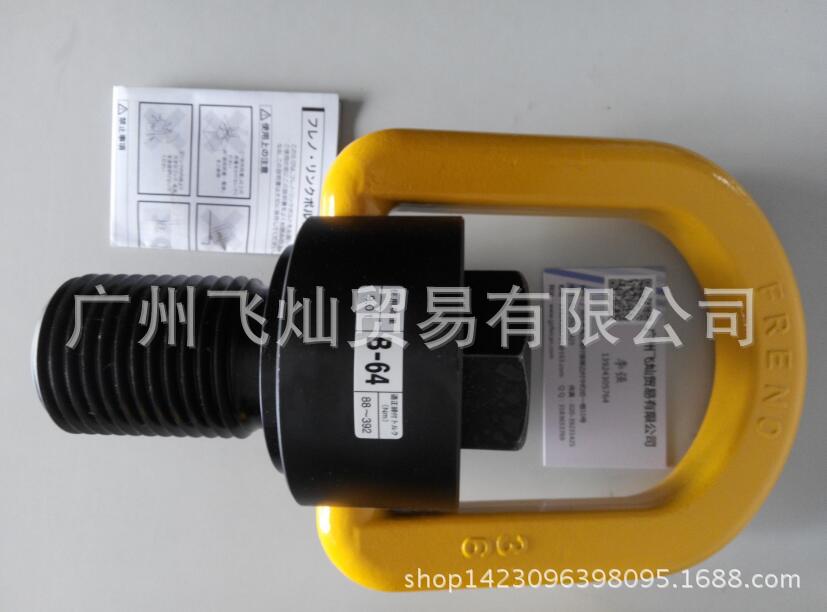

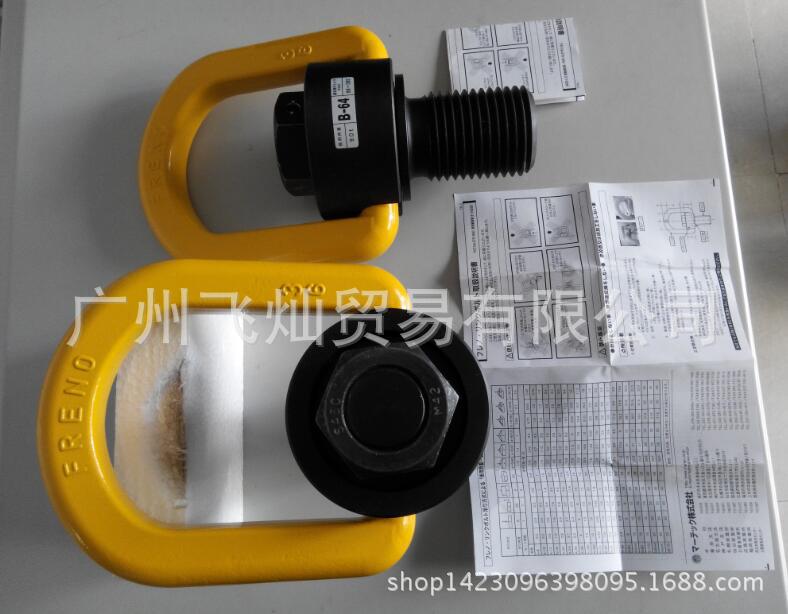

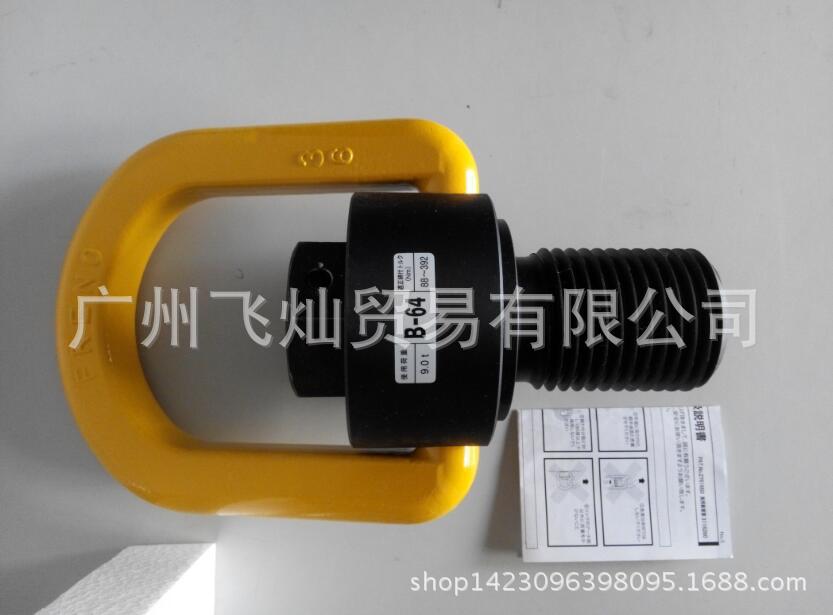

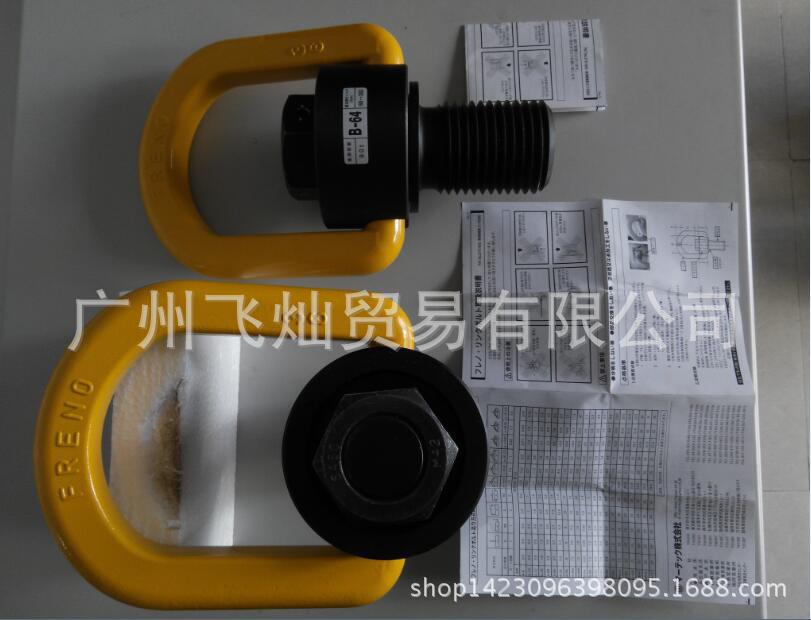

| 型号 | B-64 |
FRENO吊环螺栓 A型
强力紧凑型
FRENO吊环螺栓 A 标准型
由于与JIS普通带环螺栓相比、同一螺径可承受3倍以上的強度、因此吊运物体上的相应丝孔径也可以变小。
丝孔的加工变得简单，丝孔的位置自由度增加。
产品名称 | 使用荷重 | 螺径 | 适合的扭力 | 重量 | 回转半径 |
A-8 | 0.3 | M8 | 8-15 | 0.23 | 63 |
A-10 | 0.5 | M10 | 12-20 | 0.24 | 63 |
A-12 | 0.8 | M12 | 18-29 | 0.7 | 101 |
A-16 | 1.6 | M16 | 30-49 | 0.8 | 101 |
A-20 | 2.8 | M20 | 49-78 | 2.2 | 142 |
A-24 | 3.7 | M24 | 59-196 | 2.4 | 142 |
A-30 | 6.3 | M30 | 108-294 | 7.1 | 192 |
A-36 | 8.0 | M36 | 177-392 | 7.4 | 192 |
A-42 | 10.0 | M42 | 230-450 | 13.0 | 240 |
A-48 | 12.0 | M48 | 294-585 | 13.9 | 240 |
A-48L | 15.0 | M48 | 294-585 | 15.6 | 245 |
FRENO吊环螺栓 A 带轴承型号
在频繁进行反转或立起的作业时，使用附带轴承的FRENO吊环螺栓是最适用的。根据轴承的效果，即使在负重的情况下 也可以做到自由的转动。
针对汽车树脂成型的金属模具（保险杠、仪表板等等）的反转作业时采用本成品。产品名称 | 使用荷重 | 螺径 | 适合的扭力 | 重量 | 回转半径 |
A-36S | 7.5 | M36 | 177-392 | 8.1 | 192 |
A-48S | 12.0 | M48 | 294-585 | 15.0 | 223 |
FRENO吊环螺栓 A 六角孔穴螺栓对应型
＊为了接受订单生产、请注意确认交货期。
是六角扳手对应的FRENO吊环螺栓。
产品名称 | 使用荷重 | 螺径 | 适合的扭力 | 重量 | 回转半径 |
A-8E | 0.3 | M8 | 8-15 | 0.23 | 63 |
A-10E | 0.5 | M10 | 12-20 | 0.24 | 63 |
A-12E | 0.8 | M12 | 18-29 | 0.7 | 101 |
A-16E | 1.6 | M16 | 30-49 | 0.8 | 101 |
A-20E | 2.8 | M20 | 49-78 | 2.2 | 142 |
A-24E | 3.7 | M24 | 59-196 | 2.4 | 142 |
A-30E | 6.3 | M30 | 108-294 | 7.1 | 192 |
A-36E | 8.0 | M36 | 177-392 | 7.4 | 192 |
＊为了接受订单生产、请注意确认交货期。
最适用与混凝土加工品（有沉孔）的起吊作业。
请在确认沉孔的尺寸后与弊司协商。
产品名称 | 使用荷重 | 螺径 | 适合的扭力 | 重量 | 回转半径 |
A-16H | 1.4 | M16 | 49 | 1.0 | 101 |
A-20H | 2.8 | M20 | 78 | 3.0 | 142 |
A-24H | 3.7 | M24 | 196 | 3.1 | 142 |
＊为了接受订单生产、请注意确认交货期。
对于安装螺丝钉的轴可以进行130度旋转。使用的角度变大后，用途也随之变广。
注意：请不要在超过环可动最大范围的情况下使用。
产品名称 | 使用荷重 | 螺径 | 适合的扭力 | 重量 | 回转半径 |
A-16K | 1.6 | M16 | 50 | 1.7 | 101 |
A-20K | 2.8 | M20 | 80 | 4.3 | 142 |
A-24K | 3.7 | M24 | 200 | 4.5 | 142 |
JIS带环螺栓对应型
FRENO吊环螺栓 B标准型
与JIS 带环螺栓在相同螺径下、具有同等强度。
如果使用带环螺栓加工后的丝孔、可以更好的发挥FRENO吊环螺栓功能 性能、更安全的进行起吊作业。
产品名称 | 使用荷重 | 螺径 | 适合的扭力 | 重量 | 回转半径 |
B-24 | 0.95 | M24 | 18-29 | 0.85 | 101 |
B-30 | 1.5 | M30 | 20-39 | 1.0 | 101 |
B-36 | 2.3 | M36 | 34-49 | 2.7 | 142 |
B-42 | 3.4 | M42 | 49-98 | 2.9 | 142 |
B-48 | 4.3 | M48 | 59-147 | 3.4 | 142 |

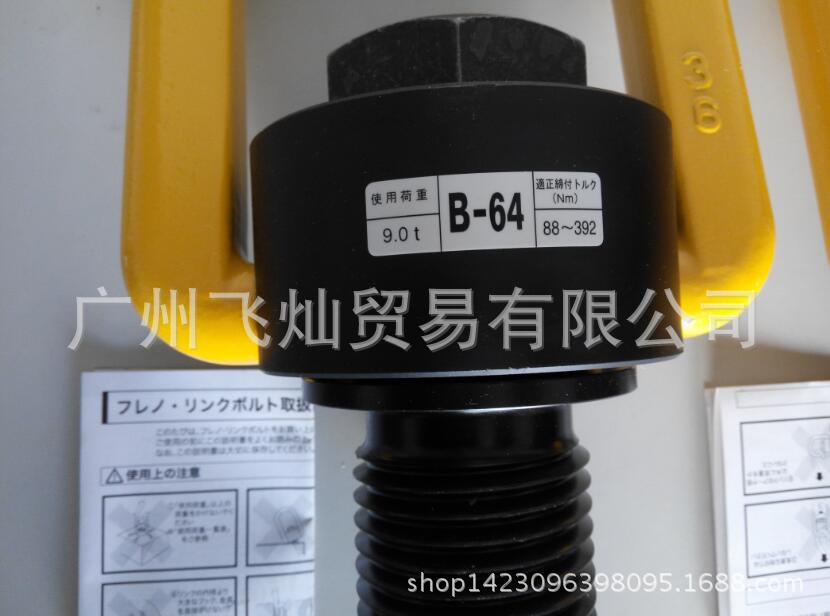

B-64 | 9.0 | M64 | 88-392 | 9.3 | 192 |
BB-64 | 15.0 | M64 | 137-785 | 15.0 | 245 |
B-80 | 15.0 | M80 | 137-785 | 17.0 | 245 |
B-100 | 15.0 | M100 | 137-785 | 20.0 | 245 |
MB-64 | 20.0 | M64 | 196-785 | 28.0 | 280 |
MB-80 | 20.0 | M80 | 196-785 | 30.0 | 280 |
MB-100 | 20.0 | M100 | 196-785 | 34.0 | 280 |
FRENO吊环螺栓 C型
焊接型
FRENO吊环螺栓 C标准型直接焊接在工件上的FRENO吊环螺栓。
由于是直接焊接、因此在工件上就避免了丝孔加工安装取下的麻烦。
产品名称 | 使用荷重 | 脚長 | 重量 | 回转半径 |
C-10 | 0.5 | 3 | 0.29 | 63 |
C-16 | 1.6 | 5 | 0.95 | 101 |
C-24 | 4.0 | 8 | 2.8 | 142 |
C-36 | 8.0 | 12 | 8.4 | 192 |
起吊方式所使用荷重一览表 (安全系数5以上)
起吊方式 |
|
|
|
|
|
| ||||
起吊角度α | 0 | 90 | 0 | 90 | 0-60 | 60-90 | 90-120 | 0-60 | 60-90 | 90-120 |
方式系数M | 1 | 1 | 2 | 2 | 1.72 | 1.4 | 1 | 2.58 | 2.1 | 1.5 |
产品名称 | 使用荷重（t） | |||||||||
A-8, A-8E | 0.3 | 0.3 | 0.6 | 0.6 | 0.51 | 0.42 | 0.3 | 0.77 | 0.63 | 0.45 |
A-10, A-10E | 0.5 | 0.5 | 1.0 | 1.0 | 0.8 | 0.7 | 0.5 | 1.2 | 1.0 | 0.75 |
A-12, A-12E | 0.8 | 0.8 | 1.6 | 1.6 | 1.3 | 1.12 | 0.8 | 2.0 | 1.6 | 1.2 |
A-16H | 1.4 | 1.4 | 2.8 | 2.8 | 2.4 | 1.9 | 1.4 | 3.6 | 2.9 | 2.1 |
A-16, A-16E, | 1.6 | 1.6 | 3.2 | 3.2 | 2.7 | 2.2 | 1.6 | 4.1 | 3.3 | 2.4 |
A-20, A-20E, | 2.8 | 2.8 | 5.6 | 5.6 | 4.8 | 3.9 | 2.8 | 7.2 | 5.8 | 4.2 |
A-24, A-24E, | 3.7 | 3.7 | 7.4 | 7.4 | 6.3 | 5.1 | 3.7 | 9.5 | 7.7 | 5.5 |
A-30, A-30E | 6.3 | 6.3 | 12.6 | 12.6 | 10.8 | 8.8 | 6.3 | 16.2 | 13.2 | 9.4 |
A-36S | 7.5 | 7.5 | 15.0 | 15.0 | 12.9 | 10.5 | 7.5 | 19.3 | 15.7 | 11.2 |
A-36, A-36E | 8.0 | 8.0 | 16.0 | 16.0 | 13.7 | 11.2 | 8.0 | 20.6 | 16.8 | 12.0 |
A-42 | 10.0 | 10.0 | 20.0 | 20.0 | 17.2 | 14.0 | 10.0 | 25.8 | 21.0 | 15.0 |
A-48, A-48S | 12.0 | 12.0 | 24.0 | 24.0 | 20.6 | 16.8 | 12.0 | 30.9 | 25.2 | 18.0 |
A-48L | 15.0 | 15.0 | 30.0 | 30.0 | 25.8 | 21.0 | 15.0 | 38.7 | 31.5 | 22.5 |
B-24 | 0.95 | 0.95 | 1.9 | 1.9 | 1.6 | 1.33 | 0.95 | 2.4 | 1.9 | 1.4 |
B-30 | 1.5 | 1.5 | 3.0 | 3.0 | 2.5 | 2.1 | 1.5 | 3.8 | 3.1 | 2.2 |
B-36 | 2.3 | 2.3 | 4.6 | 4.6 | 3.9 | 3.2 | 2.3 | 5.9 | 4.8 | 3.4 |
B-42 | 3.4 | 3.4 | 6.8 | 6.8 | 5.8 | 4.7 | 3.4 | 8.7 | 7.1 | 5.1 |
B-48 | 4.3 | 4.3 | 8.6 | 8.6 | 7.3 | 6.0 | 4.3 | 11.0 | 9.0 | 6.4 |
B-64 | 9.0 | 9.0 | 8.0 | 18.0 | 15.4 | 12.6 | 9.0 | 23.2 | 18.9 | 13.5 |
BB-64, B-80, | 15.0 | 15.0 | 30.0 | 30.0 | 25.8 | 21.0 | 15.0 | 38.7 | 31.5 | 22.5 |
MB-64, | 20.0 | 20.0 | 40.0 | 40.0 | 34.4 | 28.0 | 20.0 | 51.6 | 42.0 | 30.0 |
C-10 | 0.5 | 0.5 | 1.0 | 1.0 | 0.8 | 0.7 | 0.5 | 1.2 | 1.0 | 0.75 |
C-16 | 1.6 | 1.6 | 3.2 | 3.2 | 2.7 | 2.2 | 1.6 | 4.1 | 3.3 | 2.4 |
C-24 | 4.0 | 4.0 | 8.0 | 8.0 | 6.8 | 5.6 | 4.0 | 10.3 | 8.4 | 6.0 |
C-36 | 8.0 | 8.0 | 16.0 | 16.0 | 13.7 | 11.2 | 8.0 | 20.6 | 16.8 | 12.0 |
