品牌：河北腾浩
加工定制：是
起订：1台
供应：100台
| 品牌 | 河北腾浩 |
|---|---|
| 加工定制 | 是 |
| 电机功率 | 50 |
| 风量 | 1000 |
| 风压 | 500 |
| 噪声 | 20 |

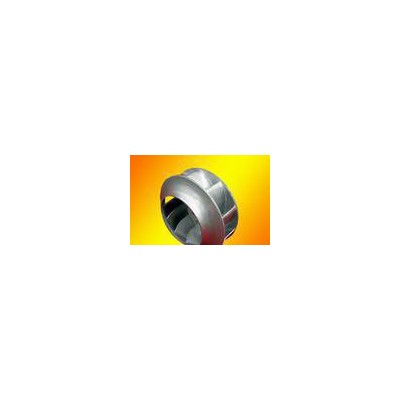

| 型号 | Y8-39№10D引风机叶轮 |
| 材质 | 铁壳风机 |
| 用途 | 锅炉风机 |
| 气流方向 | 离心风机 |
| 风机压力 | 中压风机 |
| 类型 | 引风机 |
| 性能 | 耐高温风机 |
| 轴功率 | 60（kw） |
| 叶片数 | 12 |
| 重量 | 180（kg） |
| 涡轮头材质 | 16Mn |
| 转速 | 1450（r/mim） |
| 配套电机功率 | 75（kw） |
| 适用范围 | 配套0.5-35T/h蒸汽锅炉的引风系统 |
我公司生产的轴流、斜流、离心、防爆、高温、防腐等高、中、低压风机及消音、除尘净化设备，广泛应用于锅炉鼓引、矿山通风、化工、冶金、制药、电力、纺织、造纸、水泥、陶瓷、隧道、建筑、物料输送、粮库通风、温室大棚等各个领域。
我公司坚持：质量第一、价格合理、服务一流、诚信为本的宗旨，竭诚为新老客户提供优质的服务。
产品名称： 供离心风机 高效低噪锅炉用 Y8-39、Y9-38
产品说明风机的用途:
1、Y8-39、Y9-38型锅炉离心引风机，是为使工业锅炉在变工况运行时，引风机能在高效区工作，达到节能之目的，由机械工业部门风机节能组，组织全国风机行业名家联合设计、国家经委和机械工业部重点失言的高效节能产品，具有效率高、噪声低、性能曲高效区宽广等优点。
2、本风机适合于配有省煤器（预热器）和消烟除尘装置的0.5～35t/h工业锅炉选用。进气条件相近，性能又相适应者均可选用，最高温度不得超过250°C。
3、在引风机前必须加装除尘效率不低于85%的除尘装置，以降低进入风机的烟气含尘量，减轻烟尘对风机的磨损，提高风机的使用寿命。
风机的特点:
当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器、省煤器阻力不一，所需的引风机的风量、风压差异较大，考虑到风机的经济性和适应性，故提供Y8-39和Y9-38型两个系列风机供用户选用。机号相同的两个系列风机的联接及安装尺寸相同。
风机的型式:
1、本风机制成单吸入。机号有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三个机号。
2、本风机又可制成顺时针和逆针旋转两种形式，从传动部正视风机，如叶轮顺时针旋转者称为右旋风机，以右表示，反之称为左旋风机，以左表示。
3、风机的出口位置以机壳的出口角度表示，右旋风机、左旋风机均可制成0°、45°、90°、135°、180°、225°六种角度。如您需用其它机号或其它角度，我厂有实力为您“点菜”设计，精心制造，直到您满意为止。
风机的结构:
1、风机由叶轮、机壳、进风口、传动组、调节门等部件组成。
2、叶轮材料为16Mn，长短相间前向弯曲叶片，焊于弧锥形前盘与平板后盘中间，叶轮成型后经严格的静动平衡校正和超速运转试验，因此运行平稳可靠。
3、机壳用钢板焊接成蜗形整体。在蜗板上开有清灰门，便于清除叶片和机壳内的积灰。保证叶轮的平衡性和气动性能。
4、进风口制成收敛式流线形整体结构，用螺栓固定于风机一侧。
5、传动组由主轴、水冷轴承箱、联轴器组成。
6、主轴由优质钢制成采用滚动轴承，轴承箱有整体式和剖分式两种形式。№4～6.3采用整体式轴承箱；№7.1～16采用剖分工轴承箱，两种轴承箱上均需通水冷却，耗水量因工作温度和环境温度不同而异，一般按 0.5m3/h～1m3/h考虑。轴承箱上装有温度计和油位指示，轴承箱采用30号机械油，加油量按油标标志要求实施。
7、调节门用来调节风机流量大小。调节门为花瓣调心式，轴向安装于进风口之前，采用外部传动的结构，转动灵活方便，调节范围由90°（全闭）到0°（全开）。调节门的板把位置从进风口方向看在右侧，对右旋转风机，把从下往上推是从全闭到全开方向；对左旋转风机，板把从上往下拉是由全闭到全开方向。为使调节门各部正常工作，必须搞好润滑，建议采用高温（260°C）膨润土脂，使风机在高温运转时不至失效
10D | 1450 | 25330 | 3265 | 55 |
30053 | 3412 | |||
34775 | 3422 | |||
39498 | 3344 | 75 | ||
44221 | 3246 | |||
48943 | 3108 | 90 | ||
53666 | 2922 | |||
11.2D | 1450 | 35587 | 4099 | 90 |
42222 | 4275 | |||
48857 | 4295 | 110 | ||
55492 | 4197 | |||
62127 | 4070 | 132 | ||
68762 | 3903 | |||
75397 | 3667 | 160 | ||
11.2D | 960 | 23561 | 1794 | 30 |
27954 | 1873 | |||
32346 | 1882 | |||
36769 | 1833 | 37 | ||
41132 | 1784 | |||
45525 | 1706 | 45 | ||
49918 | 1608 | |||
12.5D | 960 | 32754 | 2235 | 45 |
38861 | 2334 | |||
44968 | 2343 | 55 | ||
51075 | 2285 | |||
57182 | 2226 | 75 | ||
63289 | 2128 | |||
69395 | 2000 |
