品牌：济南石天
品牌：济南石天
型号：GD-508WK
起订：1
供应：100000
发货：10天内
| 品牌 | 济南石天 |
|---|---|
| 型号 | GD-508WK |
一、简介:

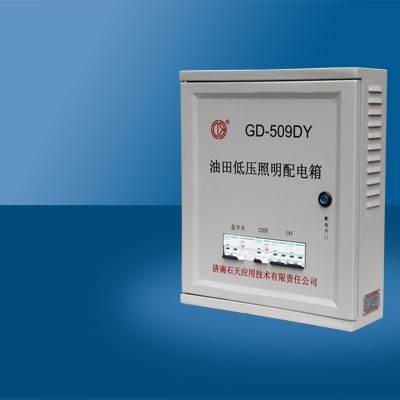

GD-509DY油田低压照明配电箱，是石天公司依据GB4943-2001、GB9254-1998（CiassA）和GB17625.1-2003等信息技术设备的安全标准要求，集同类产品之优点，并根据中石化的规范要求和现场的实际需求，结合现代科学技术的条件，经过石天公司员工的潜心研制而推出的新一代产品。该设备解决了油田钻井、作业等场所用电控制安全的问题。该低压照明配电箱实用方便，结构坚固、安全可靠，节省了野外作业班房的空间占用，简化了操作程序，是油田作业、采油现场的可靠实用产品。二、技术规格：A．技术参数：⑴ 额定输入电压： AC 170V～264V
⑵ 交流输入频率：47Hz～63Hz
⑶ 额定功率： 2×360W
⑷ 电压调节范围：±5～10%
⑸ 电压稳定度：≤0.5%
⑹ 负载稳定度：≤1%
⑺ 过流保护：110%～150%
⑻ 短路保护：有
⑼ 输入～输出： AC1500V ≤10mA/min
⑽ 输入～机壳： AC1500V ≤10mA/min
⑾ 输出～机壳： DC500V
⑿ 对地泄漏电流： ≤0.5mA（AC230V）
⒀ 绝缘电阻：≥50MΩ
⒁ 重 量: 10.3 Kg
⒂ 外形尺寸:380×450×120(mm)B．工作条件：⑴ 海拔高度：1500米以下；
⑵ 工作温度：-20℃～+50℃（无结晶）
⑶ 储存温度：-25℃～+85℃（无结晶）
⑷ 抗 振 性：振幅0.5mm ，频率10～55Hz，三维方向 2h
⑸ 冷却方式：风冷
三、工作原理和整机工作方框图： GD-509DY油田低压照明配电箱主要由两组360W的开关电源和各主、分控制开关组合而成，安装在特制的防护箱内，在防护箱体的底部设置了四组航空插座（以便于照明灯具的连接）。其工作原理：将AC 220V的电源输入后，经漏电总开关送至分控开关，经分控开关依次分别向开关电源供电后，开关电源即开始工作，输出DC 24V的电压送至配电箱和航空插座，与负载连接后，即可正常工作。GD-509DY油田低压照明配电箱设有两级漏电保护（即**级总漏电保护，第二级单项负载漏电保护），照明灯具采用24伏超低压供电**大限度的保证了用电人员的安全。
