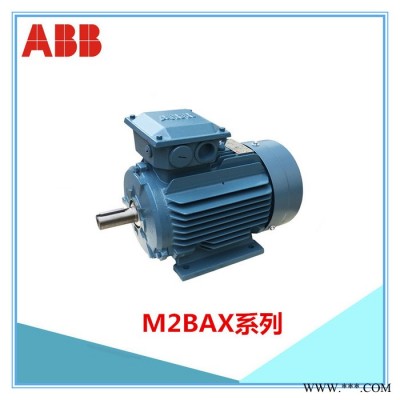

杭州ABB电机M2BAX系列|ABB变频三相异步电动机变频电机QABP系列IC411QABP 180L-4A 2.2KW

1.产品特点

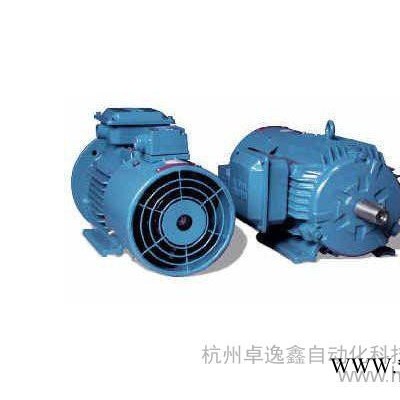

QABP系列变频调速电机吸收了德国、日本等产品之优点，应用计算机辅助设计技术进行设计。可与国内外同类型变频装置配套，互换性、通用性强。电机采用鼠笼型结构，运行可靠，维护方便。电机单独装有轴流风机，保证电机在不同转速下均有较好的冷却效果。电机绝缘采用国际上广为使用的F级绝缘结构，提高了电机的可靠性。电机的功率、底脚安装尺寸和中心高等对应指标与QA系列异步电机完全一致。本系列电机可广泛应用于轻工、纺织、化工、冶金、机床等需要调速转动装置的行业中，是一种理想的调速动力源。

本系列电机功率从0.25千瓦-200千瓦，机座中心高从71毫米-315毫米。

2.额定转矩、标称功率与调频范围的对应关系表




3.电机所带独立电源的轴流风机参数


4. 制动器参数


? *电机根据用户需要安装电磁式制动器，构成变频制动电机。
注：空载制动时间为直流侧切断制动器电源的制动时间
A类制动器-进口制动器（德国Lenze)，防护等级IP54
B类制动器-国产制动器，防护等级IP23
电机带制动器型号标注为：
QABPEJ-安装进口制动器
MQABPEJ-安装国产制动器
?
5.编码器
电机根据用户需要安装各种光电编码器，以满足用户对电机调速和控制的需要。
光电编码器基本配置为**产品，E6C2和E6B2系列




? 电机带编码器，型号标准为在基本型号后加尾注号J41。QABP--J41

6.振动及噪音
.轴承型号(NSK轴承） （可选SKF轴承）、出线孔尺寸
标准轴承型号 电缆接口
中心高 极数 D-end N-end mm

注：根据用户要求，可以在非驱动端安装绝缘轴承，以消除轴电流的影响，提高轴承寿命。
?
8.轴流风机出线孔

   9. 订货须知
        ·订货时请注明电机型号、额定功率、额定电压、额定频率、安装型式。
        ·若对电机极数、电压等级、调速特性、绝缘等级、防护型式、安装尺寸
          冷却方式等有特殊要求，请在订货时说明，另行商议。
        ·需安装制动器、编码器、或同时带制动器、编码器、需订货时说明。
        ·用户应根据自己选用的变频器及相应配置，考虑电机是否安装绝缘轴承；
          安装绝缘轴承，订货时应说明。
