漏电开关接线图

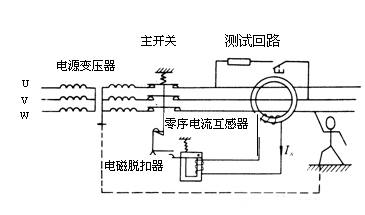

  漏电开关，开关的一种，主要用于防止漏电事故的发生，其开关的动作原理是：在一个铁芯上有两个绕组，主绕组和副绕组。主绕组也有两个绕组：分别为输入电流绕组和输出电流绕组。无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在副绕组上感应出电势，否则副绕组上就会感应电压形成，经放大器推动执行机构，使开关跳闸。

       漏电开关的接法。相漏电开关是三相四线制是现今普遍采用的，三根火线（黄、绿、红），一根零线（蓝），三根火线之间的电压是380伏，每根火线对零线间的电压是220伏。单相的漏电开关一般接线处，写着左零右火，按照接就好了。不管三相还是单相的漏电开关都是：上面进线，下面出线。
