| 产品认证 | ISO2000 |
|---|---|
| 产品类型 | 步进电机 |
| 额定电流 | 6A |
| 额定电压 | 48V |
| 售后服务 | 整机保修一年 |
| 设备型号 | X860H |
| 品牌 | XINER 信尔 |

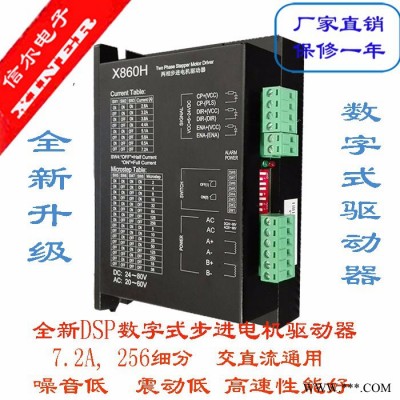

X860H驱动器 ，交直流供电，DC24-80V,AC24-60V，256细分，工作峰值电流 2.6-7.2A 之间调节，15种细分，最高精度 25000步/转。冲5钻促销价 175元，全新产品特价销售，谢绝还价。
外形尺寸：151*97*52MM， 输入方式：单/双脉冲 兼容（出厂默认单脉冲）。

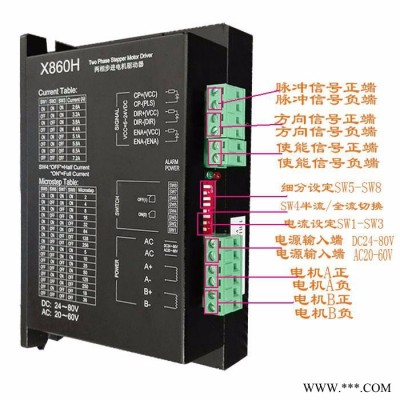

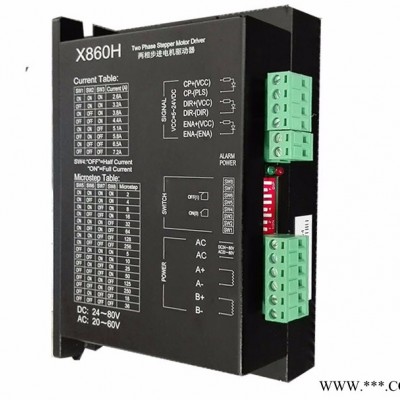

驱动器细节图：
与驱动器配套 的电机：
//item./item.htm?spm=686.100092
产品概述：
X860H 该驱动器，具有电机发热低、运行噪声和更高的平稳性，以及更低的成本，主要驱动86和110型两相混合式步进电机。其微步细分数有15种，最大步数为25000Pulse/rev；其工作峰值电流范围为2.6-7.2A,输出电流共有8档；具有自动半流，过压和过流保护等功能.X860H是交直流供电，电压24-80VDC或者20-60VAC。
主要应用领域
适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光加工、数控机床、自动装配设备等。在用户期望低成本、低噪声、高速度的设备中应用效果特佳。
技术参数：
1. X860H输入电压DC:24-80V, AC:20-60V.,交直流供电。
2. 相电流：X860H相电流2.6-7.2A之间调节。
3. 运行方式：十四档细分和自动半流功能，八档输出相电流设置
4. 保护形式：过热 过压 过流保护。
5. 运行环境：-15-50度，湿度小于80%
6. 输入方式：单/双脉冲输入兼容。
驱动器功能说明：
| 驱动器功能说明 | 操作说明 |
| 微步细分数设定 | 由SW5－SW8四个拨码开关来设定驱动器微步细分数，其共有15档微步细分。用户设定微步细分时，应先停止驱动器运行。 |
| 输出电流设定 | 由SW1－SW3三个拨码开关来设定驱动器输出电流，其输出电流共有8档。 |
| 自动半流功能 | 可通过SW4来设定驱动器的自动半流功能。off表示静态电流设为动态电流的一半，on表示静态电流与动态电流相同。 |
| 信号接口 | CP＋和CP－为控制脉冲信号正端和负端；DIR＋和DIR－为方向信号正端和负端；ENA＋和ENA－为使能信号的正端和负端。 |
| 电机接口 | A＋和A－接步进电机A相绕组的正负端；B＋和B－接步进电机B相绕组的正负端。当A、B两相绕组调换时，可使电机方向反向 |
| 电源接口 | X572采用直流电源供电，工作电压范围建议为20－70VDC，X860H交直流供电，(DC:24-80V,AC:20-60V) |
| 指示灯 | 驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指示灯， |
电流调节：
| 电流设定表 | ||||||||
| SW1 | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
| SW2 | ON | ON | OFF | OFF | ON | ON | OFF | OFF |
| SW3 | ON | ON | ON | ON | OFF | OFF | OFF | OFF |
|
| 2.6 | 3.2 | 3.8 | 4.4 | 5.1 | 5.8 | 6.5 | 7.2 |
全流/半流设定：SW4:ON=全流，OFF=半流
细分数调节：
| 细分调节 |
| ||||||||||||||
| SW5 | ON | ON | ON | ON | ON | ON | ON | ON | OFF | OFF | OFF | OFF | OFF | OFF |
|
| SW6 | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | |
| SW7 | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | |
| SW8 | ON | ON | ON | ON | OFF | OFF | OFF | OFF | ON | ON | ON | ON | OFF | OFF | |
| 细分数 | 2 | 4 | 8 | 16 | 32 | 64 | 128 | 256 | 5 | 10 | 25 | 50 | 125 | 250 | |
产品安装：
周围要有50mm的空间，不能放在其它发热的设备旁，要避免粉尘、油雾、腐蚀性气体，湿度太大及强振动场所。
产品保修：
关于保修：产品质量问题，免费保修1年，人为因素除外，（使用环境 有油污，粉尘 腐蚀性气体，湿度太大及强振动场所），
