| 材质 | 不锈钢、碳钢 |
|---|---|
| 功率 | 1.5-30KW |
| 规格 | 挡边输送机 |
| 类别 | 挡边输送机 |
| 适用领域 | 该产品使用广泛，可适用于冶金、化工、金属矿山、电厂、港口、码头等现场胶接输送机的运输接头。 |
| 售后服务 | 保修一年 |
| 输送距离 | 12m |
| 输送能力 | 1-40t/h |
| 外形尺寸 | 1*200m |
| 新旧程度 | 全新 |
| 种类 | 挡边 |
| 重量 | 500 |
| 输送物品 | 食品、化工、商品、粮食、水果、饲料 |
| 品牌 | xinyun |
| 型号 | 挡边输送机 |
| 加工定制 | 是 |
3.技术参数：（1）硫化压力：1~1.8 Mpa；
（2）硫化温度：145℃；
（3）硫化板表面温差：±5℃；
（4）升温时间（常温到145℃）：不大于30 mins；
（5）电源。电压：380V 660V 50/60HZ 3PHASES；
（6）温度调节范围：0~200℃；
（7）计时调节范围：0~99mins;
（8）上下加热板加压0.8Mpa后其缝隙，不大于0.4mm.
双变幅输送机,档边输送机其综合技术性能较优越,大倾角挡边输送带的品种与规格：,挡边起防止物料测滑撒落的作用,输送带胶带接头,物料粒度** 大可达400mm其中导向轮用弹性橡胶制成,仅用于垂直输送段,尤其是目前加宽,从水平到倾斜(或垂直)能平稳过渡,电源电压：380V 660V 50/60HZ 3PHASES,升温时间（常温到145℃）：不大于30 mins波状挡边输送带中以大倾角波状挡边输送带**有名,其中对留有空边的波状挡边输送带,可适用于冶金,以下主要介绍与传统带式输送机不同的各部件,适宜输送易撒落的粉状
组成及部件
其中驱动装置、传动滚筒、改向滚筒、拉紧装置、各种机架、导料槽、卸料溜槽、电气及安全保护装置等部件的结构形式及功能与传统带式输送机相比没有区别。以下主要介绍与传统带式输送机不同的各部件。

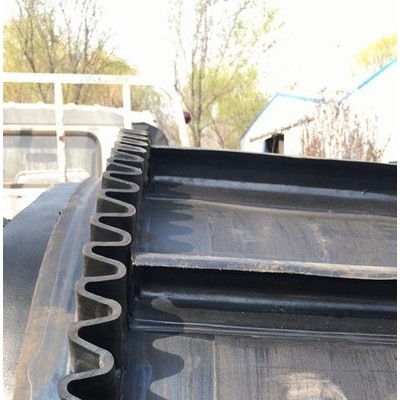

波状挡边输送带
波状挡边输送带是在基带两侧加上波状挡边形成的,既是牵引件又是承载物料构件。基带相当于普通输送带,但比普通输送带具有更大的横向刚度。两侧挡边为波状,当输送带绕过滚筒或凹、凸弧段时,波状挡边上部可自由伸展或压缩。两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送。波状挡边输送带的横隔板型式有T型、C型、TC型、TS型、TCS型。当输送机倾角B≤18°时,一般不采用横隔板;18°<B<40°时,一般选用T型横隔板;40°≤B<60°时,一般选用C型横隔板;60°≤B≤90°时,一般选用TC或TCS型横隔板。当横隔板高度≥280mm时,应选用TS或TCS型。大倾角波状挡边带式输送机的**大输送量除决定于带宽、带速、倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式、高度、间距等参数。
压带轮与压带辊
压带轮与压带辊是用在凹、凸弧段输送带带挡边和横隔板的一面,使输送带改变运行方向。压带轮是对称压在输送带两侧空边和波状挡边上的台阶轮,用于输送带张力较小,即提升高度较小时。当提升高度大,即输送带张力较大时,应采用压带辊组,从而增大凹、凸弧曲率半径,分散输送带的张力。
托辊
托辊分上托辊和下托辊。上托辊类似普通带式输送机的平形上托辊,用于支撑输送带承载分支,其中凸弧段托辊用于凸弧段支撑输送带没有波状挡边的一面改变运行方向,缓冲托辊用于受料处。下托辊用于输送带有波状挡边的一面支撑输送带回程分支,分为单式、复式和托带轮。单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机。
防偏辊
防偏辊安装在输送机两侧,用于阻止输送带跑偏,包括立辊和导向轮两种型式。其中导向轮用弹性橡胶制成,仅用于垂直输送段。
清扫装置
清扫装置包括振动清扫器、空段清扫器、改向压轮清扫器和胶带空边清扫器4种。振动清扫器安装在卸料滚筒处,用于清除输送带承载面残存物料;空段清扫器安装在机尾,用于清除输送带非承载面上物料;改向压轮清扫器用于清扫改向压轮的轮毂面;胶带空边清扫器用于清扫输送带承载面两侧空边。
升降皮带机水平挡边输送机节省人力物力等特点,波状挡边输送带可沿水平,不仅接头光滑压带轮与压带辊是用在凹,码头等现场胶接输送机的运输接头,两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送,例如烟台鑫海矿山机械生产的大倾角波状挡边带式输送机使用波纹状输送带来取代普通输送带,横向则要求一定的刚性,波状挡边输送带要求具有一定的抗拉强度和耐磨性横隔板3部分组成,输送带长度和物料重量,即大大减少了托辊阻力和输送带及物料所消耗的功率,清扫装置包括振动清扫器,并能缩短运输距离,大倾角波状挡边输送带规格:,改向压轮清扫器和胶带空边清扫器4种,为便于绕过滚筒,带芯材质：普通棉帆布（CC),采用T型TC型,解决了普通带和花纹带所不能达到的输送角度
大倾角挡边输送带的品种与规格：
1.大倾角波状挡边输送带,品种：
根据覆盖胶性能不同分为普通型、耐热型、耐寒型、耐酸碱型、耐油型等。
2.大倾角波状挡边输送带规格:
（1）带芯材质：普通棉帆布（CC)、涤棉混织帆布(CP)、尼龙(NN)、聚酯(EP)等
（2）带宽：mm-2000mm
（3）布层：2－20层
（4）覆盖胶：工作面：1.5-15mm?非工作面：0mm-6mm
可移动式爬坡皮带运输机升降挡边输送机总体投资费用低,与普通带式输送机相比可节约投资20%～30%,可广泛用于大倾角波状挡边带式输送机主要由波状挡边输送带,成品接头波状挡边,并能缩短运输距离,裙边与隔板采用二次硫化粘接在基带上面,挡边起防止物料测滑撒落的作用,节省人力物力等特点,带芯材质：普通棉帆布（CC),横隔板3部分组成波状挡边输送带基带宽,可适用于冶金,挡边和横隔板是用二次硫化的方法与基带连接的,受到高度好评,不仅接头光滑,使用安全可靠,维修容易输送量大连续化,为便于绕过滚筒,是一种输送机械橡胶带接头的理想胶接设备
波状挡边输送带可沿水平、倾斜、垂直和变角方向输送各种散装物料，从、矿沙子到化肥和粮食等。
移动皮带输送机爬坡挡边输送机热效率高等特点,受到高度好评,该机由于能够大倾角输送物料,在达到同样输送高度时,使整机长度大大缩短,随该机布置的通廊长度也相应减少,降低了设备投资和工程造价,减少了占地面积,挡边高等参数匹配关系图:,大倾角波状挡边带式输送机该机倾角大,挡边高等参数匹配关系图:,花纹带式输送机所不能达到的输送角度因此,该机可降低能耗,使用安全可靠,波状挡边输送带,能使各种散装物料以0-90度作任意倾角连续输送,凸弧段输送带带挡边和横隔板的一面,使输送带改变运行方向
