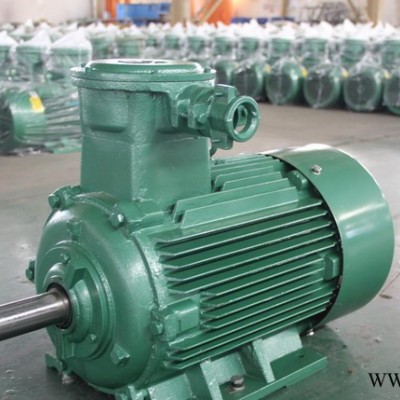

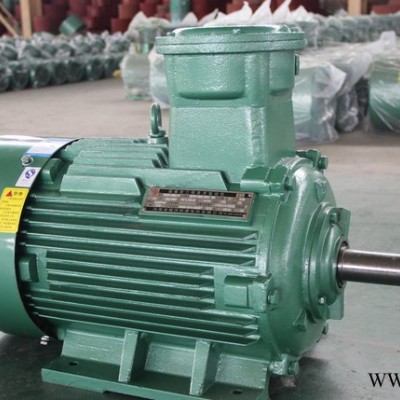

南洋防爆YFB3粉尘防爆电机替代型号YBX3高效粉尘防爆电机4极7.5KW

YBX3系列隔爆型超高效率粉尘防爆电动机（中心高80-335）

1 概述

    YBX3系列隔爆型粉尘防爆电动机三相异步电动机（机座号63~355）（以下简称电动机）,按照GB3836.1-2010**性环境 **部分：设备 通用要求》和GB3836.2-2010**性环境 第2部分：由隔爆外壳“d”保护的设备》GB 3836.3-2010**性环境 第三部分：由增安型e保护的设备》的要求，制成隔爆型，防爆标志为：Ex tD B21 T135℃，可以覆盖Ex tD B22 T135℃、Ex tD A22 T135℃、Ex tD A21 T135℃，可以替代YFB系列DIP B21 TB,T4/DIP A21 TA,T4的粉尘防爆电机。既适用于工厂具有可燃性气体场所，又满足可燃性粉尘场所和可燃性飞絮的场所。电动机电气性能执行JB/T7565.1-2011《隔爆型三相异电动机技术条件 **部分：YB3系列隔爆型三相异步电动机（机座号63~355）》的规定。

 电动机防爆性能符合GB3836.1-2010**性环境 **部分：设备 通用要求》和GB3836.2-2010**性环境 第2部分：由隔爆外壳“d”保护的设备》GB 3836.3-2010**性环境 第三部分：由增安型e保护的设备》的要求。

YBX3系列粉尘防爆三相异步电动机为全封闭自扇冷鼠笼式三相异步电动机,可以替代YFB3系列粉尘防爆三相异步电动机。具有体积小、 重量轻、运行可靠、外形美观等特点，而且具有效率高、噪声低、振动小、温升裕度大、性 能优良，防爆结构先进、合理、使用安全可靠等优点。

主要适用于医药、纺织（如棉花纤维、亚麻纤维、化纤纤维等）、冶金（镁粉、铝粉、碳粉等）、粮食加工（如小麦、玉米、谷物等）、饲料加工(血粉、鱼粉)、化肥、 烟草、造纸、合成材料（如塑料、染料）、建材等存在有可燃性粉尘的场所。




2.产品型号及意义

3.基本参数
额定电压：380V、600 V、1140 V、380/660 V、660/1140 V
额定频率：50HZ
功率范围：0.37-375KW
绝缘等级：F
防护等级：IP65
冷却方式：IC411
防爆等级：Ex d IIC T4/Ex tD B21T130℃

4 使用范围及使用条件

4.1 Ex d IIC T4 Gb/Ex td B21 T135°C既适用于工厂具有可燃性气体场所，又满足可燃性粉尘场所和可燃性飞絮的场所（如饲料.纺织.面粉.水泥等可产生粉尘的场所）。

4.2 使用条件

4.2.1 环境空气温度随季节而变化，但不超过40℃。

4.2.2 海拔不超过1000m。

4.2.3 环境空气**大相对湿度不超过95％。

4.2.4 额定电压为380V、660V、1140V、380V/660V、660/1140V。

4.2.5 额定频率为50Hz。

4.2.6 电动机的定额是以连续工作制（S1）为基准的连续定额，允许满压起动。

4.2.7 电动机采用F级绝缘，定子绕组的温升（电阻法）按80K考核（其中机座号315L的2、4极和机座号355，允许按105K考核）。

5 产品选型指导

1. 防爆型式：Ex dI Mb适于煤矿

2. 防爆型式：Ex d IIB T4 Gb. 适用于工厂具有可然性气体的场所（丙烷 乙烯）。

3. 防爆型式：Ex d IIC T4 Gb适用于工厂具有可然性气体的场所（氢气 丙烷 乙烯）。

4. 防爆型式：Ex tD B21 T135°C适用于工厂具有可燃性粉尘场所和可燃性飞絮的场所（如饲料 纺织 面粉 水泥等产生粉尘的场所）。

5. 防爆型式：Ex d IIC T4 Gb/Ex td B21 T135°C既适用于工厂具有可燃性气体场所，又满足可燃性粉尘场所和可燃性飞絮的场所（如饲料.纺织.面粉.水泥等可产生粉尘的场所）。

6.安装方式




7.产品规格表

8.防爆合格证
