光纤熔接接线盒 卧式光缆接头盒 塑料材质 地埋结构

光纤熔接接线盒 卧式光缆接头盒 塑料材质 地埋结构

立式塑料接头盒

 光缆接续盒适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。盒体采用进口增强塑料，强度高，耐腐蚀，终端合适用于结构光缆的终端机房内的接续，结构成熟，密封可靠，施工方便 。

特性 材料紧固耐用，可抵御各种恶劣环境。 适用于架空、管道、直埋的各类光缆工程。 可供12芯、24芯、48芯及144芯以上的光缆接续工程。

专用于光缆的室内终端既然续，其端接口可根据工程实际需要随意更换，适配性强，且操作简便，无需特殊工具。本系列产品存储光缆接头**大容量为48个，内配金属层叠式光缆收容盘（每盘8芯）或ABS塑料书面翻转式光缆收容盘（每盘12芯），用户可根据实际需要灵活调配。光缆盘留弯曲半径大于45mm，光缆无附加盘留损耗。该系列产品可按用户要求配装信号线接线柱及接地装置。

1、应用范围：市话农话网络系统，数据、图象传输系统，线路通信系统、有线电视系统等。
2、适用光缆类型：束管型、骨架型、层绞型等。
3、盒体材料：冷轧钢板、环氧防锈底漆、聚氨脂面漆。
4、光缆接头存储容量：3芯（MI N），48芯（MAX）。
5、适用光缆外径：Φ8mm-Φ20mm

特性:

1、 环境温度：-20℃～+40℃
2、相对温度：不大于90%（+40℃）
3、大气压力：86-104Kpa
4、涂层附着力：11级
5、振动实验：P2频率为10-55Hz，加速度为50m/s2振动产品无弯曲、无形变
6、碰撞实验：经加速度250m/s2，振动维持时间为6ms，频率为1Hz，碰撞1000±10次，产品无弯曲、无形变、结构无散落。
7、盒体采用轻质冷轧钢板电镀锌钝化、环氧防锈底漆、聚氨脂面漆新工艺。

光纤曲率半径：50mm

环境温度：-40℃ - +55℃

大气压力：70kPa -C 106kPa

使用寿命：20年

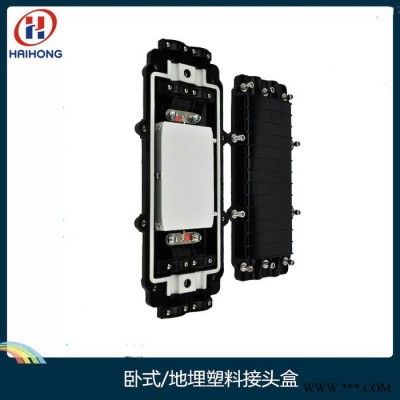

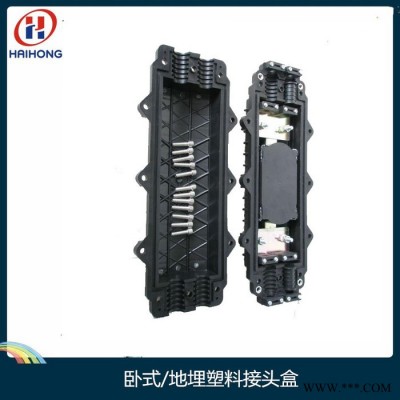

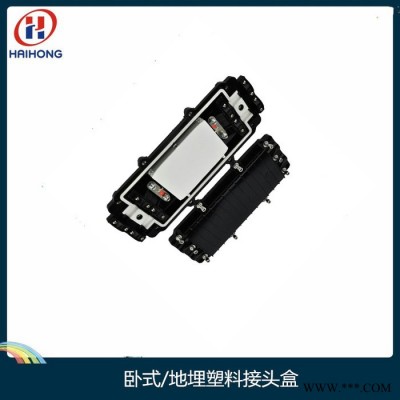

卧式塑料接头盒

卧式接头盒是光缆接续盒通俗的叫法，又称光缆接续包、光缆接头包和炮筒,主要是在适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。盒体采用进口增强塑料，强度高，耐腐蚀，终端盒适用于结构光缆的终端机房内的接续，结构成熟，密封可靠，施工方便 。 广泛用于通信、网络系统，CATV有线电视、光缆网络系统等等。用于两根或多根光缆之间的保护性连接、光纤分配，是用户接入点常用设备之一，主要完成配线光缆与入户线光缆在室外的连接作用，并可根据FTTX接入需要安装盒式或简式光分路器。
尺寸：高度460mm 内径Φ135mm **大外径Φ165mm
入缆孔颈：Φ20mm
单盘芯数：12/24
**大熔纤盘：**小容量4芯**大容量144芯.
**大熔纤盘数：6
拉伸密封性：2000N轴向拉力，不漏气。
耐电压强度：15KV(DC)。
拉伸密封：产品充气后，能承受2000N的轴向拉力，不漏气。
冲击密封：产品充气后，能承受冲击能量16N*m（牛顿*米）的冲击三次，产品无裂痕，不漏气。

其它各项性能要求均符合YD/T814.1-2004标准要求。
