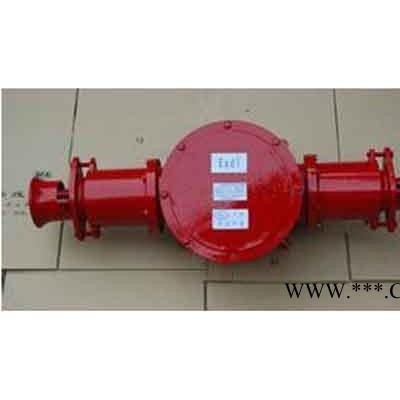

BHG1系列矿用隔爆型高压电缆接线盒厂家 BHG1系列矿用隔爆型高压电缆接线盒参数

产品说明

BHG1系列矿用隔爆型高压电缆接线盒(以下简称接线盒)适用于含有**性气体（甲烷）、煤尘混合物的煤矿井下，在交流50Hz、电压至10kV的供电网络中，供信号、照明、动力设备中作电缆连接和分支之用。
技术参数

矿用隔爆型高压电缆接线盒(以下简称接线盒)，适用于**性气体(甲烷)和煤尘混合物的矿井中，供煤矿井下电压至610千伏，电流至400 315 200安培， 系统额定断开电流至12.5KA供电系统中，连接两段矿用橡套软电缆之用。接线盒的隔爆外壳为钢板结构，盖采用螺栓压接形式，两侧为电源引线端，并设有控制线引入装置。壳体内设有三个主接线端子，接线柱上压板将电缆头压接。基座为高压电瓷，并设有一个辅助接线端子

使用说明：

1、接线盒应垂直悬挂在巷道的上部或固定在专用支架上。

2、两侧引入端的电缆要有适量的驰度，不得使电缆头承力。

3、电缆两侧进入箱体后，需用托板将其端部的应力锥固定。

4、电缆两端裸露30mm芯线用特制压紧螺母将其与接线端子压紧(用专用扳手操作)，保证可靠接触，不允许芯线松散。

5、接线盒各部紧固螺栓必须齐全，定期由专人检查，如有问题必须及时处理。

6、接线盒的检修和迁移都不得在带电情况下进行，必须在断电源后，按《煤矿保安规程》要求，用可靠手段放电后，才可打开盖子。

7、接线盒在使用时必须可靠接地。

8、在预制电缆终端之前须先将压紧法兰、密封圈、挡圈和联通节套入电缆，按高压电缆的终端制作工艺处理好电缆。

9、在没有控制线引入时，将两端的监视屏蔽线分别编在一起，通过辅助端子联接起来。分别将两端的接地线编在一起，接到各自的内接地装置上。
